Bedienungsanleitung

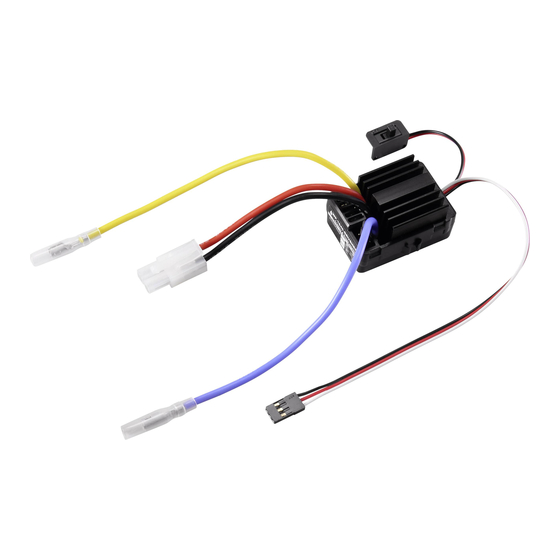

Elektrischer Crawler-/Schiffs-Fahrtregler
Best.-Nr. 1851824
Bestimmungsgemäße Verwendung
Der Fahrtregler dient speziell zum Einbau in sog. Crawler-Fahrzeuge oder in ein Schiffsmodell. Er kann mit
einem LiPo-Fahrakku (2 - 3 Zellen, Nennspannung 7,4 V oder 11,1 V) oder einem NiMH-/NiCd-Fahrakku
(5 - 9 Zellen, Nennspannung 6,0 - 10,8 V) betrieben werden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls
Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt wer-
den. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, etc. hervor-
rufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Fir-
mennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Fahrtregler
• Doppelseitiges Klebeband
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scan-
nen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.
Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedie-
nungsanleitung hin, die unbedingt zu beachten sind.
Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung ge-
geben werden sollen.
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbe-
sondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur
sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen
wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt
in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!
• Trennen Sie den Akku immer dann vom Fahrtregler ab, wenn der Fahrtregler nicht benötigt
wird. Bei kurzzeitigen Pausen kann der Fahrtregler über den Ein-/Ausschalter deaktiviert
werden.
• Schalten Sie immer zuerst den Sender ein und bringen Sie dessen Bedienhebel für die
Fahrfunktion/Motorregelung in die Neutralstellung (Motor aus). Erst danach darf der
Fahrtregler mit einem Fahrakku verbunden und eingeschaltet werden. Beim Ausschalten ist
in umgekehrter Reihenfolge vorzugehen. Bevor der Sender ausgeschaltet wird, muss zuerst
der Fahrtregler ausgeschaltet und vom Fahrakku getrennt werden.
• Der Fahrtregler kann mit einem LiPo- oder NiMH-Akku betrieben werden. Die zulässigen
Zellenzahlen usw. finden Sie im Kapitel „Technische Daten".
• Betreiben Sie den Fahrtregler nur über einen Akkupack, aber niemals über ein Netzteil.
• Der Fahrtregler wird bei Betrieb sehr heiß. Verbrennungsgefahr!
• Achten Sie darauf, dass sich beim Umgang mit Fahrzeugen niemals Körperteile oder
Gegenstände in drehenden Teilen befinden. Verletzungsgefahr!
• Schließen Sie nur einen einzigen Motor an den Fahrtregler an.
• Der Fahrtregler ist nicht geeignet zum Betrieb von Brushless-Elektromotoren mit drei
Anschlüssen.
• Halten Sie beim Einbau den größtmöglichen Abstand zum Empfänger und Motor ein, um eine
gegenseitige Beeinflussung zu vermeiden. Verlegen Sie die Antennenleitung des Empfängers
nicht parallel zu stromführenden Kabeln.
• Beim Betrieb des Modells muss für eine ausreichende Kühlung des Fahrtreglers gesorgt
werden. Decken Sie den Kühlkörper des Fahrtreglers niemals ab!
• Vermeiden Sie das Blockieren des Antriebes. Die hieraus entstehenden Ströme könnten
den Fahrtregler zerstören. Achten Sie auf einen leichtgängigen, regelmäßig gewarteten
Antriebsstrang.
• Kontrollieren Sie das Fahrzeug, den Fahrtregler und den daran angeschlossenen Motor
regelmäßig auf Beschädigungen. Wenn Sie Beschädigungen feststellen, so betreiben Sie
das Fahrzeug bzw. den Fahrtregler nicht mehr.
• Vor dem Laden des Akkus ist dieser vollständig vom Fahrtregler abzustecken.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produkts haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an uns oder einen anderen Fachmann.
Montage
• Wenn das Produkt als Ersatz für einen bestehenden Fahrtregler verwendet werden soll, so kontrollieren
Sie zunächst, ob der Motor für den Fahrtregler geeignet ist. Bauen Sie dann den alten Fahrtregler aus
Ihrem Modell aus.
• Befestigen Sie den Fahrtregler im Modellfahrzeug. Wählen Sie einen Ort, der so weit weg vom Empfänger
ist wie möglich. Der Fahrtregler sollte auch nicht direkt neben dem Motor liegen.
• Verbinden Sie die beiden Kabel des Fahrtreglers mit denen des Motors, achten Sie auf eine eventuell
vorhandene Farbcodierung; damit ist die Vorwärts/Rückwärtsbewegung des Motors in Zusammenhang
mit dem Fahrtregler richtig.
Wenn später die Drehrichtung des Motors falsch ist (abhängig vom Antrieb des Fahrzeugs), so
können Sie entweder die beiden Motorkabel vertauschen oder die Reverse-Einstellung an Ihrem
Sender aktivieren. Der Motor dreht dann in die andere Richtung.
• Zur Befestigung des Fahrtreglers kann z.B. das mitgelieferte doppelseitige Klebeband verwendet werden.
• Der Ein-/Aus-Schalter des Fahrtreglers ist so anzubringen, dass er leicht zugänglich ist. Auch hier ist die
Befestigung mit einem Stück doppelseitigem Klebeband vorzunehmen.
• Verbinden Sie den dreipoligen Stecker des Fahrtreglers mit dem entsprechenden Kanal des Empfängers.
Achten Sie dabei unbedingt auf die richtige Belegung am Empfänger (siehe Bedienungsanlei-
tung zum Empfänger bzw. Aufdruck auf dem Empfänger).
Gelbe/weiße/orange Leitung: Steuersignal
Rote Leitung: Betriebsspannung/+
Braune/schwarze Leitung: GND/Minus/-
Da der Fahrtregler eine BEC-Elektronik besitzt, darf keine Empfängerbatterie bzw. kein Emp-
fängerakku verwendet werden! Sowohl der Empfänger als auch das daran angeschlossene
Lenkservo wird direkt über den Fahrtregler aus dem Fahrakku mit Spannung/Strom versorgt.
Soll statt dem BEC des Fahrtreglers eine separate Empfängerstromversorgung zum Einsatz
kommen, muss vom dreipoligen Empfängerstecker des Fahrtreglers der mittlere Draht unter-
brochen werden.
Bei Nichtbeachtung wird der Fahrtregler zerstört! Verlust der Gewährleistung/Garantie!
• Verlegen Sie alle Kabel so, dass sie nicht in sich drehende oder bewegte Teile des Fahrzeugs gelangen
können. Verwenden Sie zur Fixierung z.B. Kabelbinder.

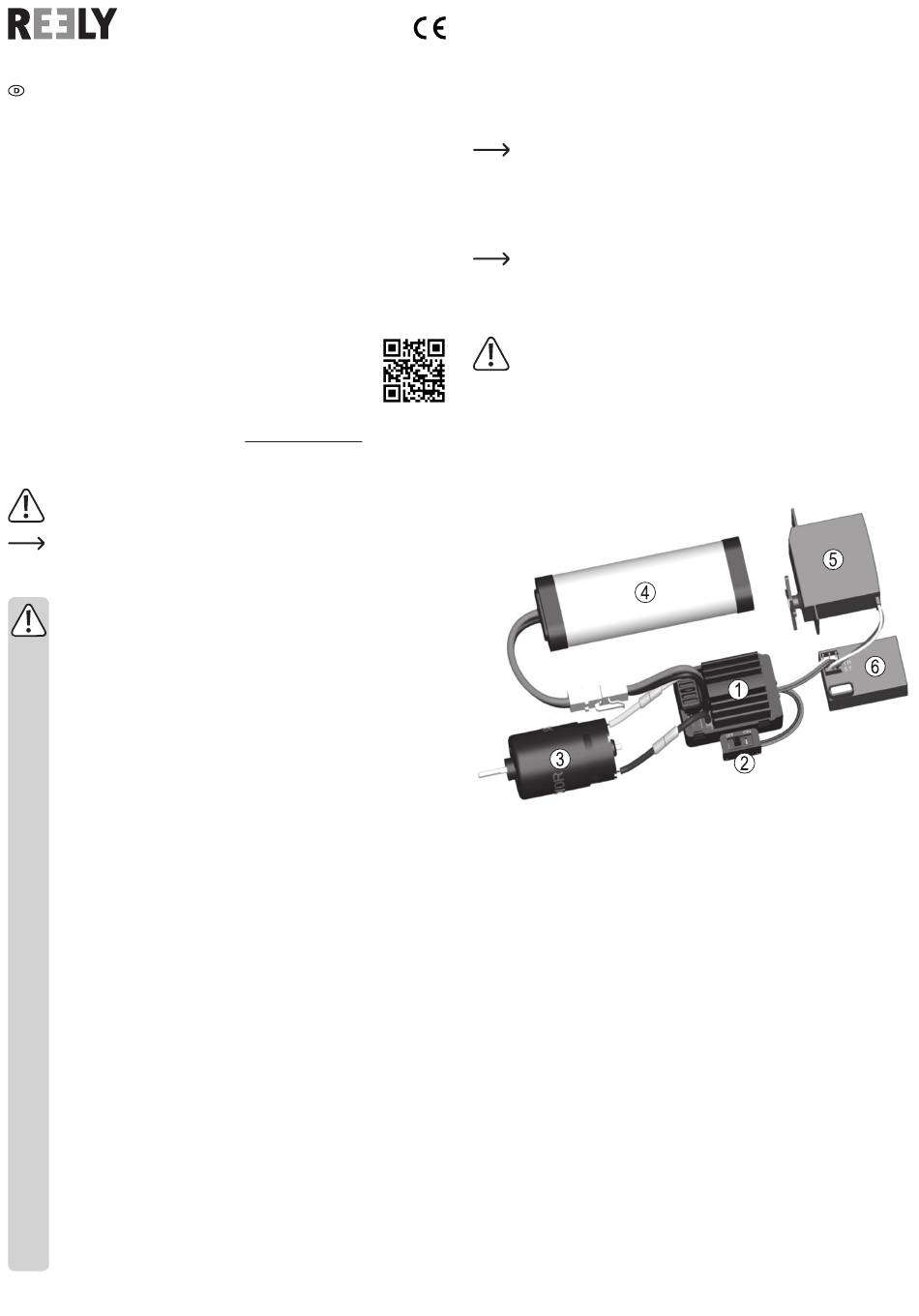

• Beispiel für den Anschluss des Fahrtreglers (Motor, Servo, Empfänger und Fahrakku sind nicht im Liefe-
rumfang des Fahrtreglers):
•
1 Fahrtregler
2 Ein-/Ausschalter
3 Motor
4 Fahrakku
5 Lenkservo
6 Empfänger
