Dimplex LAK 6IMR Instructions D'installation Et D'utilisation
  1. Manuels
  2. Marques
  3. Dimplex Manuels
  4. Pompes à chaleur
  5. LAK 6IMR
  6. Instructions d'installation et d'utilisation

Dimplex LAK 6IMR Instructions D'installation Et D'utilisation

Masquer les pouces Voir aussi pour LAK 6IMR:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
LAK 6IMR
LAK 9IMR
LAK 14ITR
Split-Luft/Wasser-
Wärmepumpe mit
Hydrobox
Bestell-Nr. / Order no. / N
LAK 14ITR
Split air-to-water
heat pump with
hydrobox
o
de commande : 452162.66.09
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
LAK 6IMR
LAK 9IMR

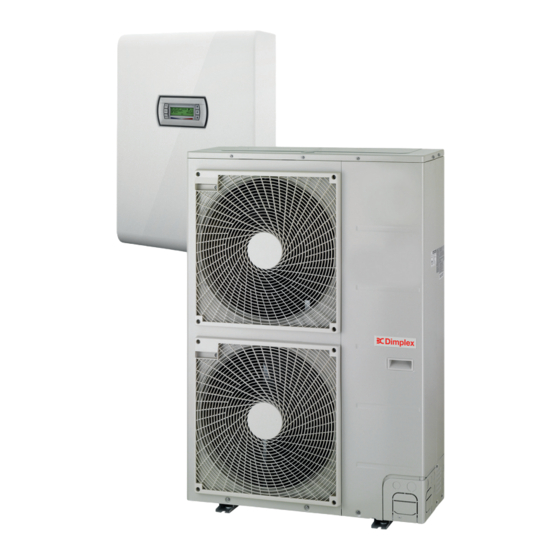

Pompe à chaleur
deux unités air/eau
avec tour
hydraulique
combinée
FD 9512

Publicité

loading

Manuels Connexes pour Dimplex LAK 6IMR

Sommaire des Matières pour Dimplex LAK 6IMR

  • Page 1 LAK 6IMR LAK 9IMR LAK 14ITR Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation LAK 14ITR LAK 6IMR LAK 9IMR Split-Luft/Wasser- Split air-to-water Pompe à chaleur Wärmepumpe mit heat pump with deux unités air/eau Hydrobox avec tour...

  • Page 3: Table Des Matières

    LAK 6IMR - LAK 14ITR Inhaltsverzeichnis Bitte sofort lesen ........................DE-2 1.1 Wichtige Hinweise ..........................DE-2 1.2 Bestimmungsgemäßer Gebrauch......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 Verwendungszweck ........................DE-3 2.1 Anwendungsbereich ..........................DE-3 2.2 Allgemeine Eigenschaften ........................DE-3 Lieferumfang..........................DE-3 3.1 Inneneinheit ............................

  • Page 4: Bitte Sofort Lesen

    LAK 6IMR - LAK 14ITR Bitte sofort lesen 1.2 Bestimmungsgemäßer Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise zählt auch die Beachtung der zugehörigen Projektierungsunter-...

  • Page 5: Verwendungszweck

    LAK 6IMR - LAK 14ITR Verwendungszweck 3.2 Schaltblech Um an das Geräteinnere zu gelangen, ist die Abdeckung zu de- 2.1 Anwendungsbereich montieren. Dazu sind die beiden Schrauben an der Unterseite zu lockern. Die Inneneinheit bildet die Schnittstelle zwischen einer reversib- Danach ist die Abdeckung nach oben abzunehmen.

  • Page 6: Außeneinheit

    LAK 6IMR - LAK 14ITR Außeneinheit 4.1 Aufstellung  Es wird empfohlen, die Außeneinheit wandnah auf einem vom Gebäude getrennten Fundament zu montieren mit einem Abstand von mindestens 0,3 m an der Ansaugseite (Abb. 4.1 + Abb. 4.2). Falls eine Überdachung gegen direkte Sonneneinstrahlung, ...
  • Page 7 Seewind HINWEIS Falls die beschriebenen Anforderungen bei der Montage in Küstengebieten nicht eingehalten werden können, setzen Sie sich bitte mit Dimplex Mitarbeitern in Verbindung, um weitere Hinweise zum Korrosionsschutz zu erhalten. HINWEIS Staub- und Salzverunreinigungen am Wärmetauscher sollten regelmäßig (mindestens jährlich) mit Wasser gereinigt werden.

  • Page 8: Vorsichtshinweise Im Winter Und Bei Jahreszeitlich Bedingten Winden

    LAK 6IMR - LAK 14ITR 4.2 Vorsichtshinweise im Winter 5.2 Befestigung Inneneinheit und bei jahreszeitlich Die Inneneinheit wird mit den mitgelieferten Schrauben und Dü- beln (8 mm) an der Wand befestigt. Dabei ist wie folgt vorzuge- bedingten Winden hen: ...

  • Page 9: Heizungsseitiger Anschluss

    LAK 6IMR - LAK 14ITR 5.3 Heizungsseitiger Anschluss Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem Die heizungsseitigen Anschlüsse an der Inneneinheit sind mit 1“ Betriebszustand der Heizungsanlage sicherzustellen mit min- flachdichtendem Außengewinde versehen. Beim Anschluss destens 50 l (Pufferspeicher bei Einzelraumregelung bzw. Fuß- muss an den Übergängen mit einem Schlüssel gegengehalten...

  • Page 10: Inbetriebnahme

    LAK 6IMR - LAK 14ITR Inbetriebnahme 6.3 Vorgehensweise bei Inbetriebnahme 6.1 Allgemein Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärme- pumpenmanager. Die Einstellungen müssen gemäß dessen An- Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, weisung vollzogen werden. sollte diese von einem vom Werk autorisierten Kundendienst durchgeführt werden.

  • Page 11: Anschluss Der Rohrleitungen Und Kabel Am Außengerät

    LAK 6IMR - LAK 14ITR Anschluss der Herstellungsbetrieb (Siehe Etikett des Modellnamens) Montagebetrieb (Nach Möglichkeit neben den Wartungsan- Rohrleitungen und schlüssen zum Hinzufügen oder Entfernen von Kältemittel Kabel am Außengerät anbringen) Gesamtbefüllung (1, + 2,) In diesem Kapitel werden die Kältemittelrohranschlüsse und die 7.1.2 Vorbereitung für Rohrleitungen...
  • Page 12 LAK 6IMR - LAK 14ITR Schritt 4: Bördelung 7.1.3 Rohranschlüsse am Innengerät  Bördelungen müssen wie folgt mit einem Bördelgerät für R- Der Rohranschluss am Innengerät erfolgt in zwei Schritten. 410A-Kältemittel vorgenommen werden, wie in der Abbil- Lesen Sie die folgenden Anleitungen sorgfältig.

  • Page 13: Elektrische Anschlüsse

    LAK 6IMR - LAK 14ITR 7.2 Elektrische Anschlüsse Schritt 2: Befestigung  Richten Sie die Mitte der Rohre aus und ziehen Sie die Schraubenmutter mit der Hand fest. 7.2.1 Außengerät  Ziehen Sie die Schraubenmutter mit einem Schrauben- schlüssel bis zum Klicken fest.

  • Page 14: Abschließende Arbeiten

    LAK 6IMR - LAK 14ITR 7.3 Abschließende Arbeiten 7.2.2 Inneneinheit An der Inneneinheit müssen zwei Versorgungsleitungen ange- Nach dem Anschluss der Rohre und elektrischen Kabel müssen schlossen werden: Die Leistungsversorgung der Wärmepumpe die Rohre gebogen und einige Tests durchgeführt werden. Die und die Steuerspannung für den integrierten Wärmepumpenma-...

  • Page 15: Dichtigkeitsprüfung Und Evakuieren

    LAK 6IMR - LAK 14ITR Die Gasflasche wird normalerweise in aufrechter Position verwendet. Alle Rohrverbindungen (Innen und Außen) und Wartungsventile der Luft- und Flüssigkeitsseite auf Lecks prüfen. Blasen weisen auf ein Leck hin. Die Seife muss mit Seal a small opening Seal a small opening Kleinere Lücken um die...

  • Page 16: Prüfpunkte, Wartung Und Störungsbehebung

    LAK 6IMR - LAK 14ITR Prüfpunkte, Wartung und Störungsbehebung Gehen Sie vor der Inbetriebnahme die in diesem Kapitel be- Falls bisher keine Störungen eingetreten sind, kann das Gerät schriebenen Prüfpunkte durch. nun in Betrieb genommen werden, um die Vorzüge der LAK- Split-Wärmepumpe zu genießen.

  • Page 17: Wartung

    LAK 6IMR - LAK 14ITR 8.2 Wartung ACHTUNG! Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise Für eine optimale Leistung der LAK-Split-Wärmepumpe sollte spannungsfrei geschaltet sind das Gerät regelmäßig überprüft und gewartet werden. Es wird empfohlen, mindestens einmal pro Jahr die folgende Checkliste abzuarbeiten.

  • Page 18: Kennlinien Temperaturfühler Außengerät

    LAK 6IMR - LAK 14ITR 8.4 Kennlinien Temperaturfühler Außengerät Luftsensor (Ausseneinheit) NTC - 10 Temperatur in °C k 80,2 58,2 44,0 37,4 33,6 30,3 25,9 20,2 15,8 13,8 12,5 11,4 10,5 Temperatur in °C k 10,0 9,57 8,76 8,04 7,38...

  • Page 19: Reinigung / Pflege

    LAK 6IMR - LAK 14ITR Reinigung / Pflege 10 Störungen / Fehlersuche LAIC-Geräte sind Qualitätsprodukte und sollten störungsfrei ar- 9.1 Pflege beiten. Tritt dennoch einmal eine Störung auf, wird diese im Dis- play des Wärmepumpenmanagers angezeigt. Schlagen Sie Vermeiden Sie zum Schutz der Abdeckung das Anlehnen und dazu auf der Seite „Störungen und Fehlersuche“...

  • Page 20: Geräteinformation

    LAK 6IMR - LAK 14ITR 12 Geräteinformation Typ- und Verkaufsbezeichnung LAK 6IMR LAK 9IMR LAK 14ITR Bauform Wärmequelle Luft Luft Luft Ausführung Split reversibel Split reversibel Split reversibel Regler WPM Econ WPM Econ WPM Econ Wärmemengenzählung nein nein nein Aufstellungsort Innen / Außen...
  • Page 21 LAK 6IMR - LAK 14ITR Sonstige Ausführungsmerkmale Abtauart Kreislaufumkehr Kreislaufumkehr Kreislaufumkehr Frostschutz Kondensatwanne / Nein / Ja Nein / Ja Ja / Ja Wasser im Gerät gegen Einfrieren geschützt max. Betriebsüberdruck (Wärmequelle / Wärmesenke) Heizleistung / Leistungszahlen EN 14511 EN 14511 EN 14511 Wärmeleistung / Leistungszahl...
  • Page 22 LAK 6IMR - LAK 14ITR DE-20 452162.66.09 · FD 9512 www.dimplex.de...
  • Page 23 Diagramme / Diagrams / Diagrammes ...................... A-VI Stromlaufpläne / Circuit diagrams / Schémas électriques..............A-VIII Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d'intégration hydraulique ..........A-XII Konformitätserklärung / Declaration of Conformity / Déclaration de conformité........ A-XV www.dimplex.de 452162.66.09 · FD 9512 EN-1...

  • Page 24: Please Read Immediately

    When installing an underfloor heating system, a sensible value for the maximum flow and return temperature should be set on the heat pump manager. The position of the temperature sensor is important in this regard. EN-2 452162.66.09 · FD 9512 www.dimplex.de...

  • Page 25: Purpose

    Cap. 8.5.2 on pag. 16. mestic hot water preparation and safety systems. The enclosed operating instructions describe the functional prin- ciple and use of the heat pump manager. www.dimplex.de 452162.66.09 · FD 9512 EN-3...

  • Page 26: Outdoor Unit

     Ensure that minimum clearances are adhered to Heat pump 0,3 m Frost line Fig. 4.4 Condensate drain Fig. 4.1 Heat pump 0,3 m Condensate drain > 5% Frost line Fig. 4.2 EN-4 452162.66.09 · FD 9512 www.dimplex.de...
  • Page 27 Sea wind NOTE If the outlined requirements cannot be complied with during installation in coastal areas, please contact Dimplex employees for more information on corrosion protection. NOTE Dust or salt soiling on the heat exchanger should be regularly cleaned (at least once a year) with water.

  • Page 28: Precautions In Winter And In Seasonal Winds

    1.5 m. If the device cover can only be placed further away than this when it has been removed, the plug connection on the controller or on the control panel must first be disconnected. EN-6 452162.66.09 · FD 9512 www.dimplex.de...

  • Page 29: Heating System Connection

    The heating circuit must include a corresponding purging facility, a fill and drain valve and a dirt trap on-site. It is also recommended to install a shut-off device in the return before integration into the indoor unit is carried out. www.dimplex.de 452162.66.09 · FD 9512 EN-7...

  • Page 30: Commissioning

    18 °C is maintained, the commissioning is complete. ATTENTION! Operating the heat pump at low system temperatures may cause the heat pump to break down completely. After a prolonged power failure, the commissioning procedure detailed above must be followed. EN-8 452162.66.09 · FD 9512 www.dimplex.de...

  • Page 31: Connecting The Pipework And Cables To The Outdoor Unit

    NOTE The rated output of the device corresponds to the standard pipe length and the maximum possible length. ATTENTION! Incorrect filling with refrigerant could lead to faults during operation. www.dimplex.de 452162.66.09 · FD 9512 EN-9...
  • Page 32 7.1.4 Pipe connections on the outdoor unit The pipe connection on the outdoor unit takes place in steps. Step 1: Determining the direction in which the pipes are to run  The pipes can be connected in four directions EN-10 452162.66.09 · FD 9512 www.dimplex.de...

  • Page 33: Electrical Connections

    (see Appendix, Connection diagram Chap. 2.5). ATTENTION! Never open the valves of the outdoor component. Carry out the work from Cap. 7.2 on pag. 11 and Cap. 7.3 on pag. 12 first of all. www.dimplex.de 452162.66.09 · FD 9512 EN-11...

  • Page 34: Final Work

    X7 (see circuit diagram). For detailed information, see circuit diagrams in the attachment. The electric cables can be fed into the unit from below (in the re- frigeration connection area). EN-12 452162.66.09 · FD 9512 www.dimplex.de...

  • Page 35: Leak Test And Evacuation

    NOTE In order to prevent liquid nitrogen from entering the cooling system, the top side of the gas cylinder must be higher than the bottom side when pressure is building in the system. www.dimplex.de 452162.66.09 · FD 9512 EN-13...

  • Page 36: Test Points, Maintenance And Troubleshooting

    There should be no visibly damaged components in the indoor unit. nents Installing the unit  Refrigerant leaks reduce the output of the unit. In the event of leaks, please in- Refrigerant leak form an authorised after-sales service partner. EN-14 452162.66.09 · FD 9512 www.dimplex.de...
  • Page 37 Domestic water is not gered heated  Domestic water heating Check the settings on the heat pump manager on the indoor unit. was deactivated. www.dimplex.de 452162.66.09 · FD 9512 EN-15...

  • Page 38: Characteristic Curve Temperature Sensor Outdoor Unit

    With room temperature based control via the smart RTC, no ad- ditional outside temperature sensor is required. Sensor lead: Max. length 40 m; min. core cross-section 0.75 mm²; external diameter of the cable 4-8 mm. EN-16 452162.66.09 · FD 9512 www.dimplex.de...

  • Page 39: Cleaning / Maintenance

    Acids must be used with care, and the regulations of the employ- ers’ liability insurance associations adhered to. The instructions of the cleaning agent manufacturer must always be observed. www.dimplex.de 452162.66.09 · FD 9512 EN-17...

  • Page 40: Device Information

    LAW 6IMR - LAW 14ITR 12 Device information Type and order code LAK 6IMR LAK 9IMR LAK 14ITR Design Heat source Model Split reversible Split reversible Split reversible Controller WPM Econ WPM Econ WPM Econ Thermal energy metering Installation location...
  • Page 41 7. Max. intake incl. pipe heating and immersion heater (state of supply) 8. See CE declaration of conformity 9. The heat circulating pump and the heat pump controller must always be ready for operation. 10.COP-optimised operation www.dimplex.de 452162.66.09 · FD 9512 EN-19...
  • Page 42 LAW 6IMR - LAW 14ITR EN-20 452162.66.09 · FD 9512 www.dimplex.de...
  • Page 43 LAK 6IMR - LAK 14ITR Table des matières À lire immédiatement ......................... FR-2 1.1 Remarques importantes ........................FR-2 1.2 Utilisation conforme ..........................FR-2 1.3 Dispositions légales et directives......................FR-2 Utilisation ............................ FR-3 2.1 Domaine d’utilisation..........................FR-3 2.2 Généralités ............................FR-3 Fournitures ..........................FR-3 3.1 Unité intérieure .............................FR-3 3.2 Panneau de commande........................FR-3...

  • Page 44: Lire Immédiatement

    LAK 6IMR - LAK 14ITR À lire immédiatement 1.2 Utilisation conforme Cet appareil ne doit être employé que pour l’affectation prévue 1.1 Remarques importantes par le fabricant. Toute autre utilisation est considérée comme non conforme. La documentation accompagnant les projets doit également être prise en compte.

  • Page 45: Utilisation

    LAK 6IMR - LAK 14ITR Utilisation 3.2 Panneau de commande Il est possible de retirer le panneau d'habillage pour accéder à 2.1 Domaine d’utilisation l'intérieur de l'appareil. De plus, les deux vis doivent être serrées sur la partie inférieure. L'unité intérieure sert d’interface entre une pompe à chaleur ré- Le panneau d'habillage doit ensuite être retiré...

  • Page 46: Unité Extérieure

    LAK 6IMR - LAK 14ITR Unité extérieure 4.1 Installation  Il est conseillé de monter l'unité extérieure près d'un mur, sur une fondation distincte du bâtiment, avec un écart d'au moins 0,3 m côté aspiration (Fig. 4.1 + Fig. 4.2).

  • Page 47: Percée Murale Pour Les Fils Électriques Et Des Deux Unités

    Brise marine REMARQUE Si les exigences décrites pour le montage dans des zones côtières ne peuvent pas être respectées, contacter les collaborateurs de Dimplex pour obtenir d'autres instructions sur la protection contre la corrosion. REMARQUE Les impuretés liées à la poussière et au sel déposées sur l'échangeur de chaleur doivent être nettoyées régulièrement à...

  • Page 48: Précautions À Prendre En Hiver Et En Cas D'épisodes Venteux Saisonniers

    LAK 6IMR - LAK 14ITR 4.2 Précautions à prendre en hiver 5.2 Fixation de l'unité intérieure et en cas d'épisodes venteux L'unité intérieure est fixée au mur à l’aide des vis et des chevilles (8 mm) fournies. Il faut alors procéder comme suit: saisonniers ...

  • Page 49: Raccordement Côté Chauffage

    LAK 6IMR - LAK 14ITR 5.3 Raccordement côté chauffage Débit minimum d'eau de chauffage Le débit minimum d'eau de chauffage de la pompe à chaleur doit Les raccordements côté chauffage à l'unité intérieure sont pour- être vérifié dans chaque état de fonctionnement de l'installation vus de filetages extérieurs à...

  • Page 50: Mise En Service

    LAK 6IMR - LAK 14ITR Mise en service 6.3 Procédures à suivre lors de la mise en service 6.1 Généralités La mise en service de la pompe à chaleur est effectuée par le biais du gestionnaire de pompe à chaleur. Les réglages doivent Pour garantir une mise en service en règle, cette dernière doit...

  • Page 51: Raccordement Des Tuyauteries Et Des Câbles Au Niveau De L'unité Extérieure

    LAK 6IMR - LAK 14ITR Raccordement des REMARQUE Si l’unité intérieure est montée plus haut que l’unité extérieure, et que la tuyauteries et des différence de hauteur dépasse 4 m, le montage de réservoirs et de câbles au niveau de siphons d’huile dans la conduite de gaz chaud doit être vérifié...

  • Page 52: Raccordements De Tuyaux À L'unité Intérieure

    LAK 6IMR - LAK 14ITR Étape 3 : poser des écrous 7.1.3 Raccordements de tuyaux à l'unité  Enlever les écrous des unités intérieure et extérieure. intérieure Poser les écrous dans le tuyau ébavuré.  Les raccordements de tuyaux à l'unité intérieure s'effectuent en ...

  • Page 53: Branchements Électriques

    LAK 6IMR - LAK 14ITR 7.2 Branchements électriques Étape 2 : fixer  Centrer le milieu du tuyau et serrer manuellement les écrous. 7.2.1 Unité extérieure  Serrer les écrous à l'aide d'une clé anglaise jusqu'au clic.  Couples de serrage REMARQUE Les commutateurs DIP présents sur les platines de l'unité...

  • Page 54: Derniers Travaux

    LAK 6IMR - LAK 14ITR 7.3 Derniers travaux 7.2.2 Unité intérieure Deux lignes d'alimentation doivent être raccordées à l'unité inté- Après le raccordement des tuyaux et le branchement des câbles rieure: l'alimentation de puissance de la pompe à chaleur et la électriques, les tuyaux doivent être cintrés et plusieurs tests doi-...

  • Page 55: Contrôle D'étanchéité Et Tirage Au Vide

    LAK 6IMR - LAK 14ITR REMARQUE Petits trous pour Pour empêcher la pénétration d'azote liquide dans le système de Seal a small opening Seal a small opening étanchéifier les tuyaux around the pipings around the pipings rafraîchissement, lors de la mise en pression du système, la face avec du silicone par ex.

  • Page 56: Points De Contrôle, Maintenance Et Dépannage

    LAK 6IMR - LAK 14ITR Points de contrôle, maintenance et dépannage Avant la mise en service, parcourir les points de contrôle décrits Si jusqu'à ce stade aucune anomalie ne s'est produite, l'appareil dans ce chapitre. peut être mis en service pour pouvoir profiter des avantages de Ce chapitre fournit également des remarques sur la maintenance...

  • Page 57: Dépannage

    LAK 6IMR - LAK 14ITR 8.2 Maintenance ATTENTION ! ATTENTION ! Avant d’ouvrir l’appareil, s'assurer que tous les circuits électriques sont Pour une puissance optimale de la pompe à chaleur à deux uni- bien hors tension. tés LAK, l'appareil doit être vérifié et entretenu régulièrement.

  • Page 58: Courbes Caractéristiques De La Sonde De Température De L'unité Extérieure

    LAK 6IMR - LAK 14ITR Courbes caractéristiques de la sonde de température de l'unité extérieure Capteur d'air (unité extérieure) NTC - 10 Température en °C k 80,2 58,2 44,0 37,4 33,6 30,3 25,9 20,2 15,8 13,8 12,5 11,4 10,5 Température en °C k...

  • Page 59: Nettoyage / Entretien

    LAK 6IMR - LAK 14ITR Nettoyage / entretien 10 Défauts / recherche de pannes 9.1 Entretien Les appareils LAIC sont des produits de qualité et doivent fonc- Pour protéger la jaquette de la tour hydraulique combinée, il faut tionner correctement. Si un défaut devait quand même survenir, éviter de poser des objets contre ou sur la tour.

  • Page 60: Informations Sur Les Appareils

    LAK 6IMR - LAK 14ITR 12 Informations sur les appareils Désignation technique et référence de commande LAK 6IMR LAK 9IMR LAK 14ITR Design Source de chaleur Version Deux unités, réversible Deux unités, réversible Deux unités, réversible Régulateur WPM Econ WPM Econ WPM Econ Calorimètre...

  • Page 61: Puissance De Rafraîchissement/Coefficient De Performance

    LAK 6IMR - LAK 14ITR Conforme aux dispositions de sécurité européennes Autres caractéristiques techniques Type de dégivrage Inversion du circuit Inversion du circuit Inversion du circuit Protection antigel cuve de condensats / Non/Oui Non/Oui Oui/Oui l'eau dans l'appareil est protégée contre le gel Surpression de service max.
  • Page 62 LAK 6IMR - LAK 14ITR FR-20 452162.66.09 · FD 9512 www.dimplex.de...

  • Page 63: Anhang / Appendix / Annexes

    Maßbilder / Dimension Drawings / Schémas cotés..............A-II 1.1 Maßbild Außengerät / Dimension drawing outdoor unit / Schéma coté unité extérieure LAK 6IMR / LAK 9IMR ................A-II 1.2 Maßbild Außengerät / Dimension drawing outdoor unit / Schéma coté unité extérieure LAK 14ITR ..................... A-III 1.3 Fundamentplan / Foundation plan / Plan des fondations ..............A-IV...

  • Page 64: Maßbilder / Dimension Drawings / Schémas Cotés

    LAK 6IMR - LAK 14ITR 1 Maßbilder / Dimension Drawings / Schémas cotés 1.1 Maßbild Außengerät / Dimension drawing outdoor unit / Schéma coté unité extérieure LAK 6IMR / LAK 9IMR Kondensatablauf Kondensatablauf / Condensate drain / Écoulement des condensats 4 Öffnungen für Dübelschrauben /...

  • Page 65: Maßbild Außengerät / Dimension Drawing Outdoor Unit / Schéma Coté Unité Extérieure Lak 14Itr

    LAK 6IMR - LAK 14ITR 1.2 Maßbild Außengerät / Dimension drawing outdoor unit / Schéma coté unité extérieure LAK 14ITR Allgemeine Informationen General information Informations générales Außengerät (extern) Heizleistung des Gerätes: Heat output of the device: Outdoor unit (external) Puissance calorifique de l'appareil : Unité...

  • Page 66: Fundamentplan / Foundation Plan / Plan Des Fondations

    LAK 6IMR - LAK 14ITR 1.3 Fundamentplan / Foundation plan / Plan des fondations A-IV 452162.66.09 · FD 9512 www.dimplex.de...

  • Page 67: Maßbild Inneneinheit / Dimension Drawing Indoor Unit / Schéma Coté Unité Intérieure

    LAK 6IMR - LAK 14ITR 1.4 Maßbild Inneneinheit / Dimension drawing indoor unit / Schéma coté unité intérieure www.dimplex.de 452162.66.09 · FD 9512...

  • Page 68: Diagramme / Diagrams / Diagrammes

    LAK 6IMR - LAK 14ITR 2 Diagramme / Diagrams / Diagrammes 2.1 Einsatzgrenzendiagramm Heizen / Operating limits diagram heating / Diagramme des plages d'utilisation pour le chauffage Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) Wärmequelleneintrittstemperatur [°C]...

  • Page 69: Einsatzgrenzendiagramm Kühlen / Operating Limits Diagram Cooling / Diagramme Des Plages D'utilisation Pour Le Rafraîchissement

    LAK 6IMR - LAK 14ITR 2.2 Einsatzgrenzendiagramm Kühlen / Operating limits diagram cooling / Diagramme des plages d'utilisation pour le rafraîchissement Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) Wärmesenkeneintrittstemperatur [°C] Heat sink inlet temperature [°C] Température d'entrée de dissipation thermique [°C]...

  • Page 70: Stromlaufpläne / Circuit Diagrams / Schémas Électriques

    LAK 6IMR - LAK 14ITR 3 Stromlaufpläne / Circuit diagrams / Schémas électriques 3.1 Steuerung / Control / Commande A-VIII 452162.66.09 · FD 9512 www.dimplex.de...

  • Page 71: Last / Load / Puissance

    LAK 6IMR - LAK 14ITR 3.2 Last / Load / Puissance www.dimplex.de 452162.66.09 · FD 9512 A-IX...

  • Page 72: Anschlussplan / Circuit Diagram / Plan De Branchement Électrique

    LAK 6IMR - LAK 14ITR 3.3 Anschlussplan / Circuit diagram / Plan de branchement électrique 452162.66.09 · FD 9512 www.dimplex.de...

  • Page 73: Legende / Legend / Légende

    LAK 6IMR - LAK 14ITR 3.4 Legende / Legend / Légende Brücke EVU-Sperre, muss eingelegt werden, wenn Utility block (EVU) bridge must be inserted if no Pont de blocage de la société d'électricité, à insérer kein EVU-Sperrschütz vorhanden ist utility blocking contactor is present en absence de contacteur de blocage de la société...

  • Page 74: Hydraulische Einbindungsschemen / Hydraulic Integration Diagrams / Schémas D'intégration Hydraulique

    LAK 6IMR - LAK 14ITR 4 Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d'intégration hydraulique 4.1 Monoenergetische Anlage mit einem Heizkreis, Heizen und dynamische Kühlung / Mono energy system with one heating circuit, heating and dynamic cooling / Installation mono-énergétique avec un circuit de chauffage, un chauffage et un rafraîchissement dynamique...

  • Page 75: Monoenergetische Anlage Mit Einem Heizkreis; Heizen, Dynamisch Kühlen Und Warmwasserbereitung

    LAK 6IMR - LAK 14ITR 4.2 Monoenergetische Anlage mit einem Heizkreis; Heizen, dynamisch Kühlen und Warmwasserbereitung / Mono energy system with one heating circuit; heating, dynamic cooling and domestic hot water preparation / Installation mono-énergétique avec un circuit de chauffage, un chauffage, un rafraîchissement dynamique et une production d'eau chaude sanitaire www.dimplex.de...

  • Page 76: Legende / Legend / Légende

    LAK 6IMR - LAK 14ITR 4.3 Legende / Legend / Légende Absperrventil Shut-off valve Vanne d’arrêt Überstromventil Overflow valve Soupape différentielle Ausdehnungsgefäß Expansion vessel Vase d’expansion Room temperature-controlled valve Vanne commandée par Raumtemperaturgesteuertes Ventil température ambiante Wärmeverbraucher Heat consumer Consommateur de chaleur Temperaturfühler...

  • Page 77: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    LAK 6IMR - LAK 14ITR 5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Glen Dimplex Deutschland GmbH Der Unterzeichnete Geschäftsbereich Dimplex The undersigned Am Goldenen Feld 18 L’entreprise soussignée,...
  • Page 78 LAK 6IMR - LAK 14ITR A-XVI 452162.66.09 · FD 9512 www.dimplex.de...
  • Page 79 LAK 6IMR - LAK 14ITR www.dimplex.de 452162.66.09 · FD 9512 A-XVII...
  • Page 80 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
