3.3.2

Installation sur une conduite

1

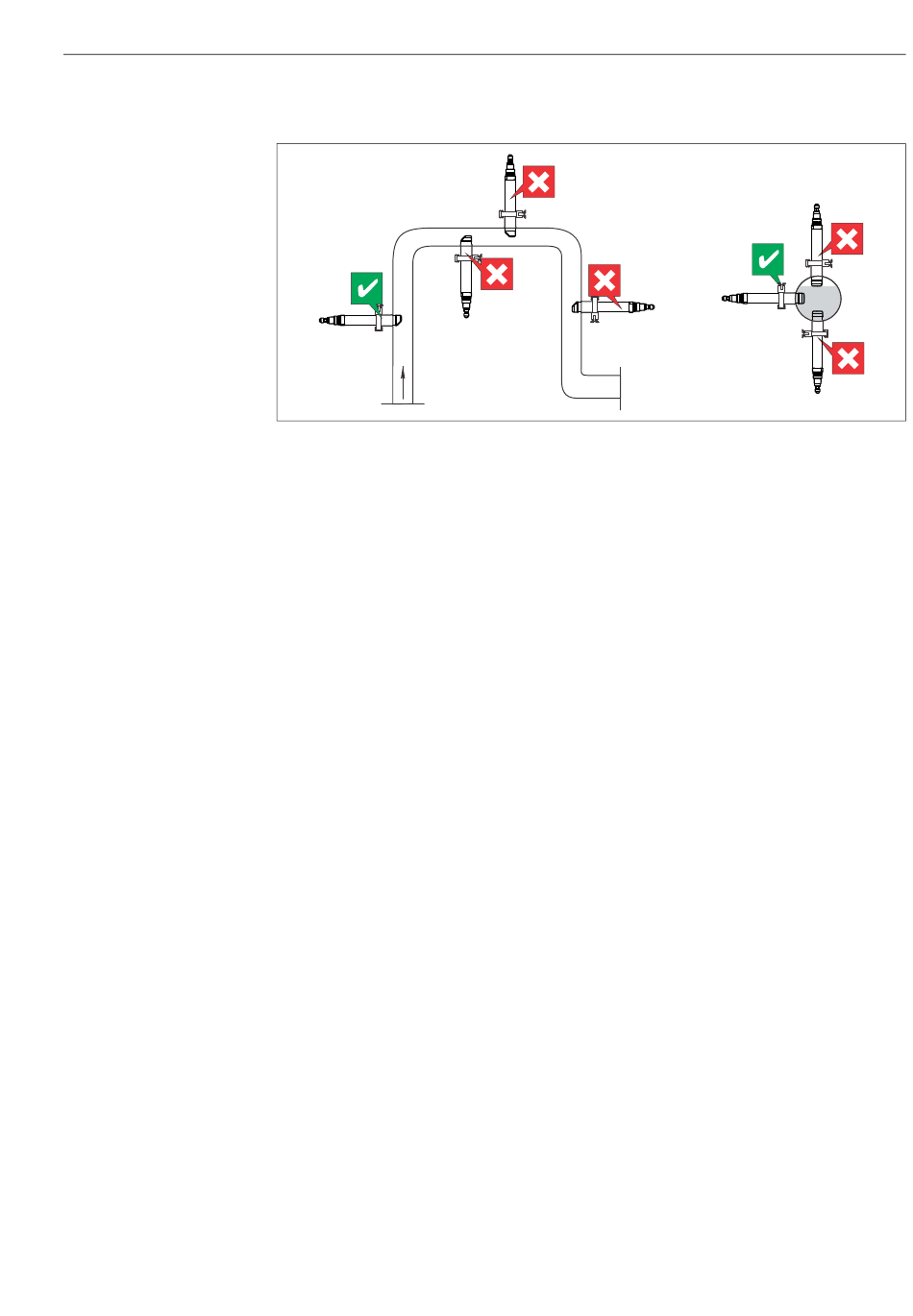

Fig. 18: Orientations et positions de montage
• Installez le capteur à un endroit où l' é coulement est régulier.
• L' e mplacement idéal est sur une conduite montante (pos. 1). Il est également possible de
monter le capteur sur une conduite horizontale (pos. 5).
• N' i nstallez pas le capteur à un endroit où des bulles d' a ir ou de la mousse (pos. 3) peuvent
s' a ccumuler, ni là où des particules solides peuvent décanter (pos. 2).
• Evitez de le monter dans une conduite descendante (pos. 4).
• Evitez les installations derrière des étages de détente qui peuvent dégazer.
Effets de paroi :
Des rétrodiffusions sur la paroi de la conduite peuvent entraîner des valeurs mesurées
erronées dans le cas de turbidités < 200 FNU. Il est recommandé de réaliser une adaptation
de l' i nstallation.
Les conduites en plastique noir avec un diamètre > DN 60 ne présentent pratiquement pas
d' e ffet de paroi (<0,05 FNU). C' e st pourquoi il est recommandé d' u tiliser des conduites en
plastique noir.
3
4
2
Montage
3
5
2
a0022045
