Montage
16
1

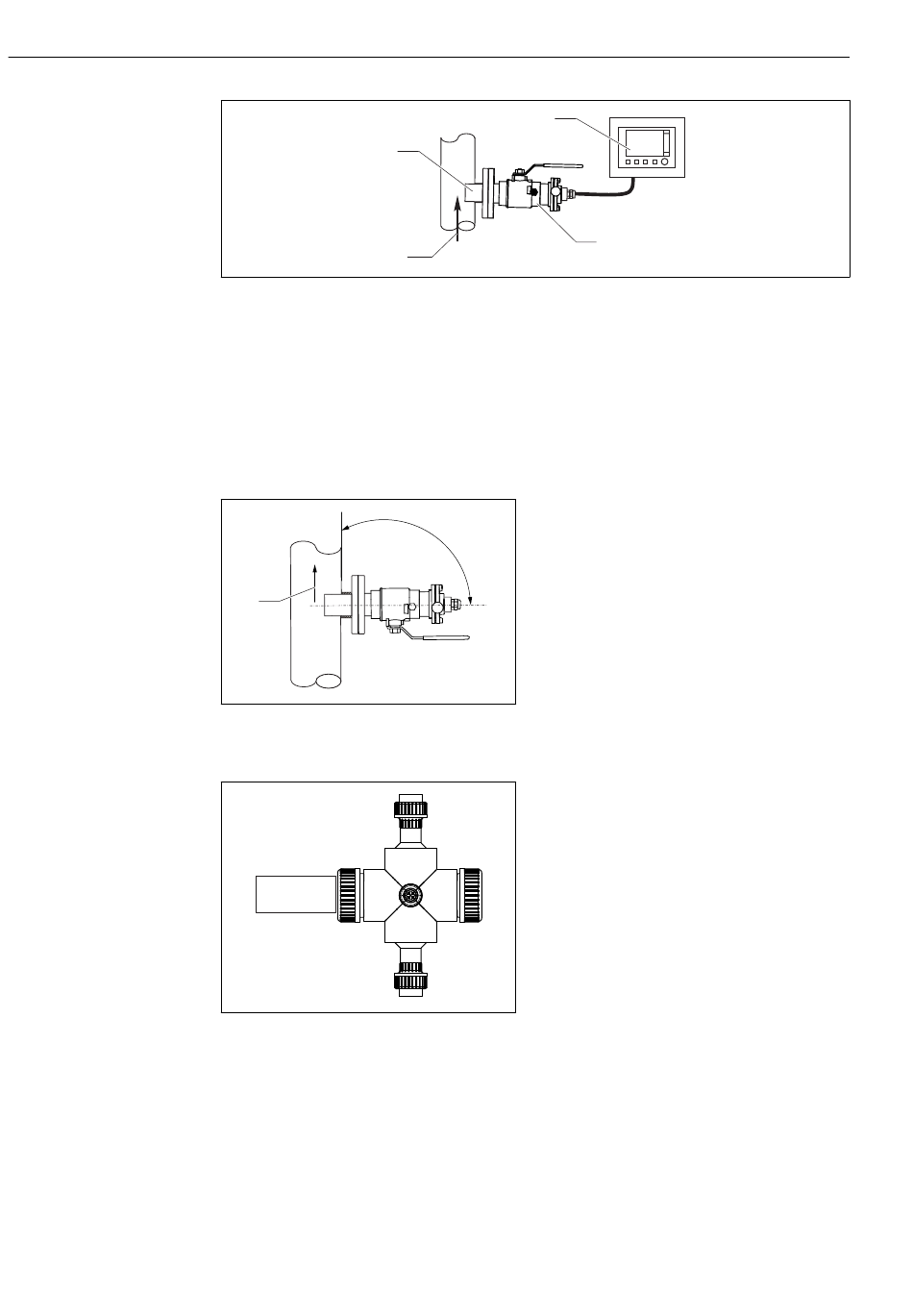

 11 Ensemble de mesure avec support rétractable (exemple)
1 Capteur de turbidité Turbimax CUS51D
2 Transmetteur multivoie Liquiline CM44x
3 Support rétractable Cleanfit CUA451
4 Sens d' é coulement
5.2.2

Exemples de montage

Installation sur conduite

1
 12 Montage avec support rétractable
1 Sens d' é coulement
 13 Montage avec chambre de passage CYA251
Le schéma suivant montre différentes positions de montage sur conduite et indique si elles
sont autorisées ou non.
2
4
La flèche 1 indique le sens d' é coulement.
L' a ngle de montage α ne doit pas dépasser
90°.
a
L' a ngle de montage recommandé est 75°.
Les fenêtres optiques dans le capteur
doivent être orientées soit parallèlement
au sens d' é coulement (α = 90°) soit contre
le sens d' é coulement (α < 90°).
Pour l' a ctionnement manuel du support,
la pression du produit ne doit pas excéder
2 bar (29 psi).
A0031134
L' a ngle de montage est de 90°.
Dans le cas de mesures de turbidité
< 200 FNU, la rétrodiffusion des surfaces
intérieures de la sonde fausse les valeurs
mesurées.
A0035858
Turbimax CUS51D
3
Endress+Hauser
A0030843
