AVERTISSEMENT
!
RISQUE DE BLESSURE
À cause du poids et de la dimension de la
hotte, deux ou plusieurs personnes sont
nécessaires pour déplacer et installer la
hotte de façon sécuritaire.
Si la hotte n'est pas soulevée de façon
appropriée, il peut en résulter des
dommages au produit ou des blessures.

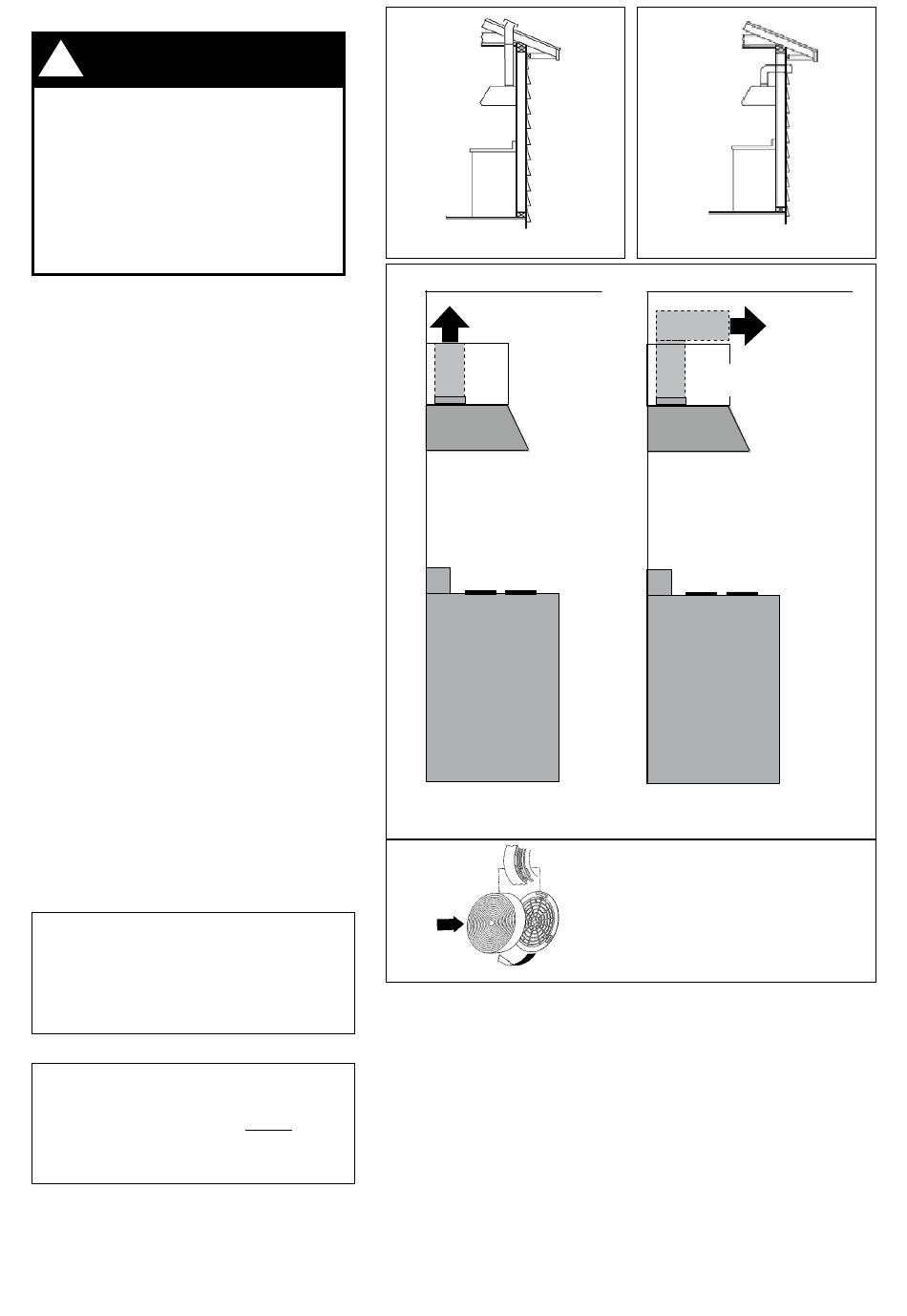

PLAN DU CONDUIT
La hotte Magnum est conçue pour offrir une grande
flexibilité
d'installations.
avec conduit horizontal ou vertical par une venti-
lation rond de 6 po ou avec une configuration de
recirculation
d'air.
La hotte arrives avec conduit
vertical. Les FIGURES 1 et 2 montrent l'installation
avec conduit vertical et horizontal.
La hotte Magnum requiert le conduit rond de 6 po.
Pour assurer que le ventilateur marche le mieux,
le conduit doit être aussi court et aussi droit que
possible.
AVERTISSEMENT! AVANT DE FAIRE UNE
COUPE OU DES TROUS POUR L'INSTALLATION,
D É T E R M I N E R Q U E L L E M É T H O D E D E
VENTILATION SERA UTILISÉE ET CALCULER
LES MESURES DE FAçON PRÉCISE.
CALCUL DE LONGUEUR DU CONDUIT
La longueur du conduit ne doit jamais excéder 50
pi s'il s'agit de conduit rond de 6 po. Calculer la
longueur du conduit en ajoutant l'équivalent en pied
de la FIGURE 4 pour chaque pièce du conduit du
système. Un exemple est donné à la FIGURE 5.
Coude 45˚
Coude 90˚
Coude plat 90˚
Capuchon de mur
FIGURE 4
9 pi de conduit droit
2 Coudes 90˚
Capuchon de mur
Système total
FIGURE 5
Pour de meilleurs résultats, ne pas utiliser plus
de trois coudes de 90
. S'assurer qu'il y ait un
o
minimum de 24 po de conduit droit entre les
coudes si l'on utilise plus d'un coude. Ne pas
installer deux coudes ensemble.
Elle peut être installée
3,0 pi
5,0 pi
12,0 pi
0,0 pi
9,0 pi
10,0 pi
0,0 pi
19,0 pi
FIGURE 1
plafond
lʼespace ouvert
lʼarmoire
hotte
cuisine de la surface
vue de côté
FIGURE 3A
FIGURE 3C
INSTALLATION POUR RECIRCULATION D'AIR
Pour recycler des installations, les filtres de charbon de bois sont nécessaires.
Enlevez tous les filtres de graisse et les mettez de côté. Attachez un filtre de
charbon de bois à chaque extrémité du ventilateur. Attachés de chaque filtre
de charbon de bois à la grille noire du côté du ventilateur. Tournez le filtre
dans le sens des aiguilles d'une montre pour installer et pour enlever dans
le sens contraire des aiguilles d'une montre (FIGURE 3C). Remplacez tous
les filtres de graisse. Il y a 2 manières de recycler le Magnum : 1) Employez
le kit de recyclage (vendu séparément), référez-vous aux instructions
d'installation à l'intérieur du kit de recyclage. 2) De la canalisation doit être
installée pour épuiser le rangehood de nouveau dans la cuisine, au dessus
du coffret (FIGURE 3A) ou au visage ou au côté du soffite (FIGURE 3B).
Installez au moins 15" ; de la canalisation en métal (fig. 3A et 3B) à la sortie
d'air. Courez le conduit verticalement et fixez-le à l'ouverture coupée au
dessus ou au côté du coffret ou du soffite. L'installation d'un gril en métal
est recommandée. Ce travail de conduit ne doit pas se terminer dans un
espace aérien mort.
FIGURE 2
plafond
soffit inclus
lʼarmoire
hotte
cuisine de la surface
vue de côté
FIGURE 3B
Version 09/12 - Page 10
