Siemens REV23.03RF Instructions D'installation page 26

3 Forbind REV-R.03/1 og REV23.03RF
med hinanden
a) Tænd for strømmen til REV-R.03/1: LED_1 (fig. H) lyser rødt eller
blinker rødt.
b) Tryk på tasten „RESET" (= slette) på REV-R.03/1 i ca. 4 sekunder:
Den orange LED_2 (fig. H) blinker meget hurtigt og kortvarigt
(= den gemte REV23.03RF-adresse slettes).
c) Tryk på tasten „SET" (= indsætte/lære) på REV-R.03/1 i ca.
3 sekunder, til den orange LED_2 blinker lang-somt og
kontinuerligt: Modtageren er nu i lærefunktion.
d) REV-R.03/1's parathed til at lære er max. 25 minutter. Hvis der i
denne periode ikke modtages et læretele-gram fra REV23.03RF,
gentages trin b) og c).
e) Tryk på „ESC"-tasten
Læretelegrammet sendes.
f) Hvis REV-R.03/1 modtager læretelegrammet, blinker den orange
LED_2 hurtigt og kortvarigt.
g) Hvis den orange LED_2 lyser konstant, er relæet trukket
(= styret enhed OFF).
h) Hvis den orange LED_2 ikke lyser, er relæet faldet
(= styret enhed OFF).
i) Alt efter driftstilstand gentager REV23.03RF ON- eller OFF-
styretelegrammet hvert 3. minut. Dermed kobles relæet igen
senest efter 3 minutter i henhold til kom-mandoen ON/OFF.
j) Hvis REV-R.03/1 ikke modtager et styretelegram fra REV23.03RF
inden for 60 minutter, falder relæet, den styrede enhed udkobles,
og LED_1 blinker rødt.
k) Ved strømsvigt til REV-R.03/1 kobles relæet OFF.
4 Montering af REV23.03RF
•
Monter eller opstil REV23.03RF det foretrukne sted:
Fjern apparatet fra bundpladen i henhold til fig. A.
- For vægmontering, se fig. B, C og D.
- For opstilling med støtteanordning, se fig. E.
•
Se også „Monterings- og placeringsbemærkninger
REV23.03RF og REV-R.03/1"
5 Find bedste modtagelsesposition
a) Sluk for REV-R.03/1.
b) Tænd for REV23.03RF, stil det op det foretrukne sted, og tryk på
overstyringstasten i ca. 4 sekunder: Hvert 2. sekund sender
REV23.03RF et testtelegram. Sending af testtelegrammer stopper
automatisk efter 10 minutter eller efter et kort tryk på enten ESC-
tasten eller overstyringstasten.
c) Tænd for REV-R.03/1.
d) Betragt begge LEDs på REV-R.03/1 fra en afstand på 2...3 meter.
e) Den orange LED_2 skal blinke kortvarigt hvert 2. sekund. Hvis
LED_2 ikke blinker hvert 2. sekund, er afstanden mellem
REV23.03RF og REV-R.03/1 for stor. Monter REV-R.03/1 tættere
på REV23.03RF.
f) LED_1 viser den sidst modtagne signalstyrke:
LED_1 blinker rødt: Signalet er for svagt til at sikre en varig
forbindelse. Monter REV-R.03/1 tættere
på REV23.03RF.
LED_1 blinker grønt: Der skelnes mellem tre signalstyrker:
Meget god (3), god (2) og tilfredsstillende (1).
Når LED_1 blinker grønt, er forbindelsen
mellem REV23.03RF og REV-R.03/1
principielt OK.
g) Flyt REV-R.03/1 inden for et område på ca.1 m
bedste modtageposition. Betragt altid begge LEDs fra en afstand
på 2...3 meter.
For at få en varig forbindelse anbefales det at placere REV-R.03/1
et sted, hvor signalstyrken mindst er „God".
Konfiguration og funktionskontrol REV23.03RF
1 Konfiguration
1.1 Adgang til installatørniveauet
Installationsniveauet frigives ved at holde tasterne for varmere/koldere
nede og samtidig dreje rullevælgeren først væk fra displayet og derefter
mod displayet. Se også fig. G.
26/36
All manuals and user guides at all-guides.com
på REV23.03RF i ca. 4 sekunder:
2
for at finde den
18.11.2005

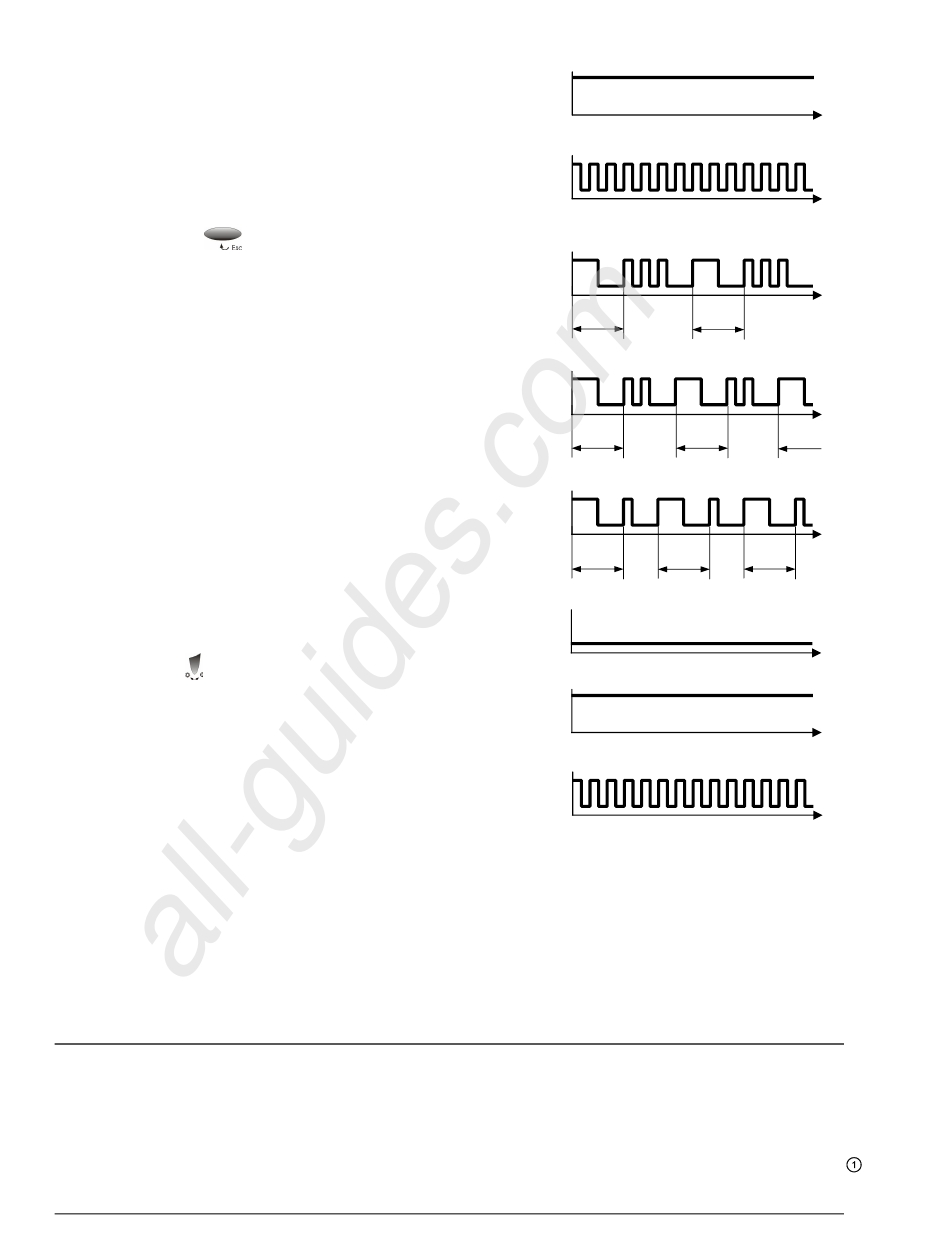

6 Forklaring til LED_1 og LED_2
LED_1 lyser rødt:
REV23.03RF ikke forbundet
Rød on
Rød off
LED_1 blinker rødt:
Signalstyrke for svag
Rød on
Rød off
LED_1 blinker 3 gange grønt:
Signalstyrke: Meget god
1 2 3
Grøn on
Grøn off
Start-
sekvens
LED_1 blinker 2 gange grønt:
Signalstyrke: God
1 2
Grøn on
Grøn off
Start-
sekvens
LED_1 blinker 1 gang grønt:
Signalstyrke: Tilfredsstillende
1
Grøn on
Grøn off
Start-
sekvens
LED_2 er altid slukket:
Orange on
Styret enhed OFF
Orange off
LED_2 lyser altid:
Orange on
Styret enhed ON
Orange off
LED_2 blinker altid:
Lærefunktion aktiv
Orange on
Orange off
LED_2 blinker kort: Modtagelse af styretelegram
7 Færdigmontering af REV-R.03/1
a) Sluk for strømforsyningen.
b) Marker stedet, hvor REV-R.03/1 befinder sig.
c) Om nødvendigt løsnes fortrådningen.
d) Monter modtageren på det tidligere markerede sted i henhold
til fig. H til M, fortråd komplet, og luk huset.
e) Tænd for strømforsyningen
1.1.1 Kalibrering af føler
Efter aktivering af installatørniveauet blinker CAL-symbolet. Ved at trykke
på rullevælgeren blinker den aktuelt målte temperatur og kan nu
omkalibreres max. ± 2 °C enten ved at rulle mod eller væk fra displayet.
Omkalibreringen gemmes med et tryk på rullevælgeren (se også fig.
1 2 3
Start-
sekvens
1 2
Start-
Start-
sekvens sekvens
1 1
Start- Start-
sekvens sekvens
CE1G2265xx
).
