Installation/Montage

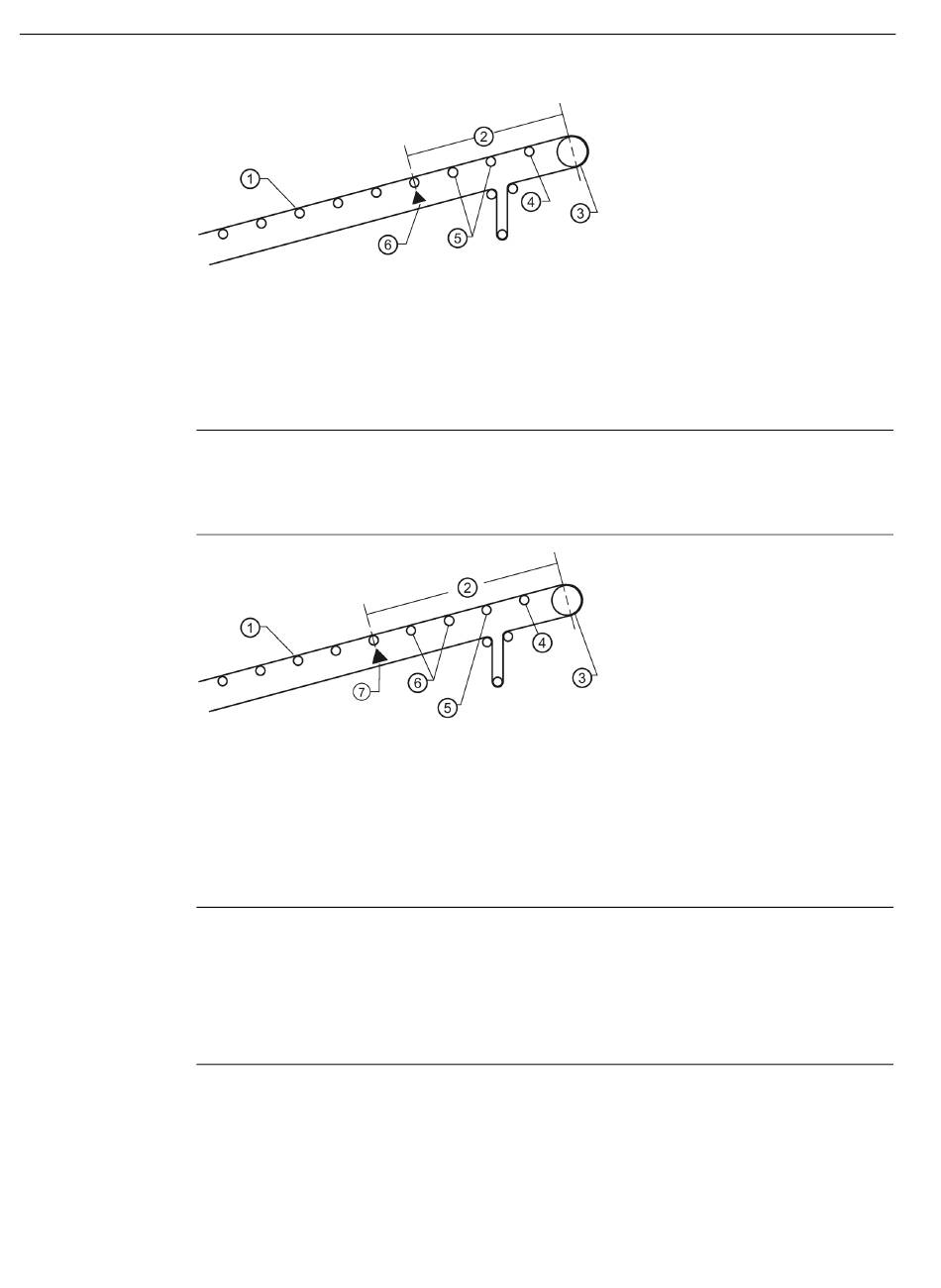

4.2 Informations sur le convoyeur
①
②
③
④
⑤
⑥
Remarque
Lorsque le tapis est équipé de rouleaux inclinés à 45° sur toute la longueur, prévoir au
moins deux rouleaux de retrait inclinés à 45°, un à 35° et un à 20° entre la bascule et le
tambour de tête.
①
②
③
④
⑤
⑥
⑦
Remarque
Le déplacement vertical du tambour de tête par rapport au rouleau de retrait adjacent est
généralement supérieur à la limite acceptable pour les bascules à bande.
Il est donc recommandé, lorsque la bascule est installée à proximité du tambour de tête,
de prévoir un déplacement vertical de 13 mm (½") maximum entre la partie supérieure du
tambour de tête et la partie centrale supérieure du rouleau adjacent.
16
Rouleaux inclinés à 35º
Ecart de 4 rouleaux minimum
Tambour de tête
Rouleau incliné à 20º
Rouleaux inclinés à 35º
Bascule à bande
Rouleaux inclinés à 45º
Ecart de 5 rouleaux minimum
Tambour de tête
Rouleau incliné à 20º
Rouleau incliné à 35º
Rouleaux inclinés à 45º
Bascule à bande
