6.4
Frostschutz

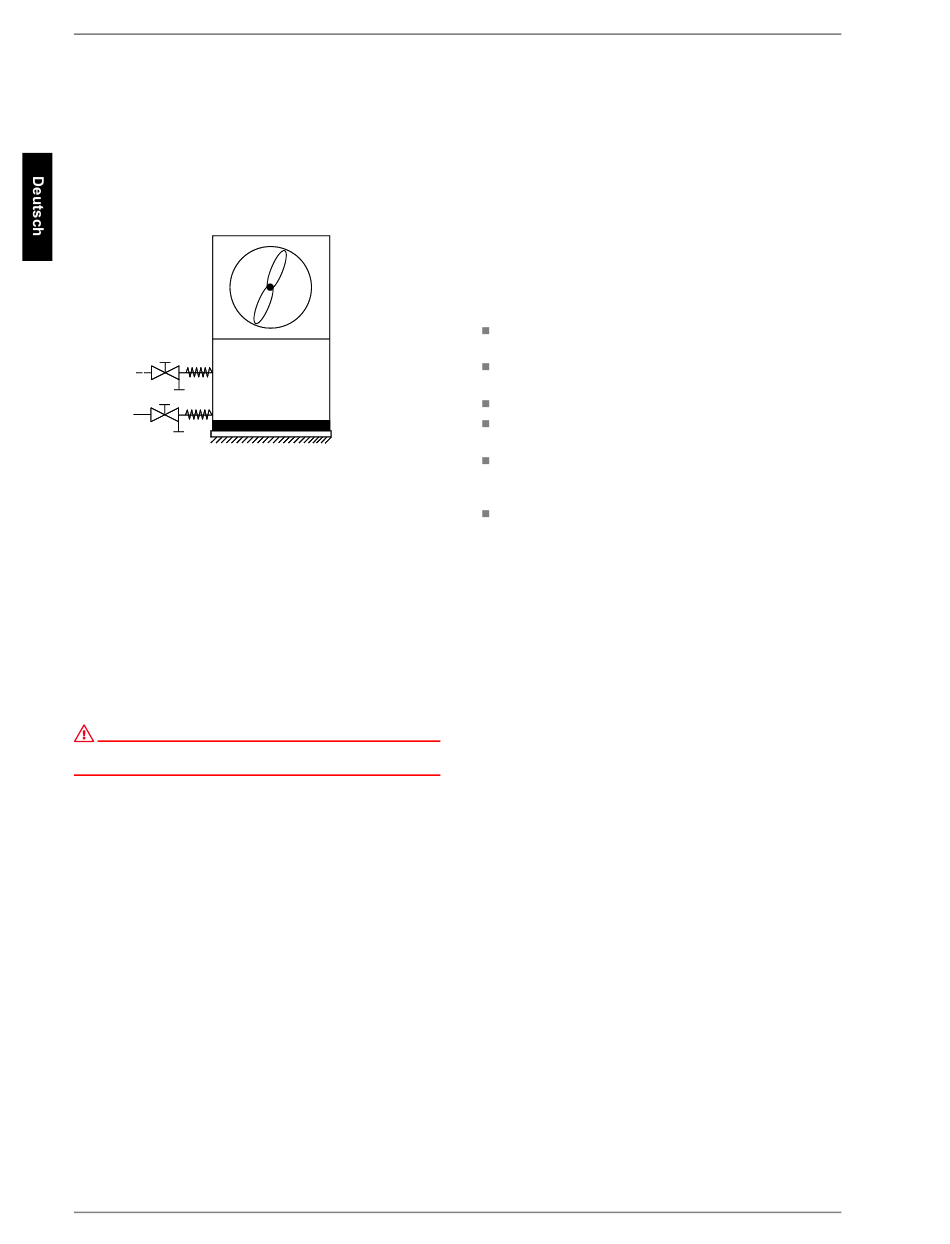

Bei Wärmepumpen, die frostgefährdet aufgestellt sind, sollte
eine manuelle Entleerung (siehe Bild) vorgesehen werden. So-
fern Regler und Heizungsumwälzpumpe betriebsbereit sind, ar-
beitet die Frostschutzfunktion des Reglers. Bei Außerbetrieb-
nahme der Wärmepumpe oder Stromausfall ist die Anlage zu
entleeren. Bei Wärmepumpenanlagen, an denen ein Strom-
ausfall nicht erkannt werden kann (Ferienhaus), ist der Hei-
zungskreis mit einem geeigneten Frostschutz zu betreiben.
6.4 Elektrischer Anschluss
Für den elektrischen Anschluss muss das Gerät nicht mehr ge-
öffnet werden.
Der Leistungsanschluss der Wärmepumpe erfolgt über die vor-
montierte, ca. 5 m lange Lastleitung.
In der Leistungsversorgung für die Wärmepumpe ist eine allpo-
lige Abschaltung mit mindestens 3 mm Kontaktöffnungsabstand
(z.B. EVU-Sperrschütz, Leistungsschütz), sowie ein 3-poliger Si-
cherungsautomat, mit gemeinsamer Auslösung aller Außenlei-
ter, vorzusehen (Auslösestrom gemäß Geräteinformation).
Beim Anschließen ist das Rechtsdrehfeld der Lasteinspeisung
sicherzustellen L1 (1); L2 (2); L3 (3). (1, 2, 3) sind die Adernum-
mern des Lastkabels.
ACHTUNG!
Rechtsdrehfeld beachten: Bei Betrieb der Verdichter mit falscher
Drehrichtung kann es zu Verdichterschäden kommen.
Die Steuerspannung wird über den Wärmepumpenregler zuge-
führt.
Die Stromversorgung des Wärmepumpenreglers mit 230V AC-
50 Hz, erfolgt gemäß seiner eigenen Gebrauchsanweisung (Ab-
sicherung 16 A).
Die vormontierte, 7 m lange Steuerleitung wird mit den beiden
rechteckigen Steckverbindern und den beiden Einzeladern (inte-
grierter Rücklauffühler) mit dem für die Steuerung benötigten
Wärmepumpenregler verbunden. Genauere Anweisungen sind
der Gebrauchsanweisung des Wärmepumpenreglers zu entneh-
men.
Detaillierte Informationen siehe Anhang Stromlaufpläne.
D-6
All manuals and user guides at all-guides.com
7
7.1 Allgemein
Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten,
sollte diese von einem vom Werk autorisierten Kundendienst
durchgeführt werden. Unter bestimmten Bedingungen ist damit
eine Verlängerung der Gewährleistung verbunden (vgl. Garan-
tieleistung).
7.2 Vorbereitung
Vor der Inbetriebnahme müssen folgende Punkte geprüft wer-
den:
7.3 Vorgehensweise
Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärme-
pumpenregler. Die Einstellungen müssen gemäß dessen Anlei-
tung vollzogen werden.
Wird der Mindestheizwasserdurchsatz mittels Überströmventil
sichergestellt, so ist dieses auf die Heizungsanlage abzustim-
men. Eine falsche Einstellung kann zu verschiedenen Fehlerbil-
dern und einem erhöhten Energiebedarf führen. Um das
Überströmventil richtig einzustellen, empfehlen wir folgende Vor-
gehensweise:
Schließen Sie alle Heizkreise, die auch in Betrieb je nach Nut-
zung geschlossen sein können, so dass der vom Wasserdurch-
satz ungünstigste Betriebszustand vorliegt. Dies sind in der
Regel die Heizkreise der Räume auf der Süd- und Westseite.
Mindestens ein Heizkreis muss geöffnet bleiben (z.B. Bad).
Das Überströmventil ist so weit zu öffnen, dass sich bei der aktu-
ellen Wärmequellentemperatur die in der nachstehenden Ta-
belle angegebene maximale Temperaturspreizung zwischen
Heizungsvor- und Rücklauf ergibt. Die Temperaturspreizung ist
möglichst nahe an der Wärmepumpe zu messen. Bei monoener-
getischen Anlagen ist der Heizstab zu deaktivieren.
Inbetriebnahme
Alle Anschlüsse der Wärmepumpe müssen wie in Kapitel 6
beschrieben montiert sein.
Im Heizkreislauf müssen alle Schieber, die den korrekten
Fluss des Heizwassers behindern könnten, geöffnet sein.
Der Luftansaug-/-ausblasweg muss frei sein.
Die Drehrichtung des Ventilators muss der Pfeilrichtung ent-
sprechen.
Die Einstellungen des Wärmepumpenreglers müssen
gemäß seiner Gebrauchsanweisung an die Heizungsanlage
angepasst sein.
Der Kondensatablauf muss sichergestellt sein.
