Raccordements des Pistolets Refroidis
par Eau
Le kit de raccordement hydraulique K590-6 s'installe
sous le galet d'entraînement.
1.
COUPER l'alimentation au niveau de la source de
puissance de soudage.
2.
Installer les accessoires de déconnexion rapide sur
la plaque de fixation en plastique en maintenant
l'écrou arrière immobile et en tournant l'accessoire.
3.
Couper le tubage sur la longueur souhaitée puis
installer le tube et les colliers de serrage pour tuyau
sur les accessoires.

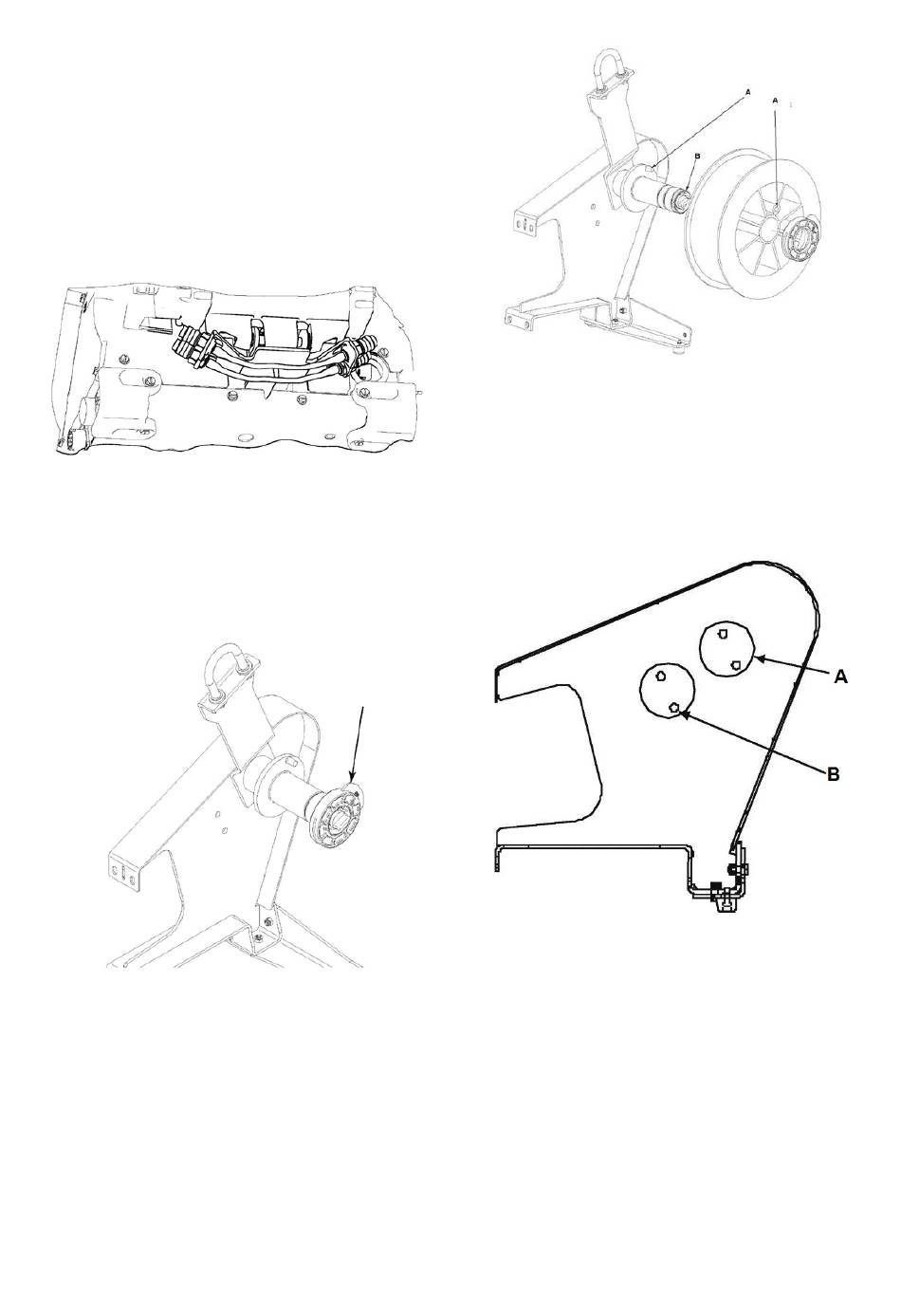

Figure 26
Chargement des bobines de fil
Les bobines de 22 – 27 kg requièrent un support de
dévidoir résistant K3343-1
1.
COUPER l'alimentation au niveau de la source de
puissance de soudage.
2.
Appuyer sur la barre de libération sur le collier de
retenue et le libérer de l'axe.
Figure 27
3.
Placer la bobine sur l'axe, en alignant la goupille de
frein de l'axe avec l'un des orifices se trouvant sur
l'arrière de la bobine. Une marque indicatrice sur
l'extrémité de l'axe montre l'orientation de la goupille
de maintien du frein. Vérifier que le fil se déroule de
la bobine dans le sens approprié.
4.
Remettre le collier de retenue en place, avec la
barre métallique s'engageant dans l'une des
rainures de l'axe. La barre de libération saute
lorsqu'il est engagé.
Français
Supports de dévidoir
Le Porte-bobine de Fil Série Normale K3342.1 est à
utiliser avec des rouleaux de 10 à 44 lb (4,5 à 20 kg).
Pour utiliser le Porte-bobine de Fil Série Lourde
K3343.1, placer l'axe dans l'emplacement, comme sur
l'illustration.
APPUYER SUR LA
BARRE DE
LIBÉRATION
Installation électrique
Câbles de Soudages Coaxiaux
(Voir Figure 30)
Les câbles de soudage coaxiaux sont des câbles de
soudage spécialement conçus pour le soudage STT™ et
par impulsions. Les câbles de soudage coaxiaux ont une
faible inductance, ce qui permet des changements
rapides de courant de soudage. Les câbles normaux ont
une inductance supérieure qui peut déformer la forme
d'onde STT™. Plus les câbles sont longs, plus
l'inductance est importante.
12
A. Aligner l'axe de freinage avec le trou
B. Marque indicatrice
Figure 28
A. Emplacement du vérin et de la poignée de
levage pour bobines de 50-60 lb
B. Emplacement du vérin et de la poignée de
levage pour bobines de 15-44 lb
Figure 29
