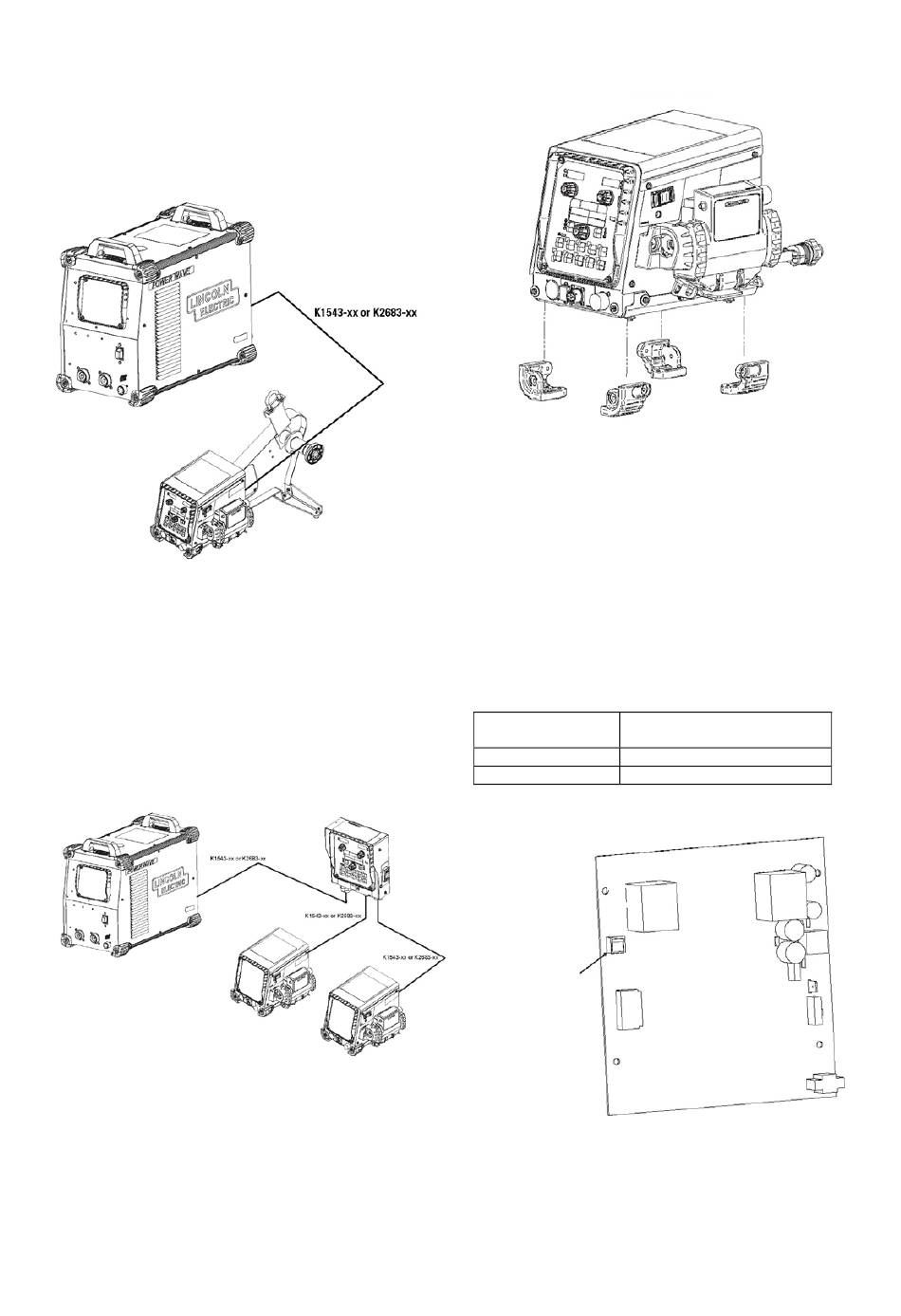

Configurations en banc
(Voir Figure 2)
Configuration en "Banc" signifie que l'interface usager est
montée directement sur le compartiment du galet
d'entraînement. Les configurations en Banc valides sont :
•
Galet d'entraînement simple
•
Galet d'entraînement double
•
Deux Galets d'entraînement simples
Figure 2
Configurations en flèche
(Voir Figure 3)
Configuration en "Flèche" signifie que l'interface usager
se trouve dans un boîtier de contrôle à part. Les
configurations en Flèche valides sont :
•
1 Boîtier de Contrôle + 1 Galet d'entraînement
simple
•
1 Boîtier de Contrôle + 1 Galet d'entraînement
double
•
1 Boîtier de Contrôle + 2 Galets d'entraînement
simples
Figure 3
L'Interface Usager peut se trouver à une distance
maximale de 200 pieds du galet d'entraînement.
Montage de la flèche
(Voir Figure 4)
Lorsque le galet d'entraînement doit être boulonné sur
une flèche ou une autre surface plate, ôter d'abord les
(4) pattes de montage en caoutchouc.
3 vis sécurisent chaque pied.
Français
Les boulons de montage qui maintiennent le galet
d'entraînement ne doivent pas dépasser sur plus de 1" à
l'intérieur du dévidoir de fil.
Conversion de l'interface usager
simple/double
(Voir Figure 5)
Le Power Feed 84 utilise la même interface usager pour
les modèles simples et doubles. Un interrupteur DIP
situé sur l'arrière du tableau de l'interface usager permet
d'établir la configuration du tableau.
1.
COUPER l'alimentation au niveau de la source de
puissance de soudage.
2.
Ôter les (4) vis qui maintiennent l'interface usager.
3.
Régler l'interrupteur DIP sur le côté arrière de
l'interface usager tel qu'indiqué dans le tableau.
CONFIGURATION
Simple
Double
4.
Remonter l'interface usager.
Interrupteur
DIP
Conversion de banc en flèche
(Voir Figure 6)
Transformer un dévidoir en « Banc » en un dévidoir en
« Flèche » signifie déplacer l'interface usager du galet
d'entraînement à un boîtier de contrôle.
6
Figure 4
RÉGLAGE DE
L'INTERRUPTEUR DIP
Marche
Éteint
Figure 5
