Composants Électriques; Module Du Moteur - Nibe AirSite GreenMaster-HP 12 Manuel D'installation

FC2 AA25
Raccordements hydrauliques
XL1 Raccordement, départ circuit de distribution
XL2 Raccordement, retour du circuit de distribu-
tion
XL40 Raccord, évacuation des condensats
Composants hydrauliques
EP14 Module compresseur
QM21 Vanne de purge, échangeur thermique
Sondes, etc.
BP12 Capteur pression, gaine d'air extrait
BP13 Capteur pression, filtre
BP14 Capteur pression, ventilateur
BT1 Sonde de température extérieure
1
Aucune illustration
Composants électriques
AA2 Carte de base
AA3 Carte d'entrée
AA4 Unité d'affichage
AA4-XF9 Port réseau (sans fonction)
AA4-XF3 Port USB
AA4-XF4 Sortie USB (sans fonction)
AA23 Carte de communication
AA25 Module AXC
FC1 Disjoncteur électrique
FC2 Module disjoncteur
QB1 Commutateur
RA2, RA3 Serre-câble
SF1 Commutateur
XF1 Connecteur, alimentation électrique vers le
compresseur, module pompe à cha-
leur-EP14
XF3 Connecteur, chauffage du compresseur
-EP14
GreenMaster-HP
XF4
XF5
XF13
Ventilation
EP16 Échangeur thermique
GQ2 Ventilateur
HQ10 Filtre à air
Divers
PZ2
Désignations conformes à la norme EN 81346-2.
1

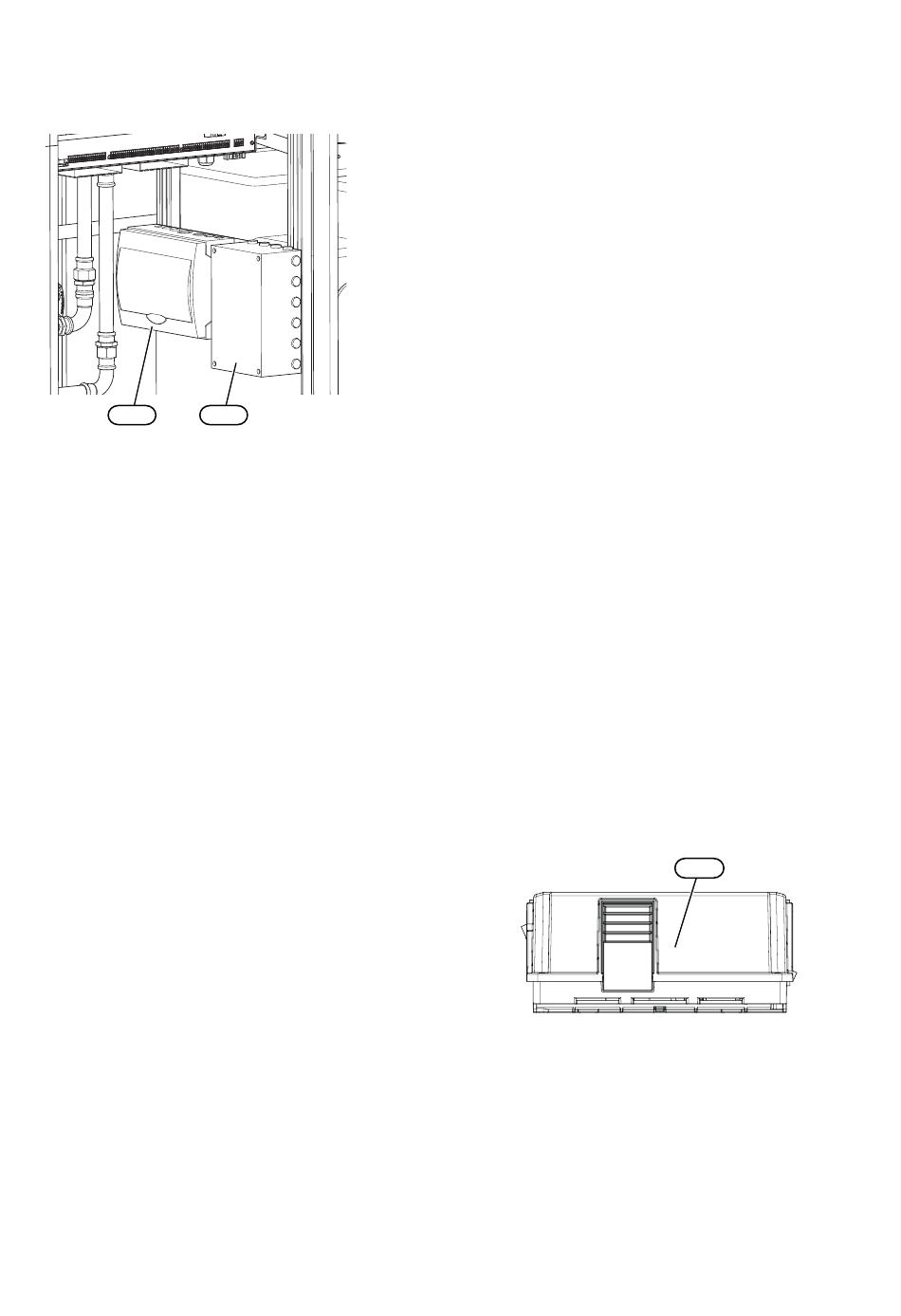

Module du moteur

Composants électriques
RA3 Serre-câble
Chapitre 3 | Présentation de la pompe à chaleur sur air extrait
Connecteur, pompe à eau glycolée, module
pompe à chaleur
Connecteur, pompe de chauffage, module
pompe à chaleur
Module du moteur de communication
Type de plaque, section de rafraîchissement
RA3
17
