6 Mise en service et réglage
Préparations
1. Vérifiez que le commutateur (SF1) est en position «
».
2. Vérifiez que les vannes de remplissages montées à
l'extérieur sont totalement fermées.
ATTENTION!
Vérifiez le disjoncteur miniature. Il peut avoir
été déclenché pendant le transport.
REMARQUE!
Ne démarrez pas GreenMaster-HP s'il y a un ri-
sque que l'eau présente dans le système ait
gelé.
Conduite
Après l'installation des tuyaux, mais avant l'isolation, le
côté eau glycolée du système doit être rempli d'eau,
purgé, puis subir un test de pression. Les tuyaux doivent
ensuite être vidés et purgés. Enfin, le système doit être
rempli d'une solution à 28 % d'éthylène glycol et d'eau.
Le côté du circuit de chauffage doit également être vidé
et subir un test de pression à l'eau.
REMARQUE!
Faites attention aux sources d'électricité
proches lorsque vous manipulez des liquides.
REMARQUE!
Enfilez des gants de protection avant toute
opération.
REMARQUE!
Veillez à ne pas endommager l'environnement
de la zone de travail. Risque de débordement.
REMARQUE!
Vérifiez que les composants nécessaires au fo-
nctionnement de l'unité sont installés et raccor-
dés à GreenMaster-HP.
Ventilation
Vérifiez les points suivants :
1. Le ventilateur (GQ2) doit tourner librement et au-
cune pièce du ventilateur ne doit être desserrée.
2. Le connecteur (HR10) situé à côté du ventilateur est
en position AUTO.
3. Les filtres à air (HQ10) sont propres et en parfait état.
4. Les ailettes et les tuyaux de l'échangeur thermique
(EP10) sont propres et en parfait état.
5. Les gaines sont correctement raccordées à GreenMa-
ster-HP.
6. La sonde (BP12) est correctement raccordée.
GreenMaster-HP
7. Tous les accessoires externes sont correctement rac-
cordés.
Vidage
Avant de commencer
Vérifiez que :
1. Toutes les vannes d'arrêt sont ouvertes.
2. Toutes les vannes de vidange, de purge et de rempli-
ssage et tous les clapets de service sont fermés.
3. Tous les autres raccords du circuit sont fermés.
4. Le raccord de remplissage (XL27) est raccordé à
l'arrivée d'eau du bâtiment.
5. Le raccord de remplissage (XL28) est raccordé au
système de vidange par un conduit flexible.
6. Le manomètre (BP6) n'est pas endommagé. Dans le
cas d'une augmentation de la pression de plus de
3 bar, les soupapes de sécurité risquent de se décle-
ncher.

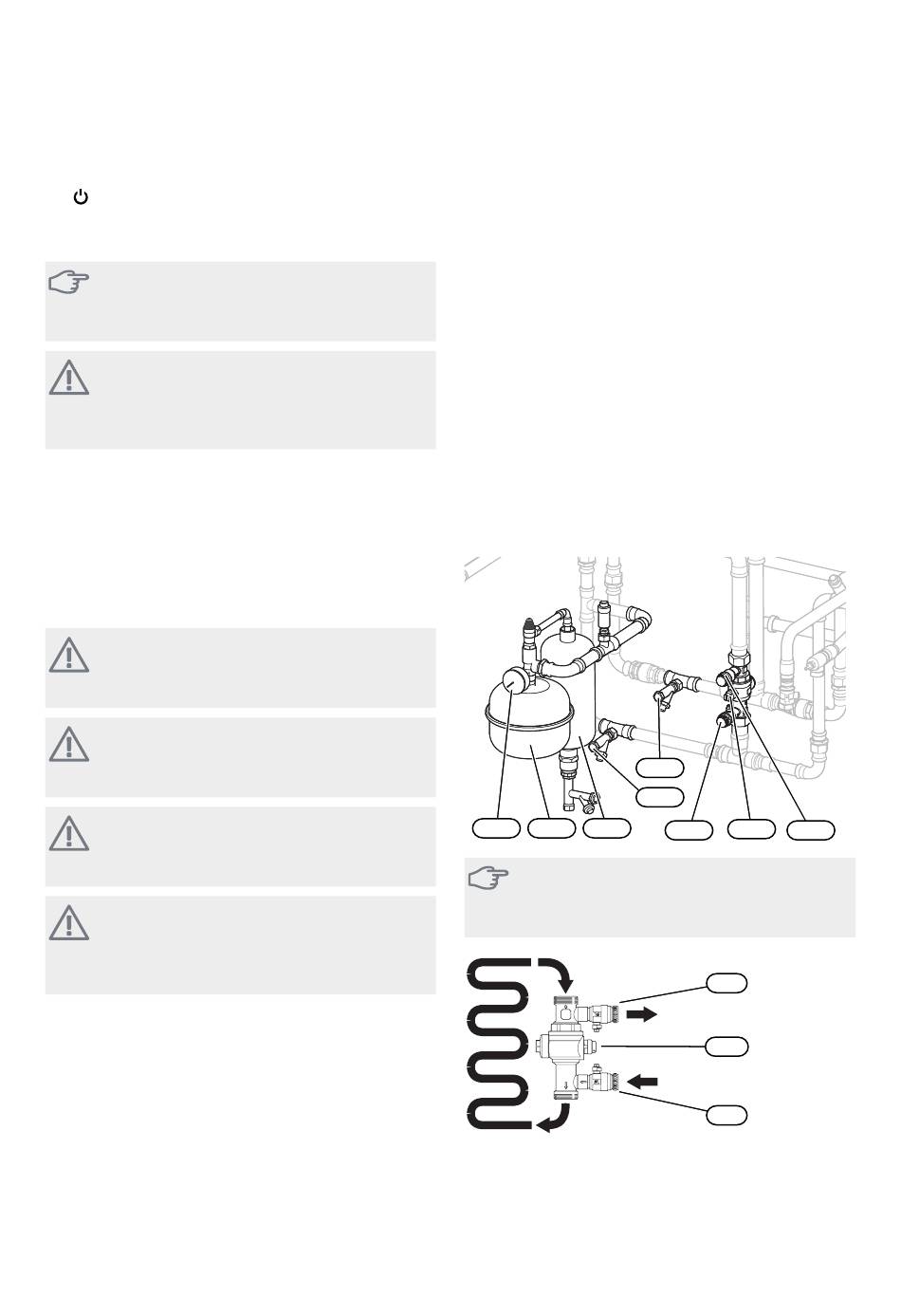

Système à saumure.
BP6
CM3
CM2
ATTENTION!
Une pince est nécessaire pour changer la posi-
tion du robinet de remplissage !
Chapitre 6 |
QM2.2
QM2.1
QM34
XL27
XL28
XL28
QM34
XL27
Mise en service et réglage
