6.11 Préparation du câblage
- Il est CONSEILLÉ de passer le câblage des périphériques (photocellules, radars, sélecteur, etc.) avant de mettre en
place la motorisation, étant donné qu'après il reste très peu d'espace pour introduire les mains. Il faut essayer de le
passer jusqu'à la hauteur de positionnement de l'armoire pour simplifier ensuite la connexion à cette dernière. Pour fixer
Cableado
câblage
les câbles, il faudra utiliser les passe-câbles fournis et les placer à l'emplacement indiqué dans le dessin ci-dessous.
6.12 Fixer les bras aux chariots
2 Vantaux mobiles
- Fixer les écrous séparateurs avec une clé plate de 10 en insérant par la partie arrière du
chariot les vis de M6x20 avec des rondelles dentées.
- Les bras resteront ainsi : le bras droit sur la position d'en haut (chariot intérieur droit) et le
gauche, sur la position d'en bas (chariot intérieur gauche).
1 Vantail mobile
-
Ouverture à droite
Fixer le bras au chariot droit supérieur.

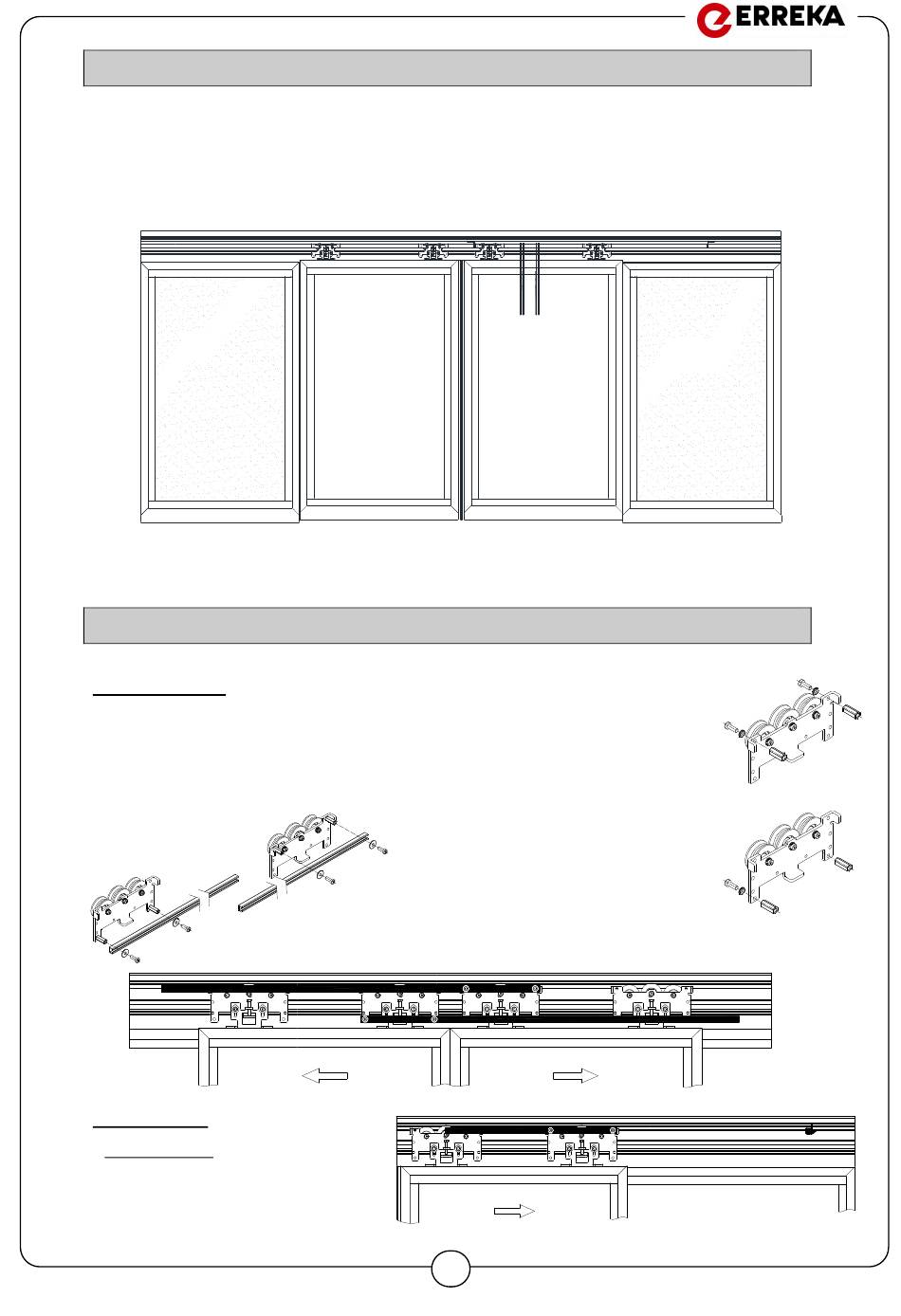

POSITIONNEMENT
DU CÂBLAGE
Brida de amarre
Pasacable
8
Utilisez un tournevis pour retirer le passe-câbles !
POSICIONAMIENTO
DEL CABLEADO
Chariot intérieur droit
Chariot intérieur gauche
