7 Fernsteuerung über einen Computer

7.1 Installation der PC-Software

Diese Anleitung bezieht sich auf die Version 2 .26 der PC-Software .
Systemvoraussetzung für die Installation des mitgelieferten Steuer-
programms ist ein Computer mit dem Betriebssystem Windows XP
mit Service Pack 3 oder einer höheren Windows-Version . Die
Bildschirm auflösung sollte mindestens 1024 × 768 Bildpunkte betra-
gen . Für die Installation der PC-Software das Installationsprogramm
„IMG Stage Line [...] .exe" auf der mitgelieferten CD starten und
den Anweisungen des Instal lationsprogramms folgen . Vor dem Be-
dienprogramm wird vom Installationsprogramm zusätzlich benötigte
Software installiert: ein Treiber (USB-to-serial) und die Hilfssoftware
„ .NET framework 4 .0", wenn diese nicht bereits auf dem Computer
installiert ist .
Nach der Installation ist für die Funktion des USB-Treibers eventuell
ein Neustart des Computers erforderlich .
Windows ist ein registriertes Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.

7.2 Steuerprogramm aufrufen

Auf dem Computer das Steuerprogramm „IMG Stage Line .exe" auf-
rufen . Das Hauptfenster (Abb . 7) mit einem Blockdiagramm und dem
Menü wird angezeigt .

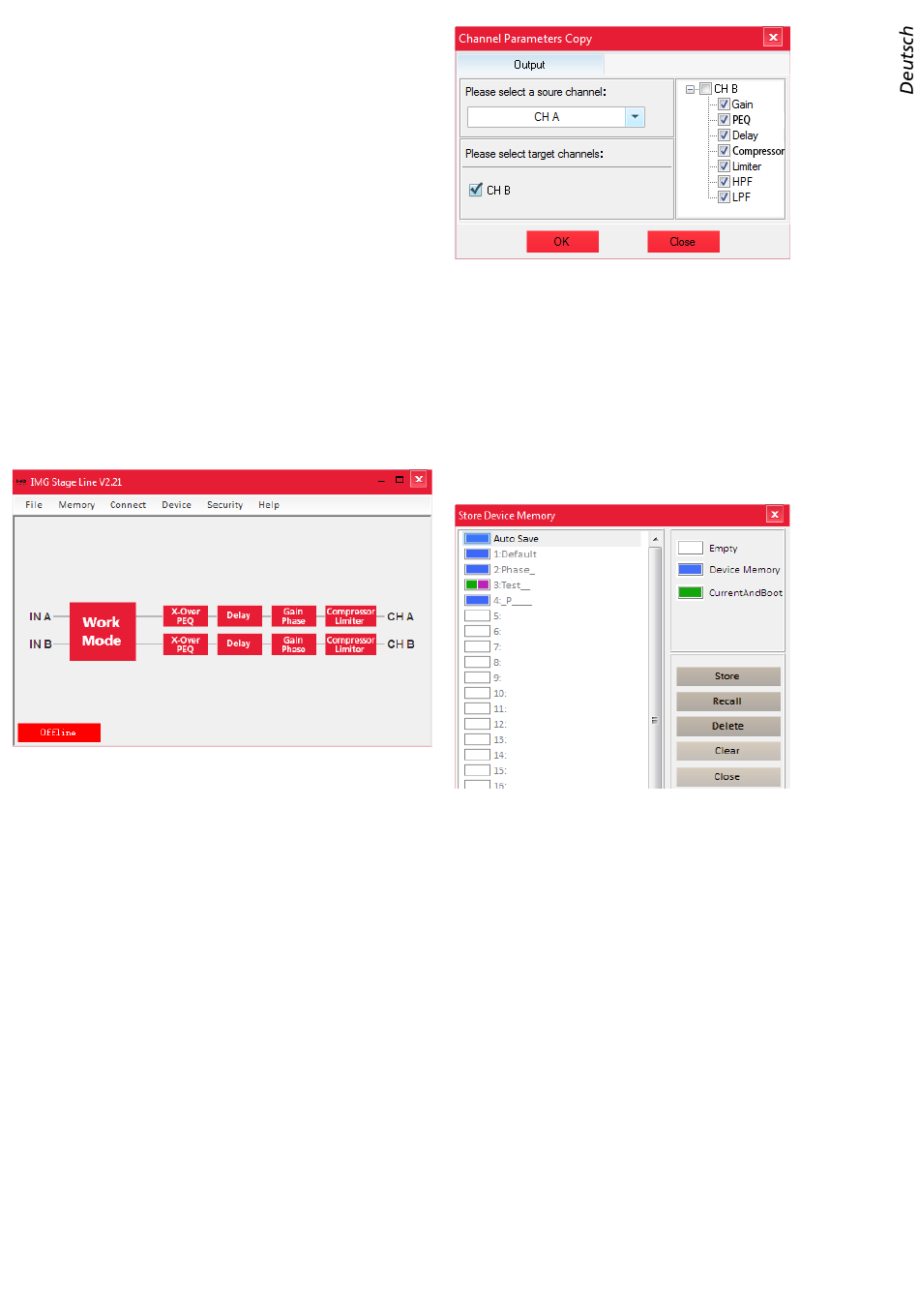

Abb. 7 Hauptfenster
Links unten wird der Verbindungsstatus angezeigt:
Offline (rot): keine Datenverbindung zum Verstärker
Online (grün): Der Verstärker ist verbunden und damit für die
lokale Bedienung gesperrt . Das Display (3) zeigt:
PC CONTROLLING
In der Regel verbindet sich das Programm nach dem Start automa-
tisch mit dem Verstärker . Über den Menüpunkt „Connect" kann das
Verbinden und Trennen manuell vorgenommen werden .
7.3 Menüfunktionen des Hauptfensters (Abb . 7)
7.3.1 Verbindung zum Verstärker
Für die manuelle Herstellung und Trennung einer Datenverbindung
zum Verstärker stehen folgende Menüpunkte zur Verfügung:
Connect  Port Select:
den vom USB-Treiber emulierten seriellen Port auswählen
Connect  Connect:
die Datenverbindung zum Verstärker herstellen
Connect  Disconnect:
die Datenverbindung zum Verstärker trennen
7.3.2 Einstellungen zwischen den Kanälen kopieren
Sollen die Einstellungen eines Verstärkerkanals in der Betriebsart Stereo
von dem anderen Kanal übernommen werden, den Menüpunkt „De-
vice  Channel Copy" aufrufen . Das folgende Fenster wird angezeigt:
Abb. 8 Kanaleinstellungen kopieren
1) Unter „... source channel" den Kanal wählen, dessen Einstellungen
übernommen werden sollen .
2) Unter „... target channel" für den Zielkanal einen Haken setzen .
3) Im rechten Bereich alle Funktionsblöcke wählen, von denen die
Einstellungen übernommen werden sollen .
4) Den Kopiervorgang mit „OK" bestätigen .

7.3.3 Preset-Speicher verwalten

Zur Verwaltung der Preset-Speicher eines verbundenen Verstärkers
den Menüpunkt „Memory  Device Memory" aufrufen . Das folgende
Fenster wird angezeigt:
Abb. 9 Preset-Speicher des Verstärkers
Auf der linken Seite wird die Belegung der 30 Speicherplätze im
Verstärker angezeigt:
Weiß: unbelegte Speicherplätze
Blau: belegte Speicherplätze
Grün: zuletzt geladenes Preset = Einschaltkonfiguration
Die Werksvoreinstellung (Betriebsart = Stereo, Gain = −20 dB, alle
Signalbearbeitungsfunktionen sind aus) auf Speichplatz 1 kann weder
geändert noch gelöscht werden .
Die Schaltflächen auf der rechten Seite haben folgende Funktionen:
Store: Speichern der aktuellen Einstellung auf dem links ange-
wählten Speicherplatz
Hinweis: Bitte beachten Sie bei der Vergabe des Preset-Namens,
dass das Display des Verstärkers nur die ersten 6 Zeichen und nicht
alle Sonderzeichen anzeigen kann .
Recall: Aufrufen der Konfiguration des gewählten Speicherplatzes
Delete: Löschen des gewählten Speicherplatzes
Hinweis: Soll das aktuelle Preset gelöscht werden, erscheint eine
zusätzliche Sicherheitsabfrage . Wird nach dem Löschen kein Preset
aufgerufen oder gespeichert, lädt der Verstärker beim Wiederein-
schalten die Werksvoreinstellung von Speicherplatz 1 .
Clear: Löschen aller Speicherplätze mit Ausnahme der Werks-
voreinstellung auf Speicherplatz 1
Close: Schließen des Fensters
