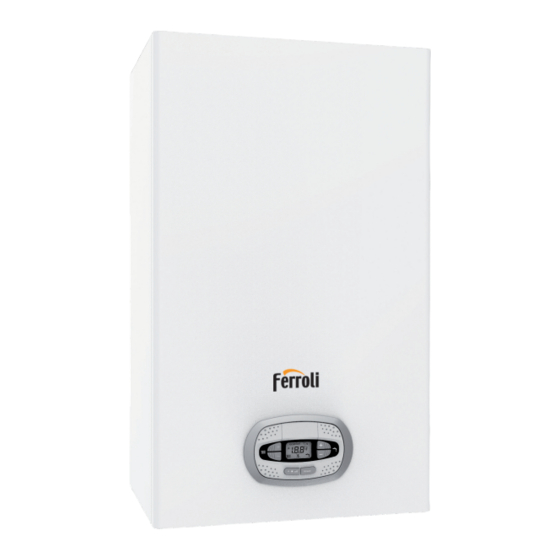

Sommaire des Matières pour Ferroli BLUEHELIX TECH RRT 28 C
Page 1
BLUEHELIX TECH RRT 28 C FR - INSTRUCTIONS D'UTILISATION, D'INSTALLATION ET D'ENTRETIEN...
Page 2
BLUEHELIX TECH RRT 28 C • Lire attentivement les avertissements repris dans le pré- précède compromet les conditions de sécurité de l'appa- sent manuel d'instructions fournissant des indications im- reil. portantes pour la sécurité de l'installation, son utilisation et •...
1.1 Introduction Cher Client, BLUEHELIX TECH RRT 28 C est un générateur thermique avec échangeur en acier inoxydable pour la production d'eau chaude sanitaire intégrée, à prémélange à condensation ; il offre un haut rendement et de faibles émissions ;...
BLUEHELIX TECH RRT 28 C Confort La demande Confort (rétablissement de la température intérieure de la chaudière) est signalée par le clignotement du symbole Confort. L'afficheur (rep. 12 - fig. 1) visualise la température actuelle de l'eau contenue dans la chaudière.
BLUEHELIX TECH RRT 28 C Au moment où l'on éteint la chaudière, la carte électro- nique reste encore sous tension. Le fonctionnement eau sanitaire et chauffage est désactivé. Le système antigel reste actif. Pour rallumer la chaudière, appuyer à nouveau sur la touche hiver/été/off (rep. 7 - fig. 1).
BLUEHELIX TECH RRT 28 C Réglage de la température d'eau chaude sanitaire Appuyer sur les touches sanitaire (rep. 1 et 2 - fig. 1) pour régler la température entre 40°C (minimum) et 55°C (maximum). En cas de puisages peu importants et/ou de température d'entrée de l'ECS élevée,...
BLUEHELIX TECH RRT 28 C Appuyer de nouveau sur la touche reset (rep. 6 - fig. 1) pendant 5 secondes pour quitter le menu « Température évolutive ». Si la température ambiante est inférieure à la valeur désirée, il est conseillé de définir une courbe supérieure et vice versa.
BLUEHELIX TECH RRT 28 C Réglage de la pression hydraulique de l'installation Afin d'éviter les retours de l'eau de chauffage dans le réseau d'eau potable, la fonction disconnexion (norme NFP 43011) au dispositif de remplissage de la chaudière est incorporée dans l'appareil.
BLUEHELIX TECH RRT 28 C 2. Installation 2.1 Dispositions générales L'INSTALLATION DE LA CHAUDIÈRE DOIT ÊTRE EFFECTUÉE PAR UN PROFESSIONNEL QUALIFIÉ CONFOR- MÉMENT AUX TEXTES RÉGLEMENTAIRES ET RÈGLES DE L'ART EN VIGUEUR ET AUX INSTRUCTIONS DE LA PRÉSENTE NOTICE. L'INSTALLATION D'UNE CHAUDIÈRE GAZ DOIT OBLIGATOIREMENT FAIRE L'OBJET D'UN CERTIFICAT DE CONFORMITÉ...
Page 11
BLUEHELIX TECH RRT 28 C Installation Textes réglementaires sur l'installation des chaudières avec système ventouse. 1. Les orifices d'évacuation des appareils à circuit étanche rejetant les gaz brûlés à travers un mur extérieur doivent être situés à 0,40 m au moins de toute baie ouvrante et à 0,60 mètre de tout orifice d'entrée d'air de ventilation.
Page 12
BLUEHELIX TECH RRT 28 C Surface minimale des aérations nécessaires (en vue seulement du refroidissement) SYSTEM DEVACUATION SURFACE RESERVEE COMPART. ETANCHE SITUATION A LAERATION LAPPAREIL DANS UNE PIECE AUCUNE SUPERIEURE AERATION 252 cm DANS UN LOCAL INFERIEURE DONNANT SUR UNE...
BLUEHELIX TECH RRT 28 C 2.3 Raccordements hydrauliques Avertissements L'évacuation de la soupape de sûreté doit être raccordée à un entonnoir d'écoulement, ou à une tuyauterie de récupération, pour éviter le dégorgement d'eau au sol en cas de surpression dans le circuit de chauffage. Dans le cas contraire, si la soupape de sûreté...
BLUEHELIX TECH RRT 28 C Caractéristiques de l'eau de l'installation Les chaudières BLUEHELIX TECH RRT 28 C peuvent être installées dans des systèmes de chauffage sans apport significatif d'oxygène (réf. installations de « type I » selon la norme EN14868). En cas d'installations dotées d'amenée permanente d'oxygène (par exemple, plancher chauffant sans tuyaux pourvus d'une bar-...
BLUEHELIX TECH RRT 28 C 2.4 Raccordement gaz Avant de procéder au raccordement, s'assurer que l'appareil est conçu pour fonctionner avec le type de combustible disponible. Le raccordement au gaz doit être effectué au raccord prévu (voir fig. 56) , conformément aux normes en vigueur ;...
BLUEHELIX TECH RRT 28 C Accès au bornier et au fusible Après avoir retiré le panneau avant ( *** 'Ouverture du panneau avant' on page 35 ***), il est possible d'accéder au bor- nier (M) et au fusible (F) en suivant les indications décrites ci-après (fig. 22 et fig. 23). Les bornes indiquées en fig. 23 doivent être à...
BLUEHELIX TECH RRT 28 C 2.6 Conduits de fumée LES CHAUDIÈRES DOIVENT ÊTRE INSTALLÉES DANS DES LOCAUX RÉPONDANT AUX EXIGENCES D’AÉRATION FONDAMENTALES. POUR NE COURIR AUCUN RISQUE D'ASPHYXIE OU D'INTOXICA- TION. LIRE LES CONSIGNES D'INSTALLATION ET D'ENTRETIEN AVANT D'INSTALLER L'APPAREIL.
BLUEHELIX TECH RRT 28 C Raccordement avec des tubes coaxiaux fig. 24 - Exemples de raccordement avec des conduits coaxiaux ( = Air / = Fumées) Tableau 3- Longueur maximum des tuyaux coaxiaux Coaxial 60/100 Coaxial 80/125 Longueur maximale admissible (horizontale)
BLUEHELIX TECH RRT 28 C Utilisation du tuyau flexible Ø50 et Ø60 (pour tubage uniquement) Dans le graphique sont inclus les accessoires de départ réf. 041087X0 pour le Ø50 et réf. 041050X0 pour le Ø60. Il est possible d’utiliser au maximum 4 mètres de cheminée Ø80 mm entre la chaudière et la passage au diamètre réduit (Ø50 ou Ø60), et au maximum 4 mètres de cheminée Ø80 mm sur l'aspiration (avec la longueur maximale des che-...
Page 20
BLUEHELIX TECH RRT 28 C Raccordement au conduit collectif Raccordement au système collectif d'évacuation 3 CE type TUC Noter que sur toutes les chaudières murales étanches à ventousesFERROLI est apposé le marquage CE. En outre, ces chaudières sont prévues pour fonctionner avec une configuration maximale pouvant atteindre 4 m, en utili- sant des conduits coaxiaux Ø...
Page 21
BLUEHELIX TECH RRT 28 C Montage a) Description des composants : Le raccordement de la chaudière étanche à ventouse FERROLI à un système 3 CE s'effectue selon le schéma de prin- cipe suivant : Conduit collectif Pièce de raccordament sur système 3 CE fig.
BLUEHELIX TECH RRT 28 C 2.7 Raccordement de l'évacuation de la condensation AVERTISSEMENTS La chaudière est munie de siphon interne pour l'évacuation des condensats. Installer le tubage flexible « B » avec em- boîtement par pression. Avant la mise en service, remplir le siphon avec environ 0,5 l d'eau et relier le tuyau flexible au circuit d'évacuation.
BLUEHELIX TECH RRT 28 C 3. Utilisation et entretien TOUTES LES OPÉRATIONS DE RÉGLAGE DÉCRITES DANS CE CHAPITRE PEUVENT ÊTRE EFFEC- TUÉES UNIQUEMENT PAR UN PROFESSIONNEL QUALIFIÉ. 3.1 Réglages Transformation du gaz d'alimentation ème ème L'appareil peut fonctionner au gaz de la 2 famille ou de la 3 , cette indication étant clairement lisible sur l'em-...
BLUEHELIX TECH RRT 28 C Tableau 5- Position THROTTLE et définition du paramètre Famille du gaz Type de gaz Position Throttle Réglage du paramètre G20 - G25 - G27 - G25.1 - G25.3 ème G230 ème G30 - G31 ème fig.
Page 25
BLUEHELIX TECH RRT 28 C Calibrage 100 % IMPORTANT : PENDANT LA PROCÉDURE DE TARAGE AUTOMATIQUE ET LE CONTRÔLE DE LA VALEUR DU , LA CHAUDIÈRE DOIT NÉCESSAIREMENT AVOIR LE PANNEAU AVANT FERMÉ ET LES CONDUITS D’ASPIRATION/ÉVACUATION DES FUMÉES COMPLÈTEMENT ASSEMBLÉS.
BLUEHELIX TECH RRT 28 C Activation du mode TEST Effectuer une demande chauffage ou sanitaire. Appuyer simultanément sur les touches chauffage (rep. 3 et 4 - fig. 1) pendant 5 secondes pour activer le mode TEST. La chaudière s'allume à la puissance maximale de chauffage fixée comme décrit dans le paragraphe suivant.
BLUEHELIX TECH RRT 28 C Menu Service L’ACCÈS AU MENU SERVICE ET LA MODIFICATION DES PARAMÈTRES NE PEUVENT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL QUALIFIÉ. Appuyer 10 secondes sur la touche Reset pour accéder au Menu Service de la carte.
Page 28
BLUEHELIX TECH RRT 28 C Sommaire Description Plage Défaut 0-24 heures (temps pour la désactivation Heures sans puisage d’ECS (b01=1) 24 heures momentanée du confort sans puisage) 0-24 heures (temps pour la désactivation Sans influence sur le réglage (b01=2) 24 heures momentanée du confort sans puisage)
Page 29
BLUEHELIX TECH RRT 28 C Sommaire Description Plage Défaut Varier la valeur de 0 à 10, en appuyant sur la Rétablissement des valeurs d’usine touche « sanitaire + ». Confirmer en appu- yant sur la touche « chauffage + ».
Page 31
BLUEHELIX TECH RRT 28 C « Sc » - Menu Paramètres contrôle combustion L’ACCÈS AU MENU « Sc » ET LA MODIFICATION DE SES PARAMÈTRES NE PEUVENT ÊTRE EFFECTUÉS QUE PAR UN PERSONNEL QUALIFIÉ. Appuyer sur les touches Chauffage pour parcourir la liste des paramètres, respectivement en ordre croissant ou décro- issant.
Page 32
BLUEHELIX TECH RRT 28 C Procédure de modification du paramètre SC12 : • Faire fonctionner la chaudière en mode chauffage ou sanitaire et appuyer sur la touche reset (rep. 6 fig. 1) pendant 10 secondes. • L'afficheur visualise 100 et l’indication « Co » clignotante ; appuyer sur la touche « chauffage + », (rep. 4 fig. 1) ju- squ’à...
Page 33
BLUEHELIX TECH RRT 28 C « In » = Menu Informations 12 informations sont disponibles. En appuyant sur les touches Chauffage, il sera possible de parcourir la liste des informations, respectivement dans l'or- dre croissant ou décroissant. Pour visualiser leur valeur, il suffit d'appuyer sur les touches Sanitaire.
BLUEHELIX TECH RRT 28 C 3.2 Mise en service Avant d'allumer la chaudière • Vérifier l'étanchéité de l'installation du gaz. • Vérifier le prégonflage correct du vase d'expansion. • Remplir le circuit d'eau et assurer la purge d’air complète de la chaudière et de l’installation.
BLUEHELIX TECH RRT 28 C 3.3 Entretien AVERTISSEMENTS TOUTES LES OPÉRATIONS D'ENTRETIEN ET DE REMPLACEMENT DOIVENT ÊTRE CONFIÉES À DES TECHNICIENS SPÉCIALISÉS ET QUALIFIÉS. Avant d'effectuer une quelconque opération à l'intérieur de la chaudière, la mettre hors tension et fer- mer le robinet du gaz en amont Le non-respect de cette consigne entraîne le risque d'explosion,...
BLUEHELIX TECH RRT 28 C Contrôle périodique Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer par un professionnel qualifié un contrôle annuel qui prévoit les opérations suivantes : • Les dispositifs de commande et de sécurité (vanne à gaz, débitmètre, thermostats, etc...) doivent fonctionner correctement.
BLUEHELIX TECH RRT 28 C Échangeur à plaques Avant d’entreprendre les opérations décrites ci-dessous, il convient de prévoir la mise en place de protections destinées à éviter que d’éventuelles fuites accidentelles d’eau puissent pénétrer dans la boîte de jonction de la chaudière et à...
BLUEHELIX TECH RRT 28 C Remplacement de l’échangeur principal Avant d’entreprendre les opérations décrites ci-dessous, il convient de prévoir la mise en place de protections destinées à éviter que d’éventuelles fuites accidentelles d’eau puissent pénétrer dans la boîte de jonction de la chaudière et à...
Page 39
BLUEHELIX TECH RRT 28 C Démontage du brûleur et nettoyage de l’échangeur 3.5 mm fig. 43 • Couper l’alimentation électrique et fermer le robinet du gaz en amont de la vanne. • Dévisser les 5 vis qui fixent le couvercle de l’échangeur.
BLUEHELIX TECH RRT 28 C Remplacement de l’isolant de l’échangeur • Couper l’alimentation électrique et fermer le robinet du gaz en amont de la vanne. • Déposer le capot de l'échangeur et le brûleur (voir fig. 43). • Dégager l’électrode « 1 ».
BLUEHELIX TECH RRT 28 C Remplacement de la carte électronique fig. 45 • Couper l’alimentation électrique et fermer le robinet du gaz en amont de la vanne. • Après avoir tourné le boîtier renfermant la carte électronique, soulever le couvercle en agissant sur les ailettes « 2 ».
BLUEHELIX TECH RRT 28 C Dépose de la vanne de dérivation Avant d’entreprendre les opérations décrites ci-dessous, il convient de prévoir la mise en place de protections destinées à éviter que d’éventuelles fuites accidentelles d’eau puissent pénétrer dans la boîte de jonction de la chaudière et à...
BLUEHELIX TECH RRT 28 C Nettoyage ou remplacement du débitmètre Avant d’entreprendre les opérations décrites ci-dessous, il convient de prévoir la mise en place de protections destinées à éviter que d’éventuelles fuites accidentelles d’eau puissent pénétrer dans la boîte de jonction de la chaudière et à...
BLUEHELIX TECH RRT 28 C 3.4 Dépannage Diagnostic Afficheur LCD éteint Vérifier que la carte soit alimentée en énergie électrique : à l’aide d'un multimètre numérique, vérifier la présence de la tension d’alimentation. À défaut, vérifier le câblage. Si, par contre, la tension est suffisante (plage 195 – 253 Vca), vérifier l’état du fusible (3.15AL@230VAC).
Page 45
BLUEHELIX TECH RRT 28 C Tableau des anomalies Tableau 6- Liste des anomalies Code anomalie Anomalie Causes probables Solution Contrôler l'arrivée régulière du gaz à la chaudière et Manque d'alimentation de gaz que l'air est éliminé des tuyaux Contrôler le câblage de l’électrode ; vérifier ensuite Anomalie électrode d'allumage/...
Page 46
BLUEHELIX TECH RRT 28 C Code anomalie Anomalie Causes probables Solution Intervention sécurité du conduit Anomalie F07 générée 3 fois ces Voir anomalie F07 d'évacuation des fumées dernières 24 heures Tension d'alimentation inférieure Problèmes au réseau électrique Vérifier l'installation électrique à...
BLUEHELIX TECH RRT 28 C 4.4 Tableau des caractéristiques techniques Tableau 7- Tableau des caractéristiques techniques Caractéristique Unité BLUEHELIX TECH RRT 28 C CODES D'IDENTIFICATION DES PRODUITS 0T3B2AOA PAYS DE DESTINATION CATÉGORIE DE GAZ II2E+3+ (FR) Débit thermique maxi chauffage 24,5 Débit thermique mini chauffage...
BLUEHELIX TECH RRT 28 C 4.5 Diagrammes Hauteur d’élévation résiduelle disponible à l’installation BLUEHELIX TECH RRT 28 C H [m H 1000 1200 1400 fig. 61- Hauteur d’élévation résiduelle disponible à l’installation 4.6 Schéma électrique Ventilateur Circulateur circuit chauffage Capteur de température chauffage Sonde température ECS...
Page 53
BLUEHELIX TECH RRT 28 C fig. 62- Schéma électrique Attention: Avant de brancher le thermostat d'ambiance ou la chronocommande à distance, défaire le pon- tage sur le bornier. Dans le cas de connexion de plusieurs zones du circuit hydraulique gérées par des thermostats avec contact sec et dans la nécessité...
