Première mise en service
6.6
Arbre à cardan
6.6.4
Monter l'arbre à cardan sur la machine
1
RP000-281
ü La machine est à l'arrêt et sécurisée,
ü La longueur de l'arbre à cardan est adaptée au tracteur,
ü Le barillet de protection est monté,

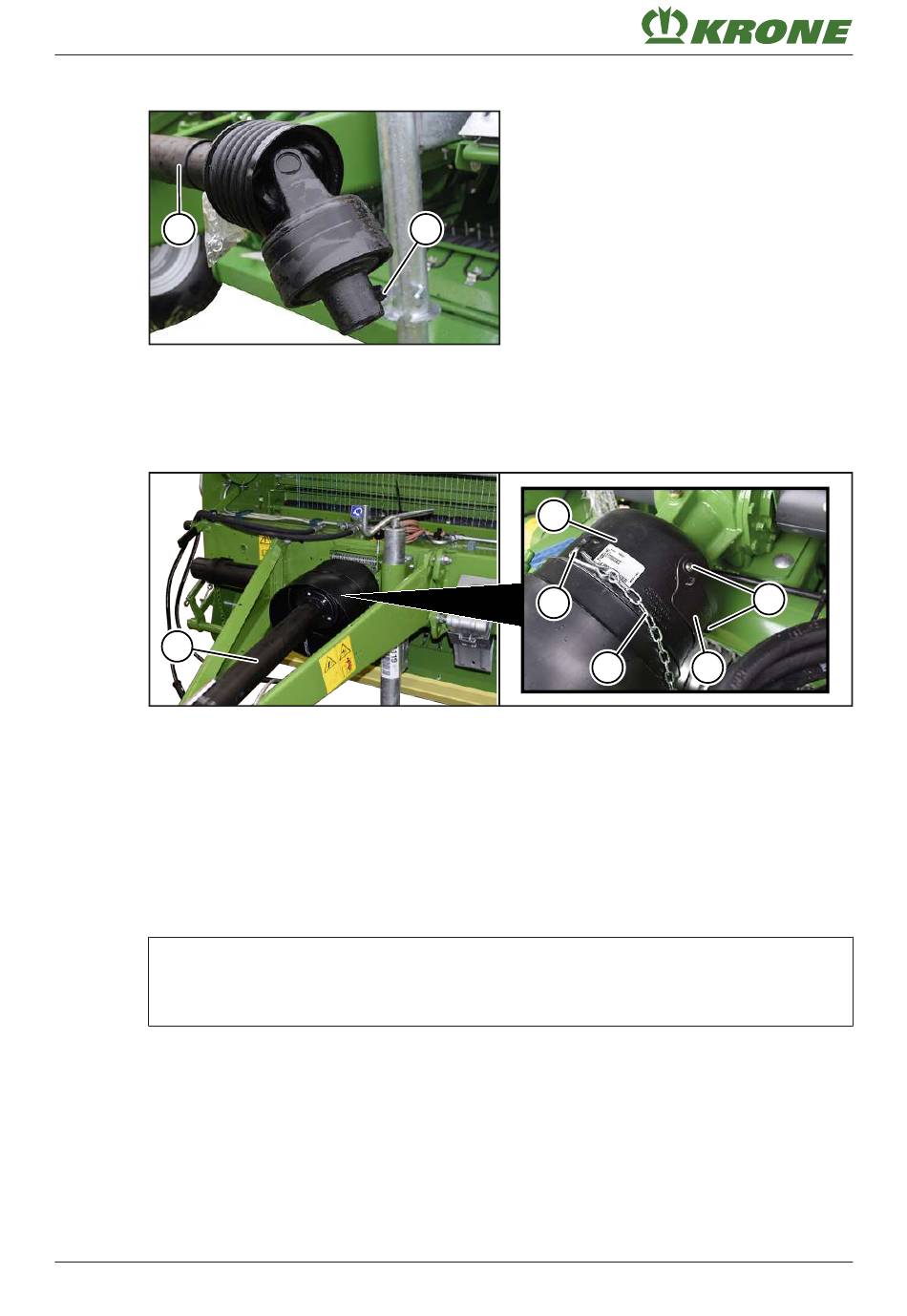

„ Démonter le raccord à vis (2) sur l'arbre à cardan (1).
1
RPG000-179
„ Pour mieux accéder au raccord à vis (2) sur l'arbre à cardan (1), démonter les raccords à
vis (7) et retirer le couvercle (6) sur le barillet de protection (3).
„ Faire glisser l'arbre à cardan (1) sur l'embout de prise de force de la machine.
„ Monter le raccord à vis (2) par le trou ainsi créé derrière le couvercle (6). Pour le couple de
serrage, se reporter à la notice d'utilisation fournie de l'arbre à cardan.
„ Monter le couvercle (6).
„ Accrocher la chaîne de maintien (5) dans l'œillet (4) sur le barillet de protection (3) pour
éviter qu'elle ne tourne aussi.
INFORMATION
Pour de plus amples informations, tenir compte de la notice d'utilisation de l'arbre à cardan
fournie.
52
2
voir
Page 26.
voir
Page 51.
3
4
Notice d'utilisation originale 150000148_09_fr
voir
Page 50.
5
6
Bellima F 130
