Sistemi Elettronici
di Apertura Porte e Cancelli
International registered trademark n. 804888

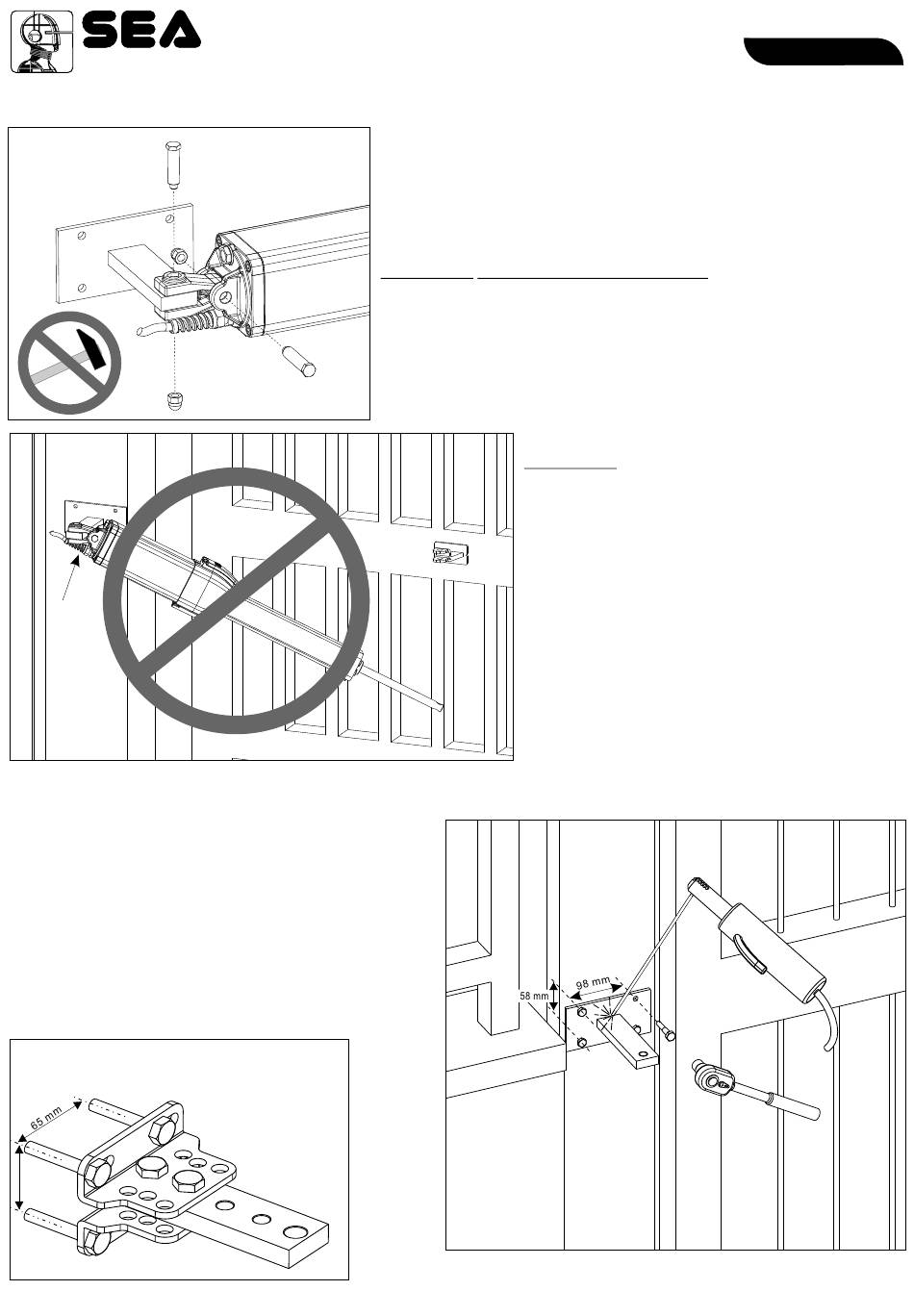

INSTALLATION FOURCHE OSCILLANTE
(1)
Fig. 9

INSTALLATION ATTAQUE POSTERIEUR

Selon le type d'ouverture (intérieure ou extérieure) et
la rotation maxie du vantail choisie (voir pag. 29), il
faut couper (en avant) la bride en respectant le quota
"a" de pag. 29 et après souder comme dans fig. 10.
Le support doit être positionné de façon que
l'opérateur est parfaitement horizontal (Fig.10,
Fig.12).
Attaque postérieur réglable (avec vis)
(Accessoire sur demande)
55 mm
Fig. 11
30
67411170
®
Fig. 8
PRELIMINAIRES
-Ouvrir soigneusement l'emballage, faisant attention de
ne pas perdre les composants reportés dans fig. 3.
-Fixer la fourche oscillante comme dans fig.8.
Attention: ne pas utiliser le marteau pour insérer le pivot en
laiton court; insérer le pivot dans la fourche et dans la bride
avec la simple pression des mains
Attention:
Ne pas incliner l'opérateur hydraulique outre
l'angle permi par la fourche oscillante (1),
risque de rupture de la même.
Fig. 10
REV 03 - 07/2012
MINI TANK
Fran ais
Français
