Ceraphant T PTC31, PTP31, PTP35
3.4

Montage

Possibilités de montage typiques pour le Ceraphant T − voir fig. suivante :
• Mesure de pression dans les gaz (à gauche)
Monter le Ceraphant T avec robinet de fermeture au-dessus du piquage de prélèvement afin
que la condensation puisse éventuellement s'écouler dans le process.
• Mesure de pression dans les vapeurs (milieu)
Monter le Ceraphant T avec siphon en-dessous du piquage de prélèvement. Remplir le siphon
de liquide avant la mise en service.
• Mesure de pression dans les liquides (à droite)
Monter le Ceraphant T en-dessous ou à même hauteur que le piquage de prélèvement.

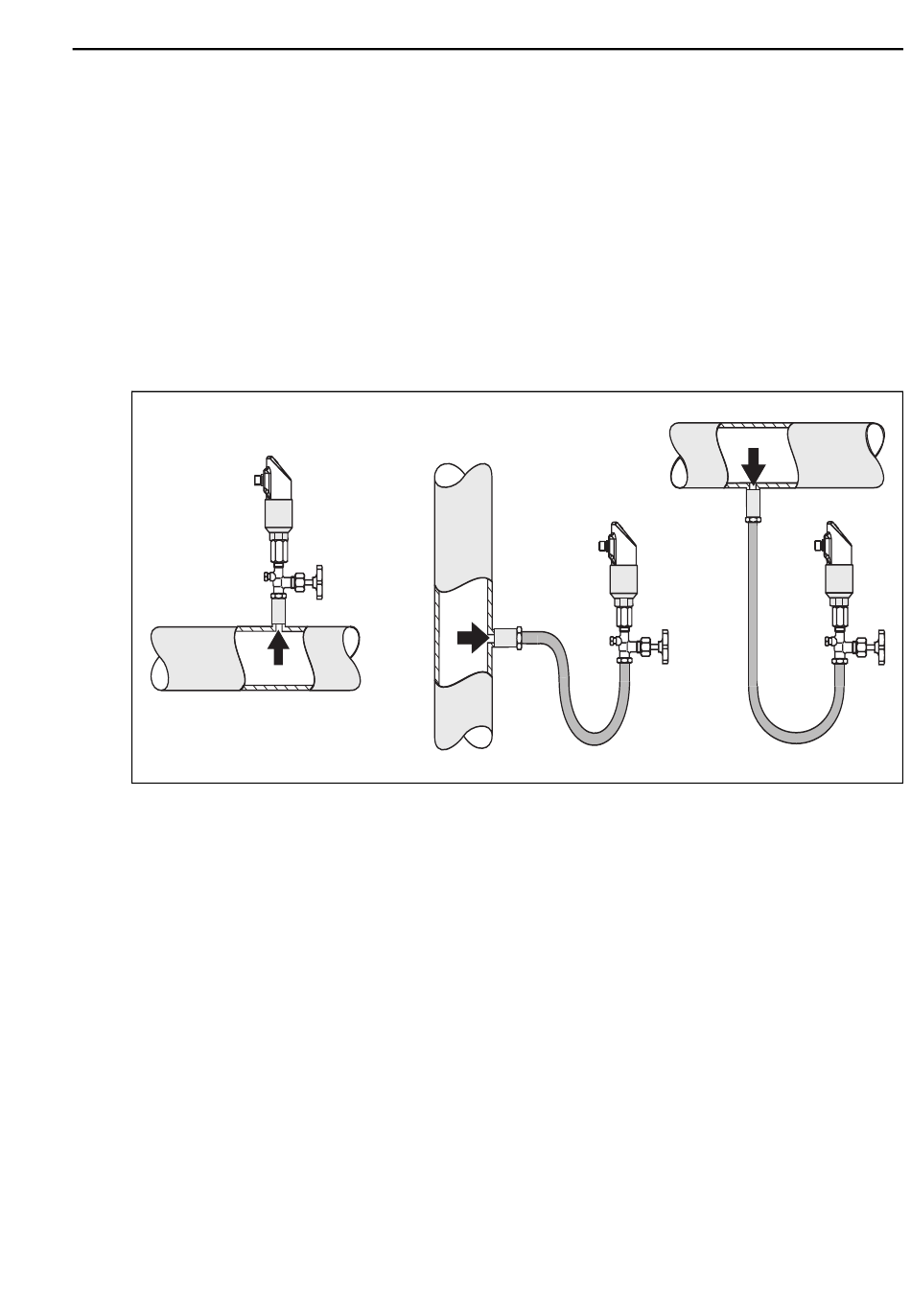

Fig. 3 :
Possibilités de montage pour mesure de pression dans les gaz, vapeurs et liquides.
➀ Ceraphant T
➁ Robinet de fermeture
➂ Siphon
Conseils de montage :
• Ne pas monter l'appareil dans la veine de produit ou à un endroit soumis à des impulsions de
pression.
• L'étalonnage et le contrôle du fonctionnement sont simplifiés lorsque l'appareil est monté
après un robinet de fermeture.
• Du fait de l'implantation du Ceraphant T, on pourra avoir un décalage du zéro, c'est-à-dire
pour un réservoir vide la valeur mesurée n'est pas nulle. Ce décalage du zéro peut être corrigé
− voir chapitre "Configuration".
• L'affichage local peut être orienté électroniquement de 180° − voir chapitre "Configuration".
• Le boîtier peut être orienté de max. 310°.
• Raccord process G ½A affleurant, couple de serrage max. 40 Nm (pour PTP31).
Endress+Hauser
➀
➁
➀
➁
➂ ➂
P01-PTx3xxxx-11-xx-xx-xx-001
Montage
➀
➁
7
