Montage
3.3

Raccord process

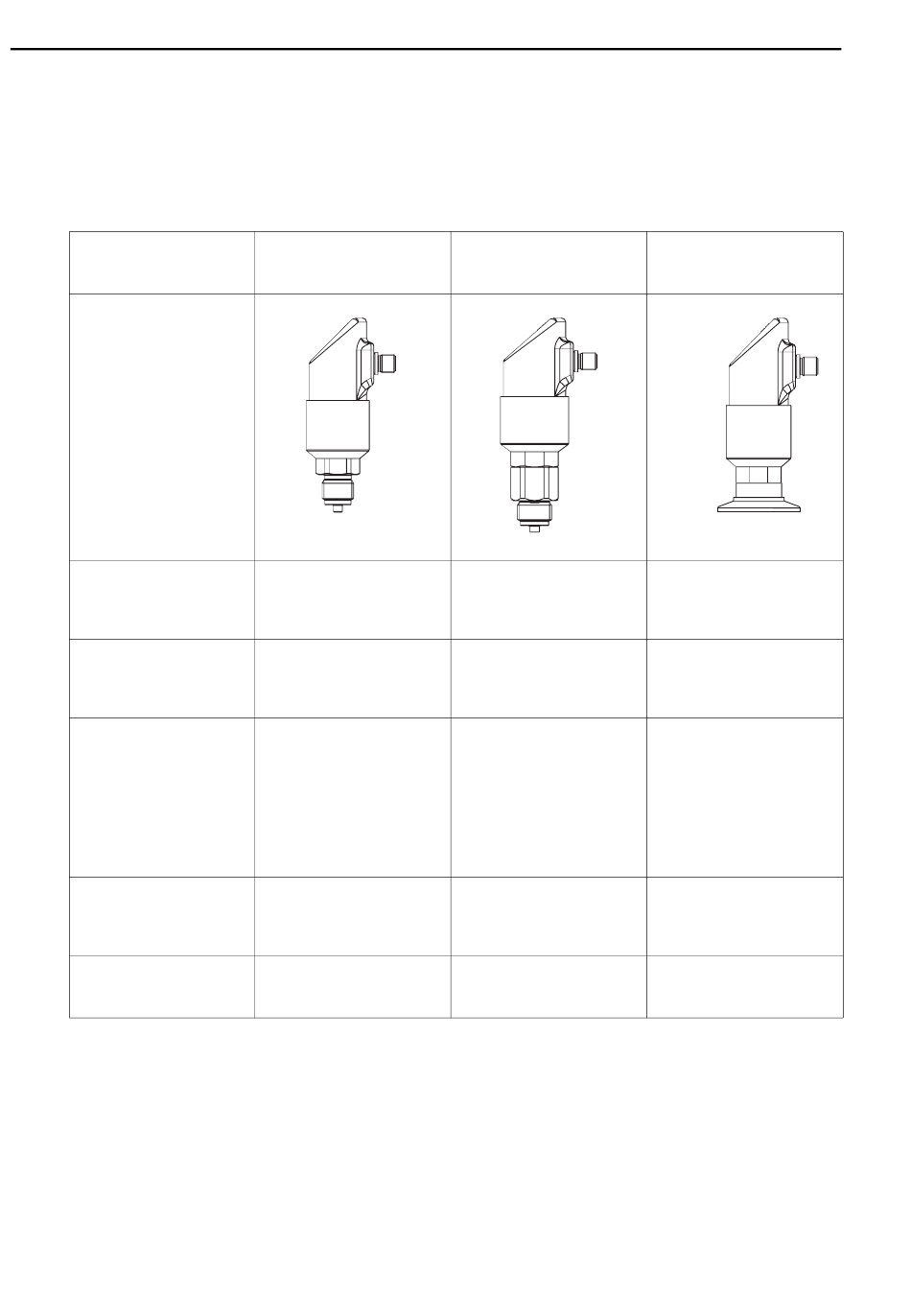

Le tableau suivant indique les variantes du Ceraphant T.
Une description détaillée des raccords process et leurs dimensions figurent dans l'Information
technique TI 384P.
Famille de produits
Ceraphant
Cellule de mesure
Domaine d'application
Raccord process
Gamme de mesure
Température de process
6
PTC 31
Capacitive et membrane
®
céramique (Ceraphire )
Mesure et surveillance de
pressions absolues et relatives
Filetage/taraudage
− G ¼ intérieur
− G ¼A et G ½A
− G ½A, perçage 11 mm
− M 12x1,5
− 7/16-20 UNF
− ¼ FNPT et ½ MNPT
0...0,1 bar/1,5 psi
jusqu'à
0...40 bar/600 psi
−40...+100 °C
Ceraphant T PTC31, PTP31, PTP35
PTP 31
Piézorésistive et membrane
métallique
Mesure et surveillance de
pressions absolues et relatives
Filetage/taraudage
− G ¼ intérieur
− G ¼A et G ½A
− G ½A, perçage 11 mm
− M 12x1,5
− 7/16-20 UNF
− ¼ FNPT et ½ MNPT
et G½A, affleurant
0...1 bar/15 psi
jusqu'à
0...400 bar/6000 psi
−40...+100 °C
PTP 35
Piézorésistive et membrane
métallique pour applications
hygiéniques
Mesure et surveillance de
pressions absolues et relatives
dans les process hygiéniques
Hygiénique
− Clamp ½"- 2"
− G 1A
− Varivent F, N
− DIN 11851
− APV-Inline
− SMS 1½"
0...1 bar/15 psi
jusqu'à
0...40 bar/600 psi
−40...+100 °C
(135 °C max. 1 heure)
