Cleanfit CPA875
Endress+Hauser
4. Retirer le bouchon jaune (pos. 3).
5. Visser l' " adaptateur Gel - KCl" (pos. 6) à la place du bouchon et serrer à la main (3 Nm
(2.2 lbf ft)).
6. Serrer le contre-écrou à la main (dans le sens des aiguilles d' u ne montre), puis utiliser
une clé à fourche (SW 24 mm) pour effectuer ¼ de tour.
7. Revisser le tube rétractable.
8. Visser le capteur (→  33, pos. 4) à l' a ide de la clé à fourche (pos. 1) et serrer à la
main (3 Nm (2.2 lbf ft)).
9. Remettre la clé à fourche dans le capot.
10. Monter le capot sur le support. Ce faisant, guider le câble de mesure à travers le
presse-étoupe (partie supérieure du capot).
2
1

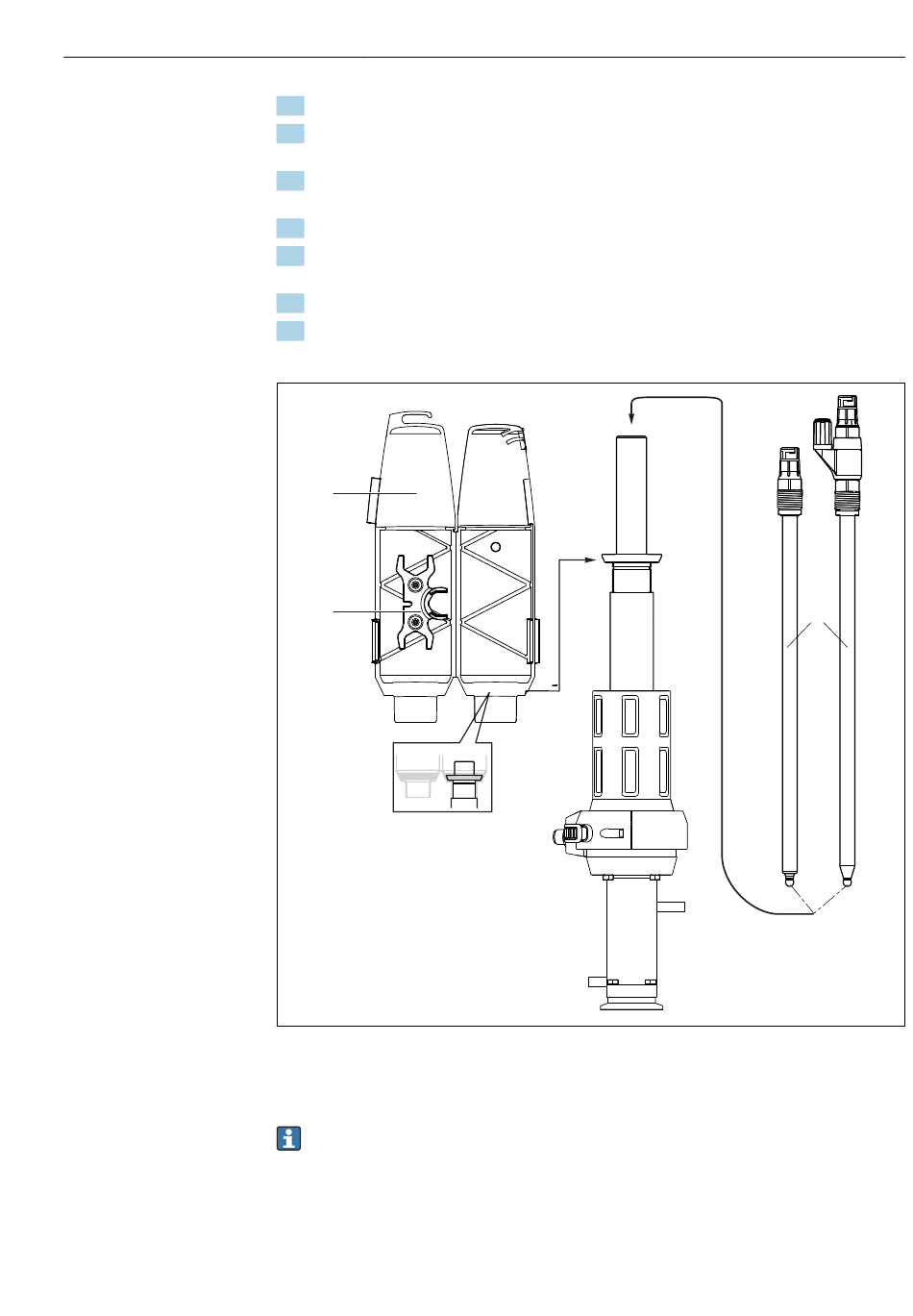

 33 Montage du capteur, partie 2
1 Clé à fourche
2 Capot
4 Capteur de 360 mm à remplissage gel ou KCl
Toujours monter le capot avant d' a ctionner le support en position de mesure. Le capot
ne peut pas être retiré dans la position de mesure et, par conséquent, empêche le
démontage du capteur.
Montage
4
A0030189
