Caractéristiques générales
Pompe
Les pompes CHIE sont des pompes centrifuges,
compactes, horizontales, non auto-amorçantes équi-
pées de moteurs MGE.
Tous les composants de la CHIE en contact avec le
liquide pompé sont en acier inoxydable AISI 316 (DIN
W.-Nr. 1.4401).
Tous les paliers sont auto-lubrifiés par le liquide
pompé.
La garniture mécanique est une garniture mécanique
simple, non équilibrée, à soufflet (BQQE, BQQV, BUBE
ou BUBV), version KU, avec dimensions conformes aux
normes DIN 24960 et ISO 3069.
La chemise de pompe dispose d'un orifice d'aspiration
axial et d'un orifice de refoulement radial.
La chemise de pompe dispose d'un orifice pour le
bouchon d'amorçage (G 3/8) sur sa partie supérieure et
d'un autre orifice pour la vidange (G 3/8) sur sa partie
inférieure.

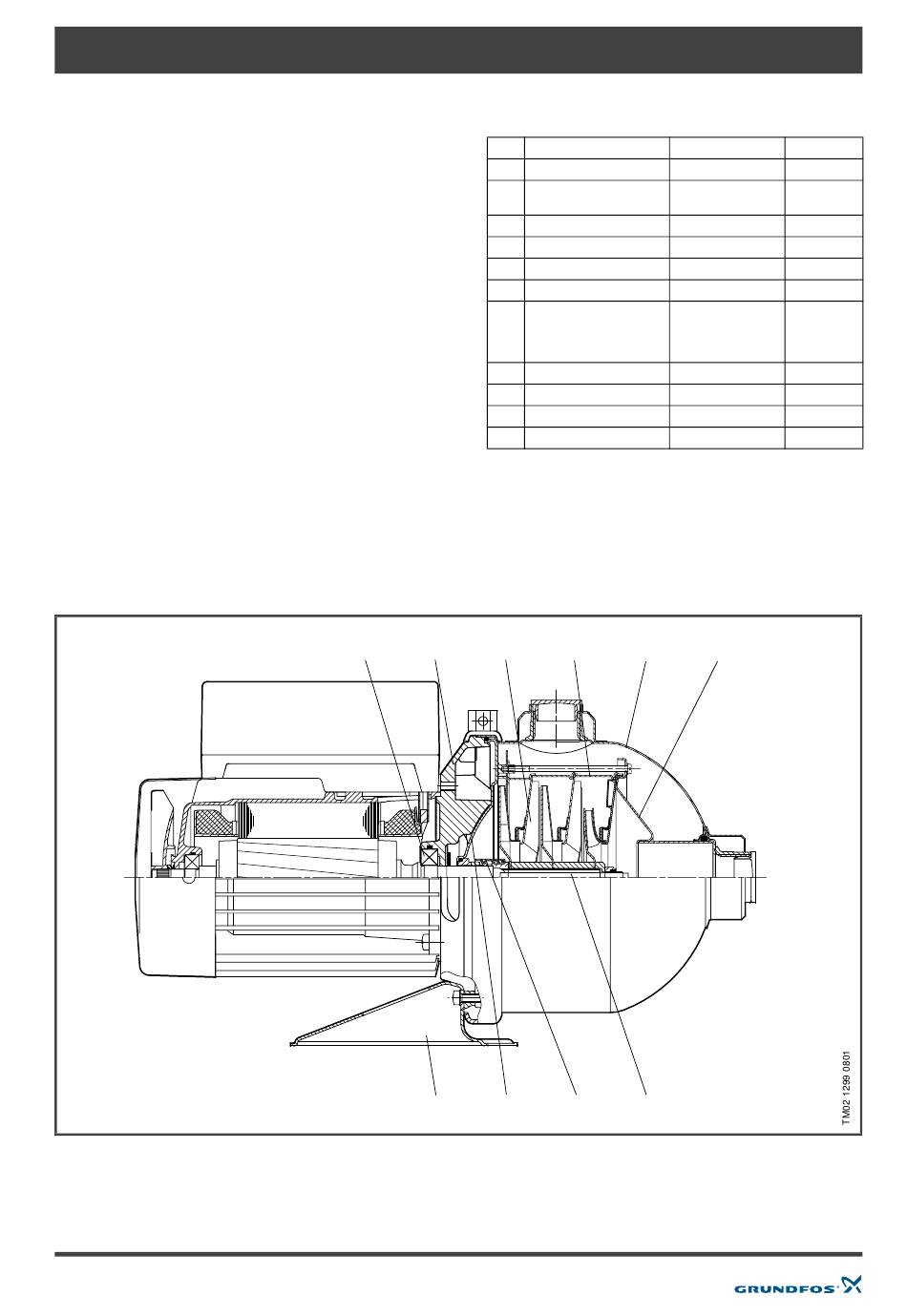

Dessin en coupe
Matériaux
Pos.
1
2
3
4
5
6
7
8
9
10
10
9
3
8
6
Description
Chemise de pompe
Acier inoxydable
Chambre/aubes de
Acier inoxydable
guidage
Roue
Acier inoxydable
Entretoise
Acier inoxydable
Arbre cannelé
Acier inoxydable
Plaque de couverture
Acier inoxydable
Faces de garniture
mécanique
BUBE, BUBV,
BQQE et BQQV
Socle
Acier peint
Bride moteur
Fonte
Roulements à billes
Joints
EPDM ou FKM
2
1
7
5
CHIE
Matériaux
DIN W.- Nr.
1.4401
1.4401
1.4401
1.4401
1.4401
1.4401
1.0338
EN-JL1040
4
7
