3 M o n t a g e
1 2

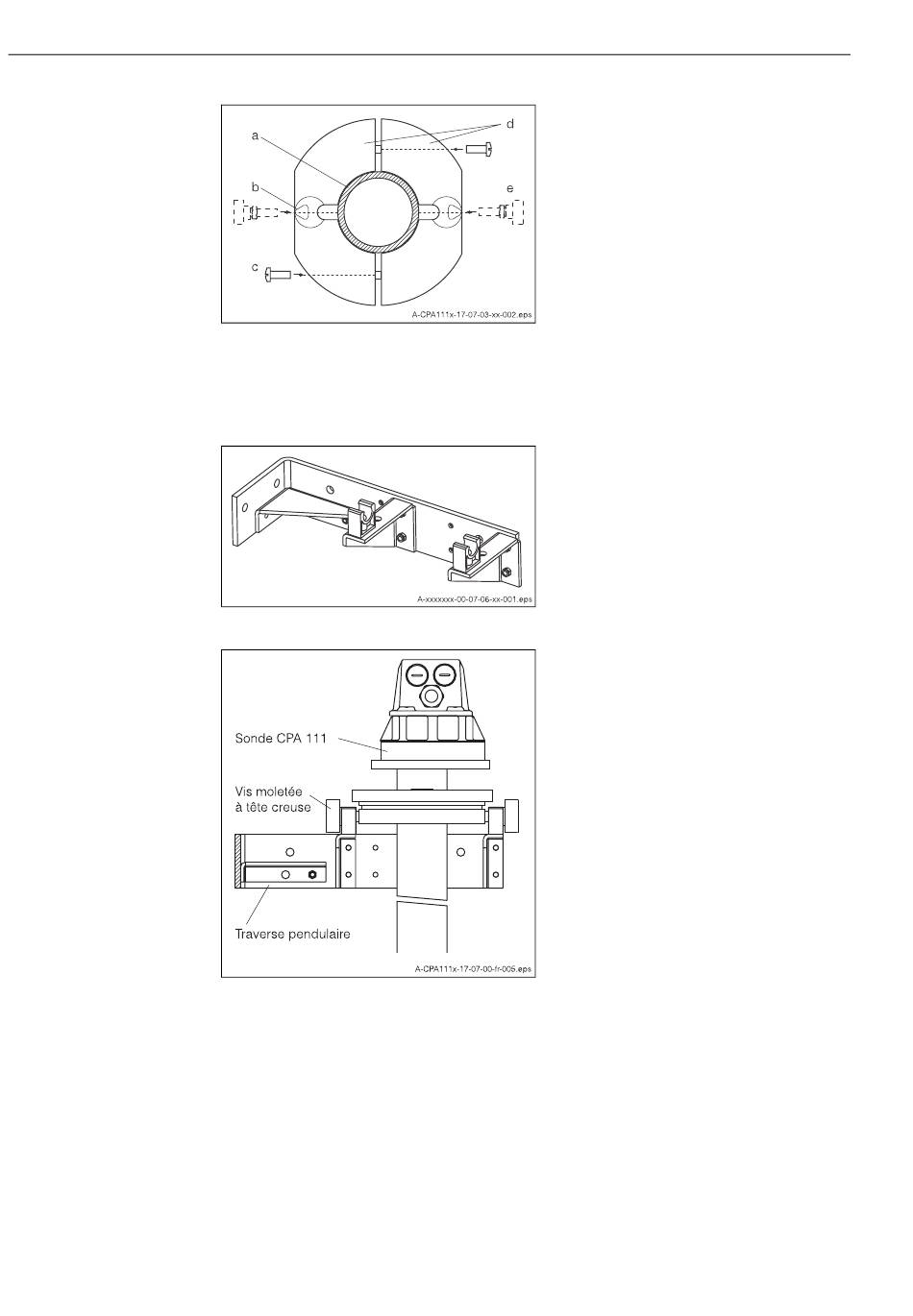

Fig. 3.9 :
Bague de support
a Tube de la sonde
b Repère »position finale«
c Vis à tête cruciforme
d Demi-coquilles
e Vis moletées à tête creuse
Fig. 3.10 : Traverse pendulaire
Fig. 3.11 : Sonde CPA 111 montée sur la traverse pendulaire
M o n t a g e ( v . f i g . 3 . 9 à 3 . 1 1 )
La sonde CPA 111-F peut être fixée de façon oscillante sur la traverse pendulaire (réf. de
commande 50080196) à l'aide de la bague de support.
1. Mettre en place les demi-coquilles (d) de l'adaptateur au niveau de la position souhai-
tée du tube de la sonde
2. Insérer les vis à tête cruciforme (c) aux endroits prévus et visser les deux pièces
ensemble
3. Visser les écrou-freins sur les deux vis moletées à tête creuse (e) (compris dans le
volume de livraison de la traverse pendulaire)
4. Visser les vis moletées à tête creuse (e) dans les perçages taraudés M8 de la bague
de support et les bloquer au moyen des écrou-freins
5. Accrocher la sonde dans les supports d'appui de la traverse pendulaire.
d i p s y s C P A 1 1 1
E n d r e s s + H a u s e r
