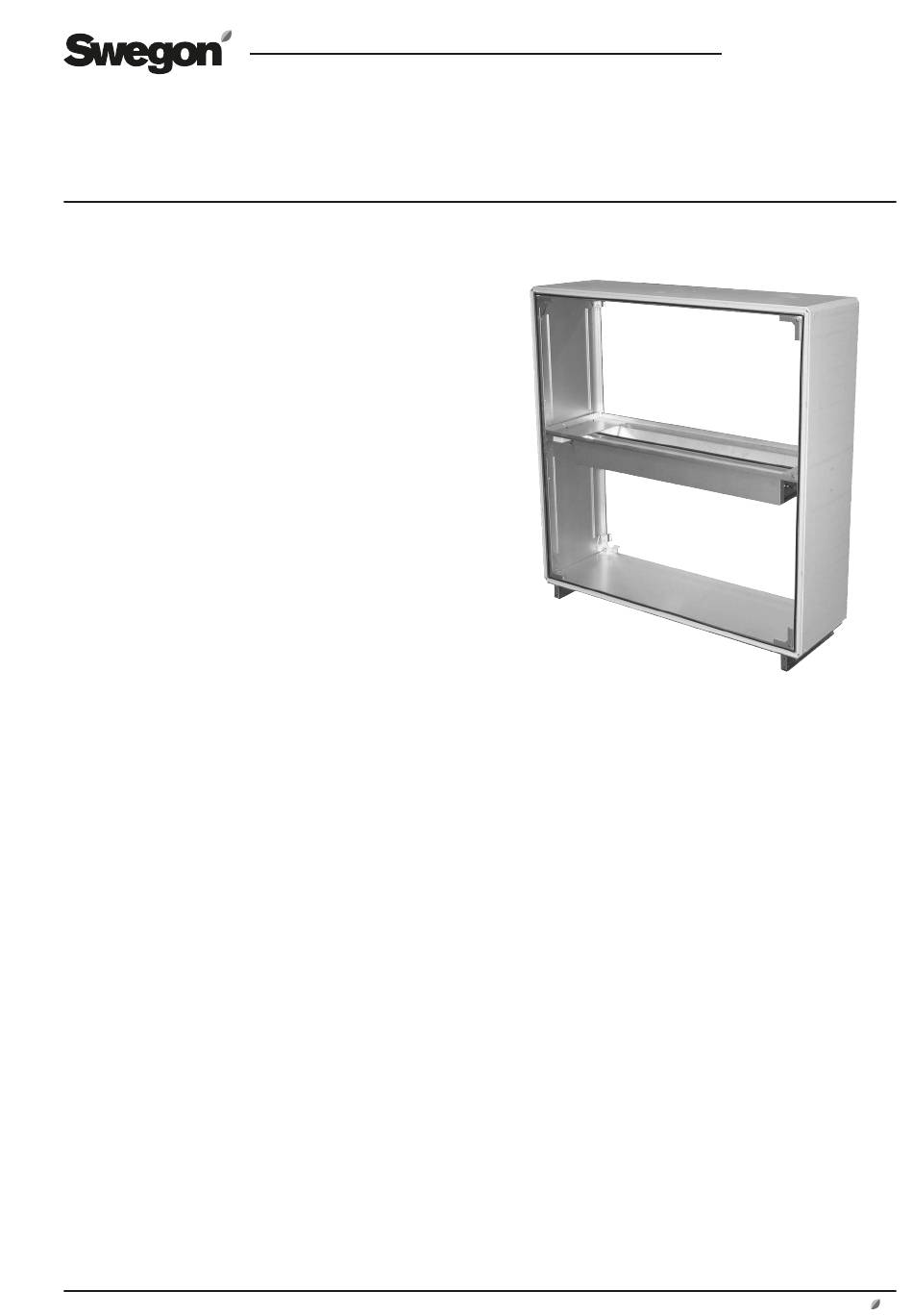

FR.TCBR.110218

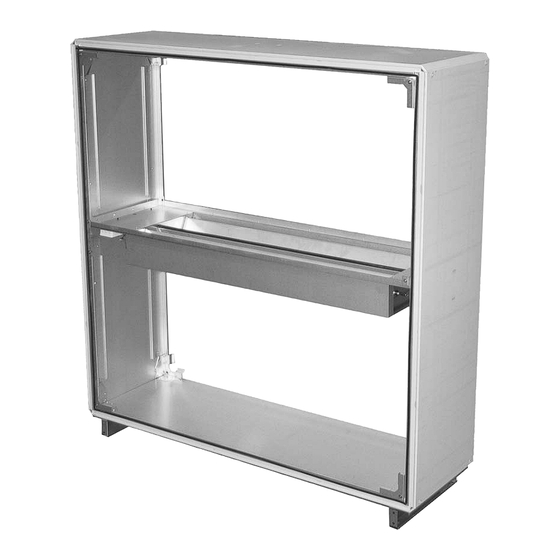

Installation caisson de recyclage TCBR
GOLD, tailles 12-120
1. Généralités
Le caisson de recyclage s'utilise dans deux cas:
1. Pour le recyclage d'air extrait sans apport d'air extérieur.
Utilisé pour le chauffage nocturne intermittent ou la fonc-
tion Morning Boost. Alors qu'en général, le registre de
recyclage est fermé, il s'ouvre complètement lorsqu'une
de ces fonctions est active.
2. Pour mélanger de l'air extérieur et de l'air recyclé pour
renouveler l'atmosphère.
Utilisé pour la fonction ReCO
. Le caisson est utilisé pour
2
la fonction ReCO2. Le registre de recyclage fonctionne
dans toutes les positions intermédiaires, de complètement
fermé à complètement ouvert.
Voir les consignes d'utilisation et de maintenance de la
CTA GOLD.
www.swegon.com
1
Design déposé. Sous réserve de modifications sans préavis.
