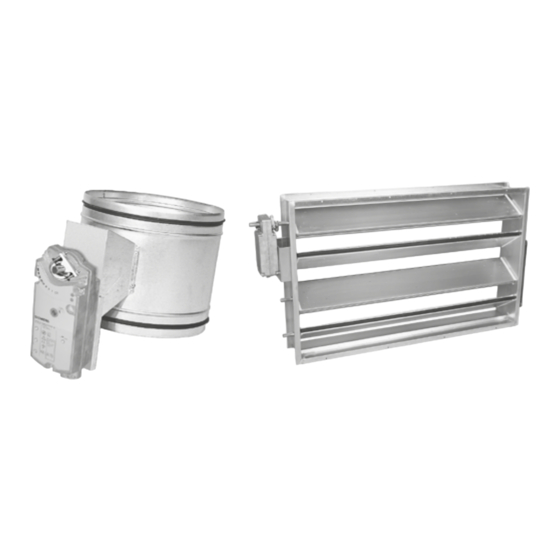

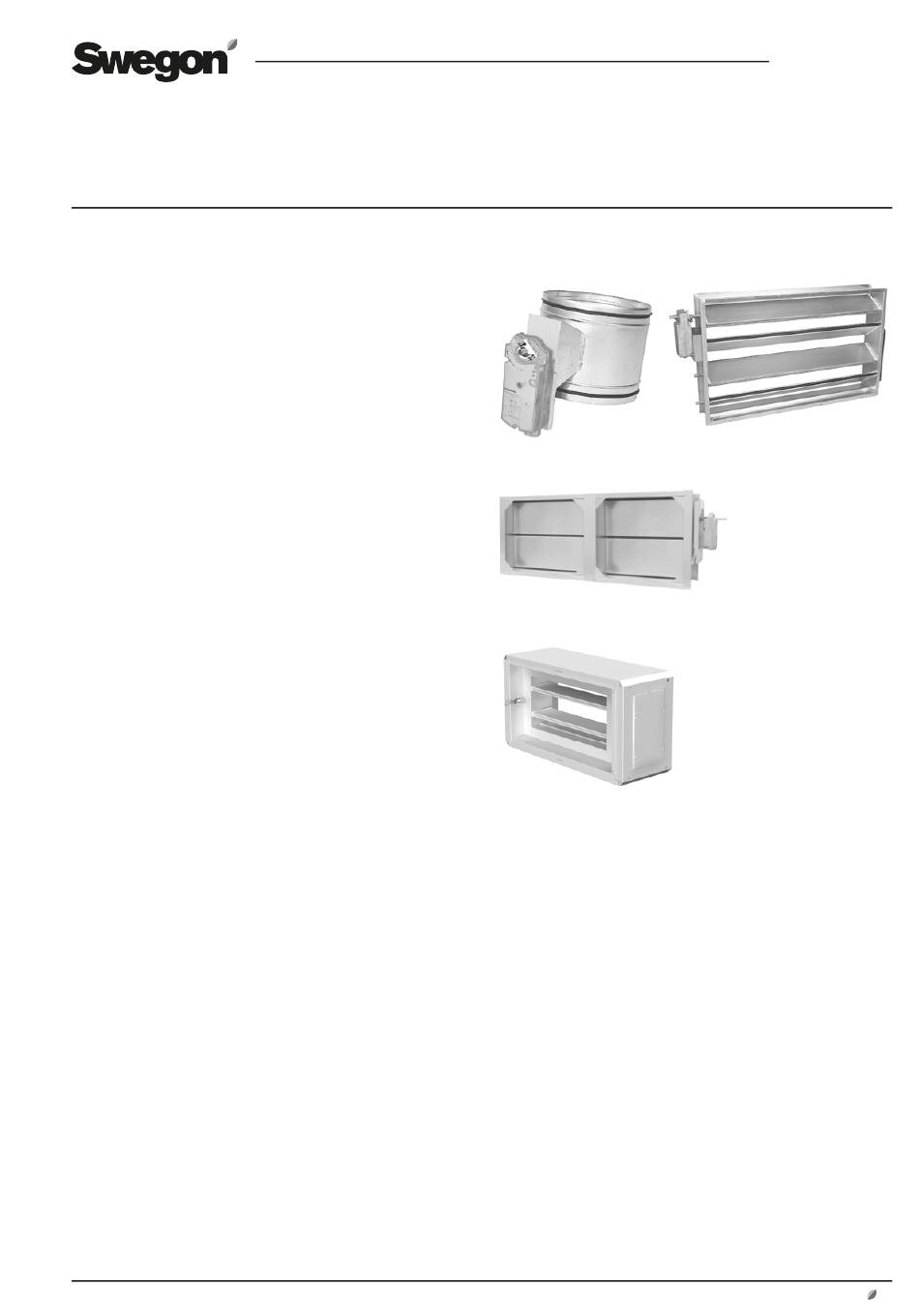

Instructions d'installation du Registre TBSA/TBSB/TCSA/TCSAS
GOLD/SILVER C/COMPACT/GLOBAL
1. Généralités
Les registres TBSA/TBSB/TCSA/TCSAS s'utilisent comme
registres d'arrêt ou de forçage. Les grands registres avec
actionneur modulateur (GOLD/SILVER C tailles 12 – 120)
s'utilisent également pour d'autres applications, par
exemple comme registre d'air extérieur pour la régulation
ReCO2.
2. Maintenance
Vérifi er le bon fonctionnement du registre, inspecter les
joints et, si nécessaire, nettoyer le registre au minimum
deux fois par an.
3. Installation
Pour l'installation de registres dans les gaines, voir les
instructions à la rubrique: Instructions d'installation des
accessoires pour conduits.
4. Caractéristiques techniques
Actionneur, GCA 121.1E/
GCA, 161.1E/GCA 321.1E
Plage adm. de temp. d'air ambiant
Classe de protection
Actionneur, GMA 121.1E/GMA 161.1E
Plage adm. de temp. d'air ambiant
Classe de protection
Actionneur, LM 230-F/LM24 A-F
Plage adm. de temp. d'air ambiant
Classe de protection
Actionneur, NM 230/NM 24A
Plage adm. de temp. d'air ambiant
Classe de protection
Actionneur, SM 230 A/SM 24A
Plage adm. de temp. d'air ambiant
Classe de protection
Sous réserve de modifi cations sans avis préalable.
TBSA
TBSB
-32 à +50°C
IP 54
TCSA/TCSAS
-32 à +55°C
IP 54
-30 à +50°C
IP 54
-30 à +50°C
IP 54
-30 à +50°C
IP 54
FR.TBSX.210630
www.swegon.com
1
Publicité
Manuels Connexes pour Swegon TBSA
Sommaire des Matières pour Swegon TBSA
- Page 1 FR.TBSX.210630 Instructions d'installation du Registre TBSA/TBSB/TCSA/TCSAS GOLD/SILVER C/COMPACT/GLOBAL 1. Généralités Les registres TBSA/TBSB/TCSA/TCSAS s’utilisent comme registres d’arrêt ou de forçage. Les grands registres avec actionneur modulateur (GOLD/SILVER C tailles 12 – 120) s’utilisent également pour d’autres applications, par exemple comme registre d’air extérieur pour la régulation ReCO2.
-
Page 2: Connexions Électriques
Les raccordements électriques doivent être effectués par un électricien qualifié, conformément aux normes de sécurité en vigueur. TBSA/TBSB: Le dernier chiffre de la spécification corres- pond au type de registre. TCSA/TCSAS TCSA/TCSAS: Le type de registre est décrit in extenso (en suédois et en anglais) sur la plaquette d’identification. - Page 3 FR.TBSX.210630 TBSA progressif (TBSA-x-xxx-xxx-x-3) TCSA Progressif ((TCSA-x-xx) Pour utilisation dans la CTA GOLD SD d’air soufflé ou extrait. Le moteur de registre possède un câble de 0,9 mètre de long, d'une section de 4 x 0,75 mm². Tension d’alimentation 24 V, sur les bornes 31-32 de la carte du circuit de régulation.
- Page 4 FR.TBSX.210630 TBSA progressif (TBSA-x-xxx-xxx-x-3) TCSA Progressif ((TCSA-x-xx) Utilisation comme registre d’air extérieur lorsque la fonction ReCO est en service. Le moteur de registre possède un câble de 0,9 mètre de long, d'une section de 4 x 0,75 mm². Tension d’alimentation 24 V, sur les bornes 31-32 de la carte du circuit de régulation.
- Page 5 Avant de les connecter, vérifier impérativement si la tension d'alimentation correspond à la tension nominale du actionneur figurant sur la plaque signa- létique. TBSA/B avec ressort de rappel (TBSX-x-xxx-xxx-x-1) TBSA/B on/off (TBSX-x-xxx-xxx-x-2) TCSA avec ressort de rappel (TCSA-x-xx) TCSA marche/arrêt (TCSA-x-xx) Utilisable comme registre d’arrêt.
- Page 6 FR.TBSX.210630 SILVER C TBSA/B M/A (marche/arrêt (TBSX-x-xxx-xxx-x-2) TBSA/B avec ressort de rappel (TBSX-x-xxx-xxx-x-1) TCSAS M/A (marche/arrêt (TCSAS-x-xx TCSAS avec ressort de rappel (TCSAS-x-xx) Utilisable comme registre d’arrêt ou de forçage. Utilisé pour commander les registres d’arrêt. Le moteur du registre est équipé d’un câble de 5 m de Le moteur de registre possède un câble de connexion de...
- Page 7 FR.TBSX.210630 GLOBAL TBSA (marche/arrêt (TBSA-x-xxx-xxx-x-2) TBSA avec ressort de rappel (TBSA-x-xxx-xxx-x-1) Utilisable comme registre d’arrêt ou de forçage. Utilisé pour commander les registres d’arrêt. Le moteur de registre possède un câble de connexion de 1 Le moteur du registre est équipé d’un câble de 5 m de m de long.
- Page 8 FR.TBSX.210630 www.swegon.com Sous réserve de modifications sans avis préalable.
