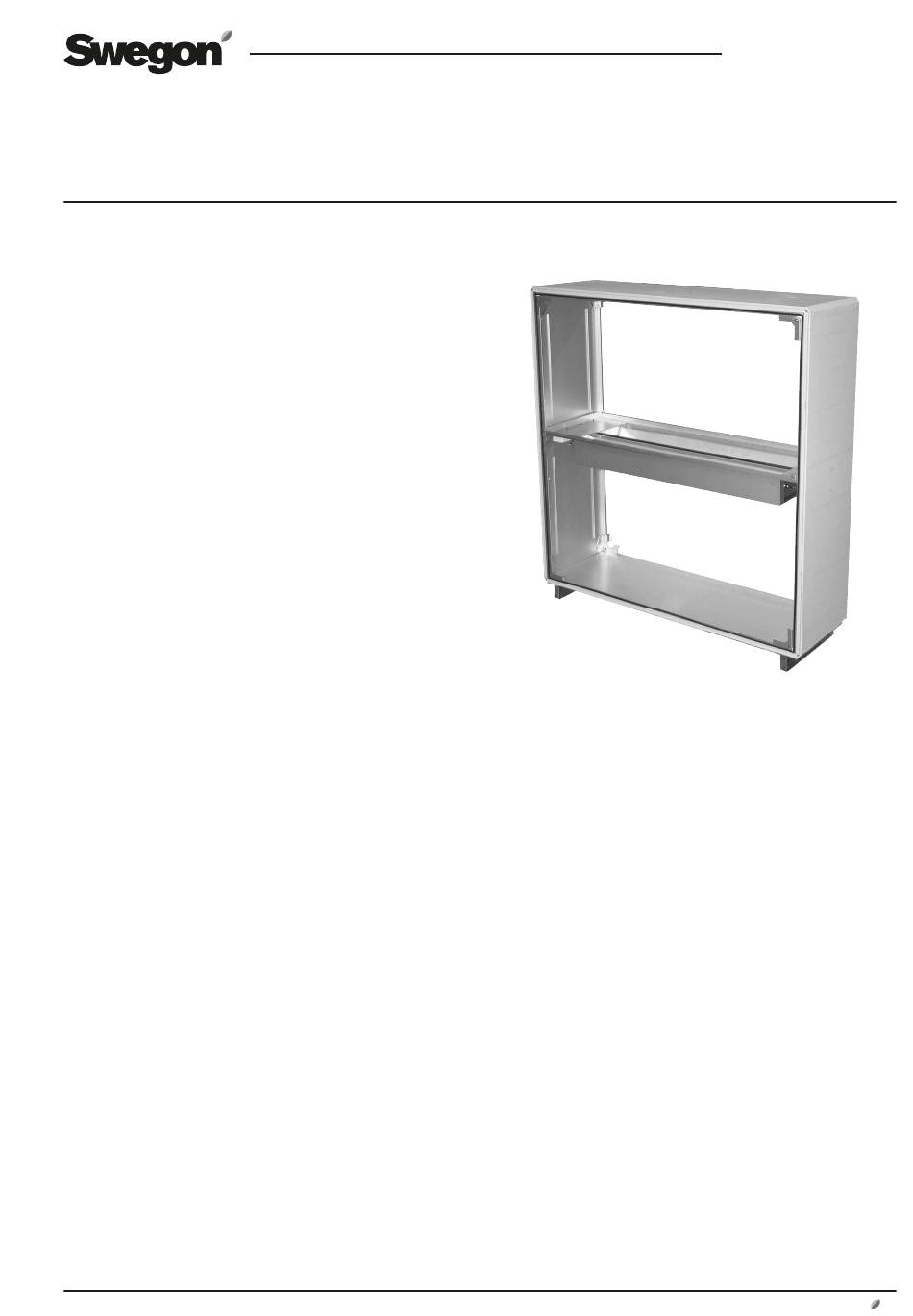

Installation caisson de recyclage TCBR/TCBRS
GOLD/SILVER C, tailles 11-120
1. Généralités
Le caisson de recyclage s'utilise dans deux cas:
1. Pour le recyclage d'air extrait sans apport d'air extérieur.
GOLD: Utilisé pour le chauffage nocturne intermittent
ou la fonction Morning Boost. Alors qu'en général, le
registre de recyclage est fermé, il s'ouvre complètement
lorsqu'une de ces fonctions est active.
2. Pour mélanger de l'air extérieur et de l'air recyclé pour
renouveler l'atmosphère.
GOLD: Utilisé pour la fonction ReCO
. Le caisson est utilisé
2
pour la fonction ReCO2. Le registre de recyclage fonc-
tionne dans toutes les positions intermédiaires, de com-
plètement fermé à complètement ouvert.
Voir les consignes d'utilisation et de maintenance de la
CTA GOLD.
