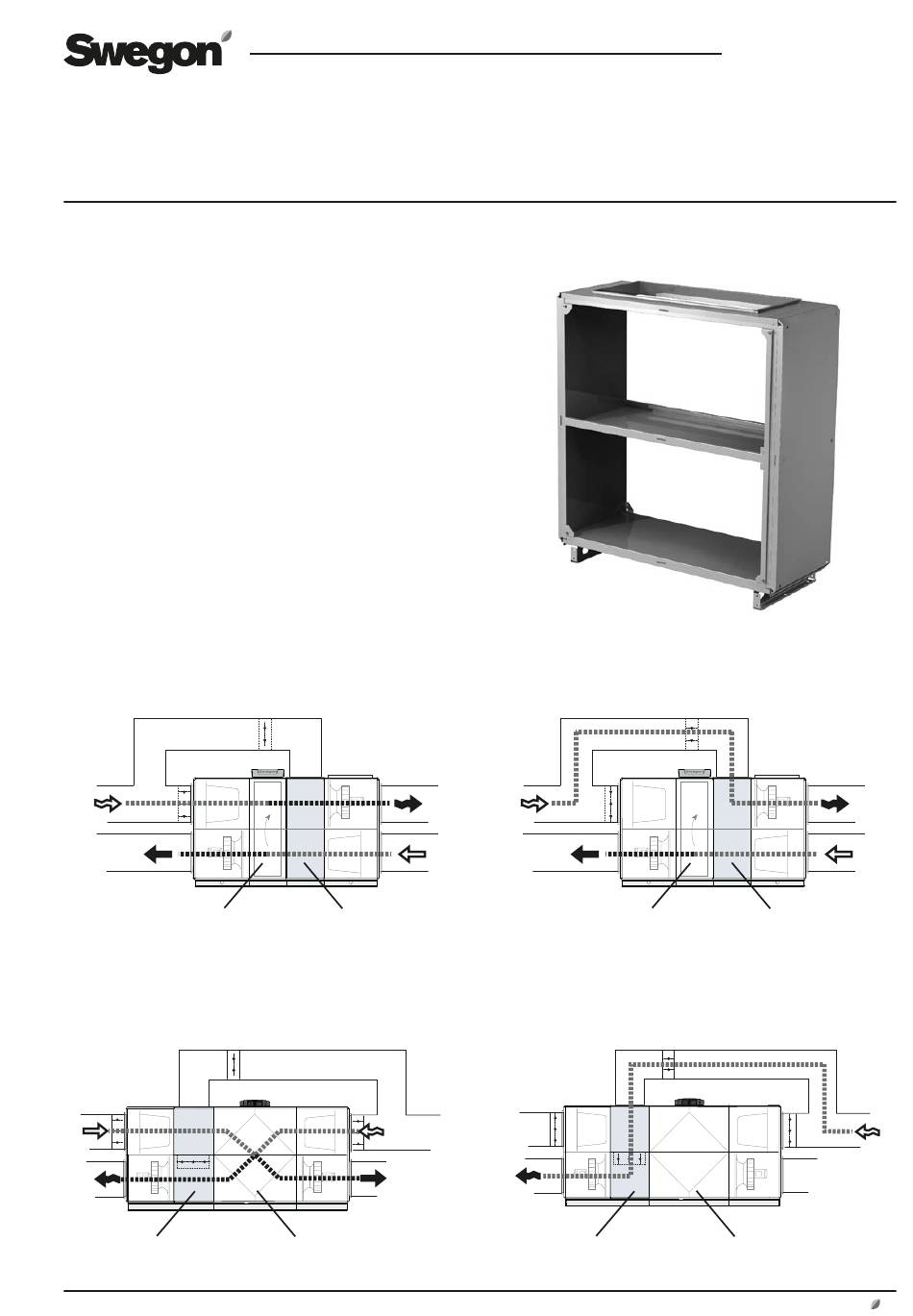

Installation – section de dérivation d'air TCBP/TCBPS
GOLD/SILVER C tailles 11-40
1. Généralités
La section de dérivation d'air TCBP est un module supplé-
mentaire doté d'une ouverture permettant de raccorder
une gaine sur le haut.
La section de dérivation TCBP est disponible pour les cen-
trales GOLD/SILVER C RX et CX de tailles 11-40 avec ven-
tilateur d'extraction dans la partie supérieure. La section
de dérivation pour installation de conduits par le dessus
avec registres à l'étage intermédiaire peut également être
utilisée pour les unités GOLD/SILVER C PX de tailles 11-30.
La section de dérivation pour installation de conduits côté
installation/arrière est disponible pour les unités GOLD/
SILVER C PX de tailles 11-30.
La section de dérivation est utilisée lorsqu'on veut que
l'air extrait ne passe pas par l'échangeur de chaleur et le
filtre, par exemple comme élément d'un système d'extrac-
tion de fumées. Voir l'exemple.
GOLD RX/CX
Fonctionnement normal. L'air extrait ne passe pas par l'échangeur de chaleur et le filtre
Air rejeté Air rejeté
Caisson échangeur de chaleur Caisson de dérivation d'air Caisson échangeur de chaleur Caisson de dérivation d'air
GOLD PX
Mode normal. L'air extrait est dévié pour ne pas passer par l'échangeur de chaleur et
le filtre
Caisson de dérivation d'air Caisson échangeur de chaleur Caisson de dérivation d'air Caisson échangeur de chaleur
