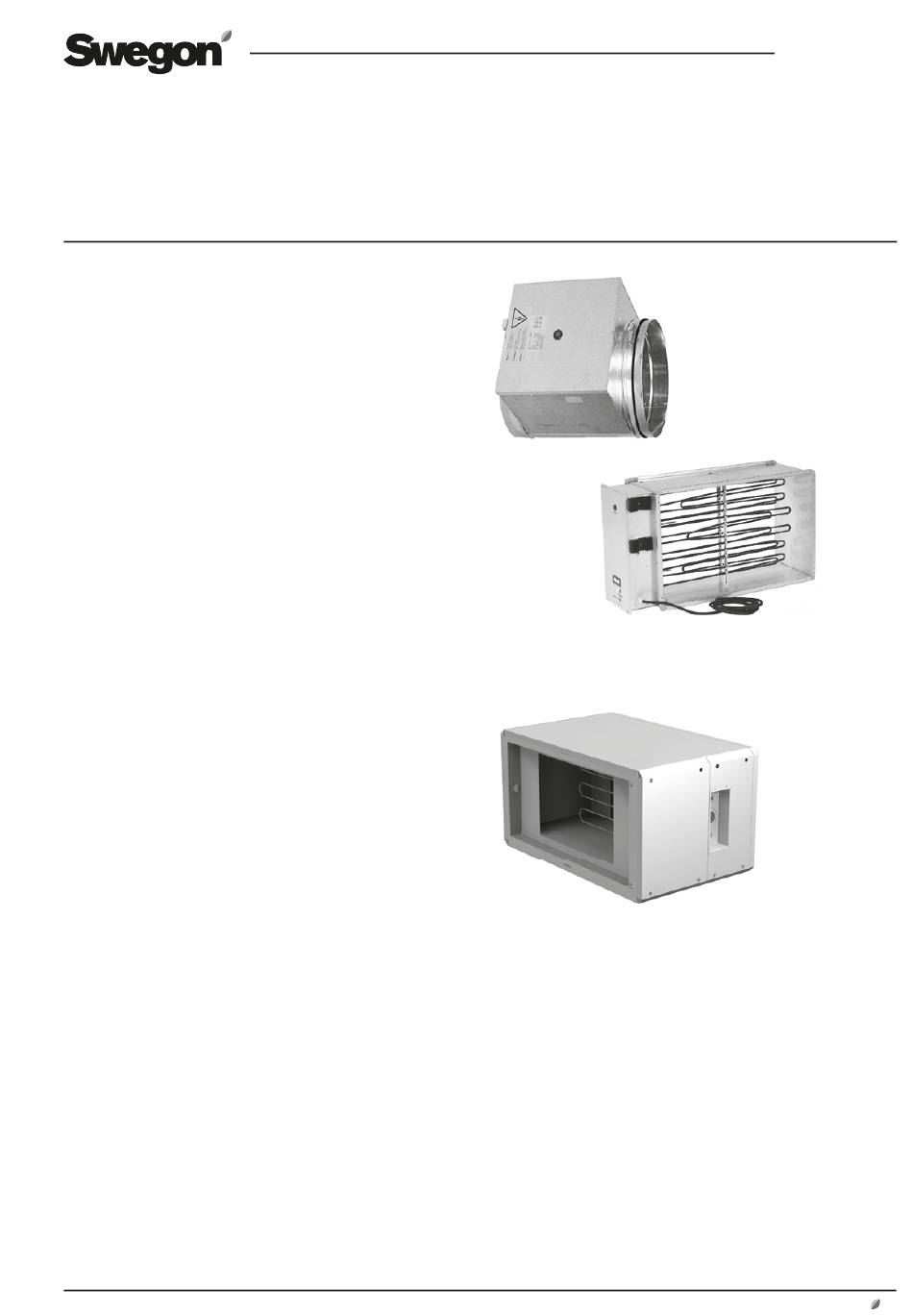

Instructions d'installation de la batterie
de chauffage él. TBLE/TCLE
GOLD/COMPACT
1. Généralités

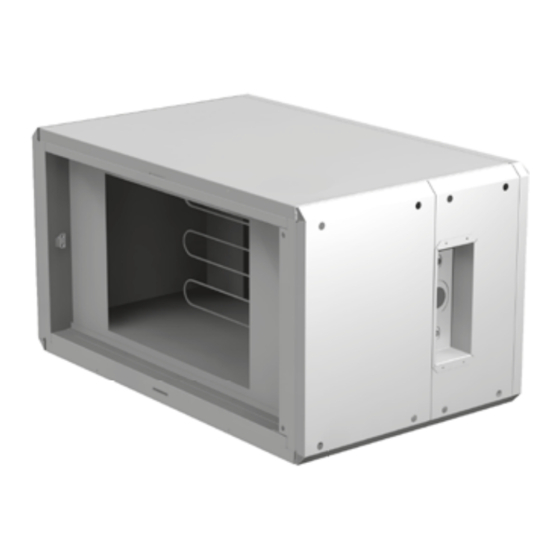

La batterie électrique TBLE/TCLE assure le post-chauffage
de l'air entrant.
La batterie TBLE/TCLE existe en plusieurs variantes de
puissance.
L'équipement électrique est conforme aux dispositions de
la norme de sécurité IP43.
2. Maintenance
Les installations à batterie électrique sont sensibles aux
variations du débit. Inspecter fréquemment les fi ltres et
batteries électriques pour vérifi er s'il convient de les rem-
placer ou de les nettoyer.
Nettoyer les batteries électriques uniquement à l'aide d'un
aspirateur, d'une brosse souple ou d'air comprimé, en
souffl ant à contresens du débit habituel.
Sous réserve de modifi cations sans avis préalable.
TBLE
TCLE
FR.TBLE.121101
www.swegon.com
1
Publicité
Manuels Connexes pour Swegon TBLE
Sommaire des Matières pour Swegon TBLE
- Page 1 él. TBLE/TCLE GOLD/COMPACT 1. Généralités La batterie électrique TBLE/TCLE assure le post-chauffage de l'air entrant. La batterie TBLE/TCLE existe en plusieurs variantes de puissance. L'équipement électrique est conforme aux dispositions de la norme de sécurité IP43. 2. Maintenance Les installations à...
-
Page 2: Fonctionnement
FR.TBLE.121101 4. Fonctionnement 3. Installation La batterie électrique TBLE/TCLE possède un thyristor inté- Pour l’installation de batteries de chauffage dans les gré. Ce thyristor est commandé par un signal 10 V pause/ gaines, voir les instructions à la rubrique: Instructions impulsion ou un signal 0-10 V provenant de la CTA. -
Page 3: Connexions Électriques
Type Capacité Alimentation él. Intens. Fusible Signal/nombre d’étages* 13 12 COMPACT 02 – 03 TBLE-3-000-025-030-1 3,0 kW 2 X 400V + terre 7,5 A 10 A P-P/T GOLD RX/PX/SD 04 - 05 TBLE-3-000-031-030-1 3 kW 2 X 400V + terre 7,5 A... - Page 4 P-P/T TCLE-1-05 12 kW 12 kW 3X400V+N+terre 17,3 A 20 A P-P/T GOLD RX/PX/SD 08 GOLD LP 05 TBLE-4-000-040-06-1 6,0 kW 3X400V+N+terre 8,7 A 10 A P-P/T Câble de commande TBLE-4-000-040-12-1 12,0 kW 3X400V+N+terre 17,3 A 20 A P-P/T (complètement câblé)
- Page 5 1 X 230V Type Capacité Alimentation él. Intens. Fusible Signal/nombre d’étages* COMPACT 02 – 03 TBLE-3-000-025-021-2 2,1 kW 1 X 230V + terre 9,1 A 10 A P-P/T Câble de commande * P-P = Pause - Impulsion (complètement câblé) T = Thyristor...
- Page 6 3 X 230V Type Capacité Alimentation él. Intens. Fusible Signal/nombre d’étages* COMPACT 02 – 03 Régulateur, bat- TBLE-3-000-025-030-2 3,0 kW 3 X 230V +terre 7,5 A 10 A P-P/T terie de chauf- GOLD fage électrique 13 12 RX/PX/SD 04 - 05...
- Page 7 100 A 0-10 V/T+2 étages TBLE-4-140-060-47-2 47,5 kW 3 X 230V +terre 119,2 A 125 A 0-10 V/T+2 étages TBLE-4-140-060-69-2 69 kW 3 X 230V +terre 173,2 A 200 A 0-10 V/T+3 étages TBLE-4-140-060-79-2 79 kW 3 X 230V +terre...
