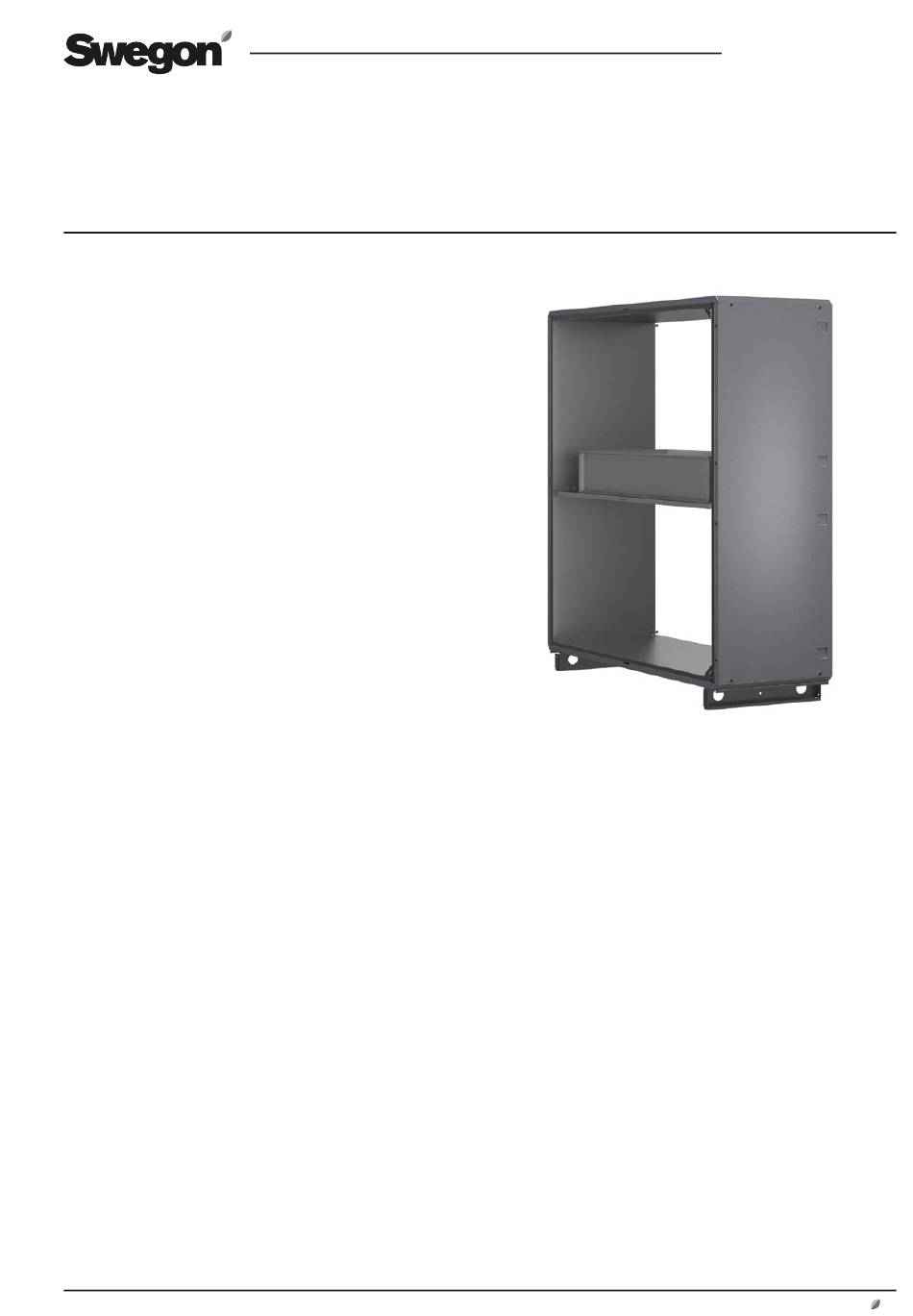

Instructions d'installation du caisson
de recyclage d'air TCBR, Version F
GOLD/SILVER C, tailles 004-120
1. Généralités
Le caisson de recyclage d'air est disponible à partir de la
taille 011 sur les GOLD/SILVER C RX, PX et CX. La section
de recyclage d'air est également disponible pour la GOLD/
SILVER C RX/PX taille 004-008 en version scindée.
Le caisson de recyclage s'utilise dans deux modes de fonc-
tionnement:
1. Pour le recyclage d'air extrait sans apport d'air extérieur.
GOLD: Utilisé pour le chauffage nocturne intermittent
ou la fonction Morning Boost. Alors qu'en général, le
registre de recyclage est fermé, il s'ouvre complètement
lorsqu'une de ces fonctions est active.
2. Pour mélanger de l'air extérieur et de l'air recyclé pour
renouveler l'atmosphère.
GOLD: Utilisé pour la fonction ReCO
. Le caisson est utilisé
2
pour la fonction ReCO2. Le registre de recyclage fonc-
tionne dans toutes les positions intermédiaires, de com-
plètement fermé à complètement ouvert.
Pour plus d'informations, se référer au manuel des fonc-
tions de la CTA GOLD.
www.swegon.com
1
Design déposé. Sous réserve de modifi cations sans préavis.
