4.3.3 Montage mural
Monter le contrôleur de telle manière que la surface d'appui du mur est au moins aussi grande que la
face arrière du boîtier.

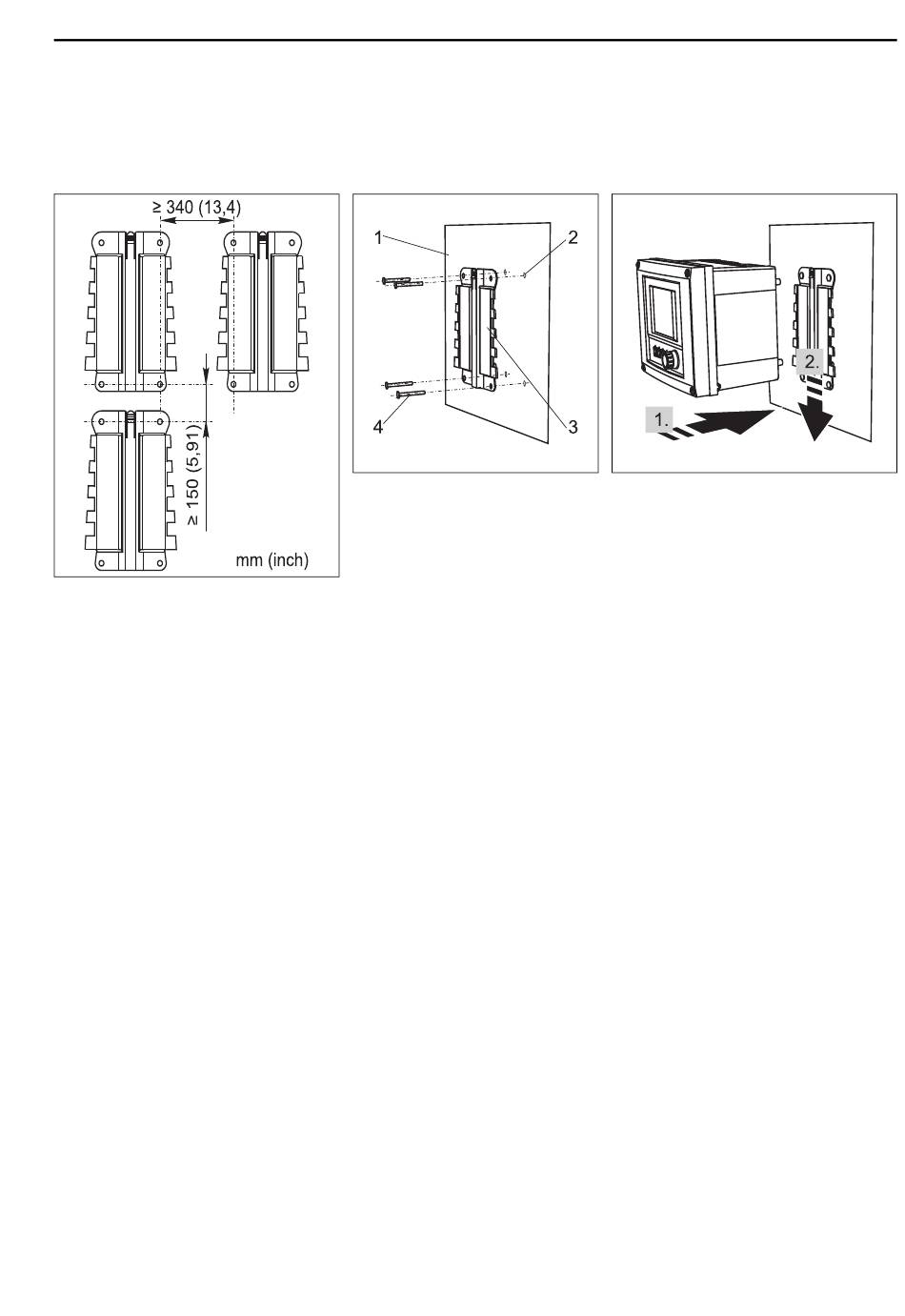

Fig. 14 : Distance de montage requise
1) La taille des perçages dépend des chevilles utilisées. Chevilles et vis doivent être fournies par le client.
Endress+Hauser
Fig. 15 : Montage mural
1 Paroi
2 4 perçages
3 Plaque de montage
4 Vis Ø 6 mm (non fournies)
a0012686
a0012684
Fig. 16 : Accrocher le Liquiline, le clipser
1)
Montage
a0012685
