Pour braser la tuyauterie sur place à la tuyauterie raccordée
17.2.5 Raccordement de la tuyauterie de réfrigérant à l'unité intérieure
FXMA-A
Conditionneur d'air à système VRV
4P688305-1 – 2022.03
REMARQUE
▪
Reliez la tuyauterie fixée (accessoire) et la tuyauterie de réfrigérant sur place (non
fournie) par brasage avant de fixer la tuyauterie attachée à l'unité.
▪
NE PAS braser la tuyauterie du réfrigérant directement sur l'unité intérieure.
Respectez les consignes suivantes pour le brasage:
▪
Lors du brasage, le soufflage d'azote permet d'éviter la création de quantités
importantes de film oxydé sur la partie intérieure de la tuyauterie. Ce film affecte
de manière négative les vannes et les compresseurs du système frigorifique et
empêche le fonctionnement correct.
▪
La pression d'azote doit être réglée sur 20 kPa (0,2 bar) (ce qui est une valeur
suffisante pour être perceptible sur la peau) avec un réducteur de pression.

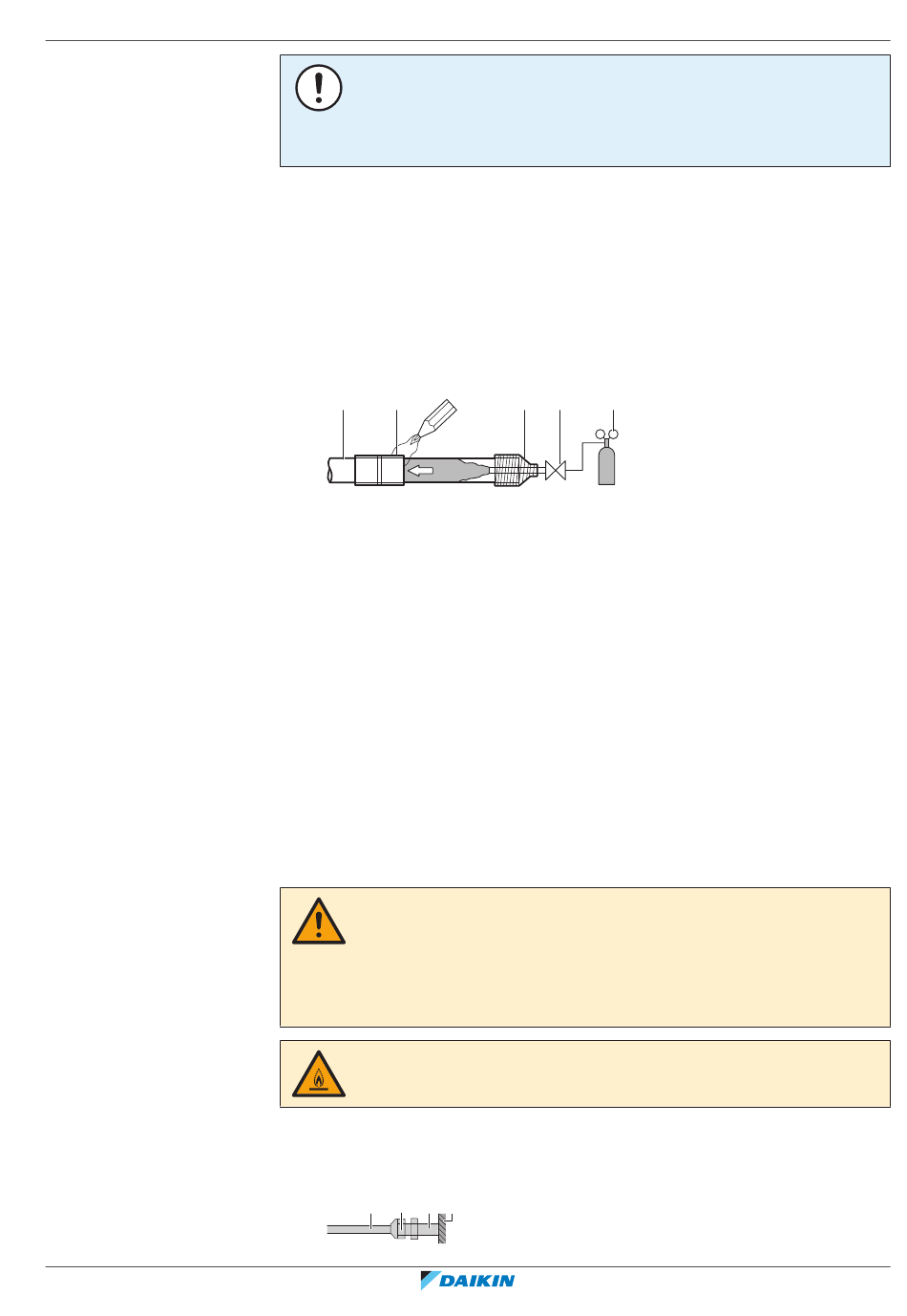

a
b
f
a Tuyauterie de réfrigérant
b Partie à braser
c Ruban
d Vanne manuelle
e Réducteur de pression
f Azote
▪
N'utilisez PAS d'antioxydants lors du brasage des raccords de tuyaux.
Les résidus peuvent obstruer les tuyaux et détruire l'équipement.
▪
N'utilisez PAS de décapant lors du brasage de la tuyauterie de réfrigérant cuivre/
cuivre. Utilisez l'alliage d'apport de brasage en cuivre phosphoreux (BCuP-2: JIS Z
3264/, BCu 93P-710/795: ISO3677), qui ne nécessite pas un fondant.
Le fondant a une influence extrêmement néfaste sur les tuyauteries de
réfrigérant. Par ex., si du fondant à base de chlore est utilisé, il provoquera la
corrosion des tuyaux ou, tout particulièrement, si le fondant contient du fluor, il
endommagera l'huile de réfrigérant.
MISE EN GARDE
Installez la tuyauterie ou les composants frigorifiques dans une position où il est peu
probable qu'ils soient exposés à une substance susceptible de corroder les
composants contenant du réfrigérant, à moins que les composants ne soient
fabriqués à partir de matériaux qui soient intrinsèquement résistants à la corrosion
ou qui soient convenablement protégés contre cette corrosion.
AVERTISSEMENT: MATÉRIAU LÉGÈREMENT INFLAMMABLE
Le réfrigérant à l'intérieur de cette unité est légèrement inflammable.
▪
Longueur du tuyau. Maintenez la tuyauterie de réfrigérant la plus courte
possible.
1 Branchez le tuyau de liquide à l'unité à l'aide des raccords évasés.
b
a
c
d
17
Installation des tuyauteries
|
c
d
e
f
Guide de référence de l'installateur et de l'utilisateur
65
