16.2 Montage de l'unité intérieure
16.2.1 Consignes lors de l'installation de l'unité intérieure
FXMA-A
Conditionneur d'air à système VRV
4P688305-1 – 2022.03

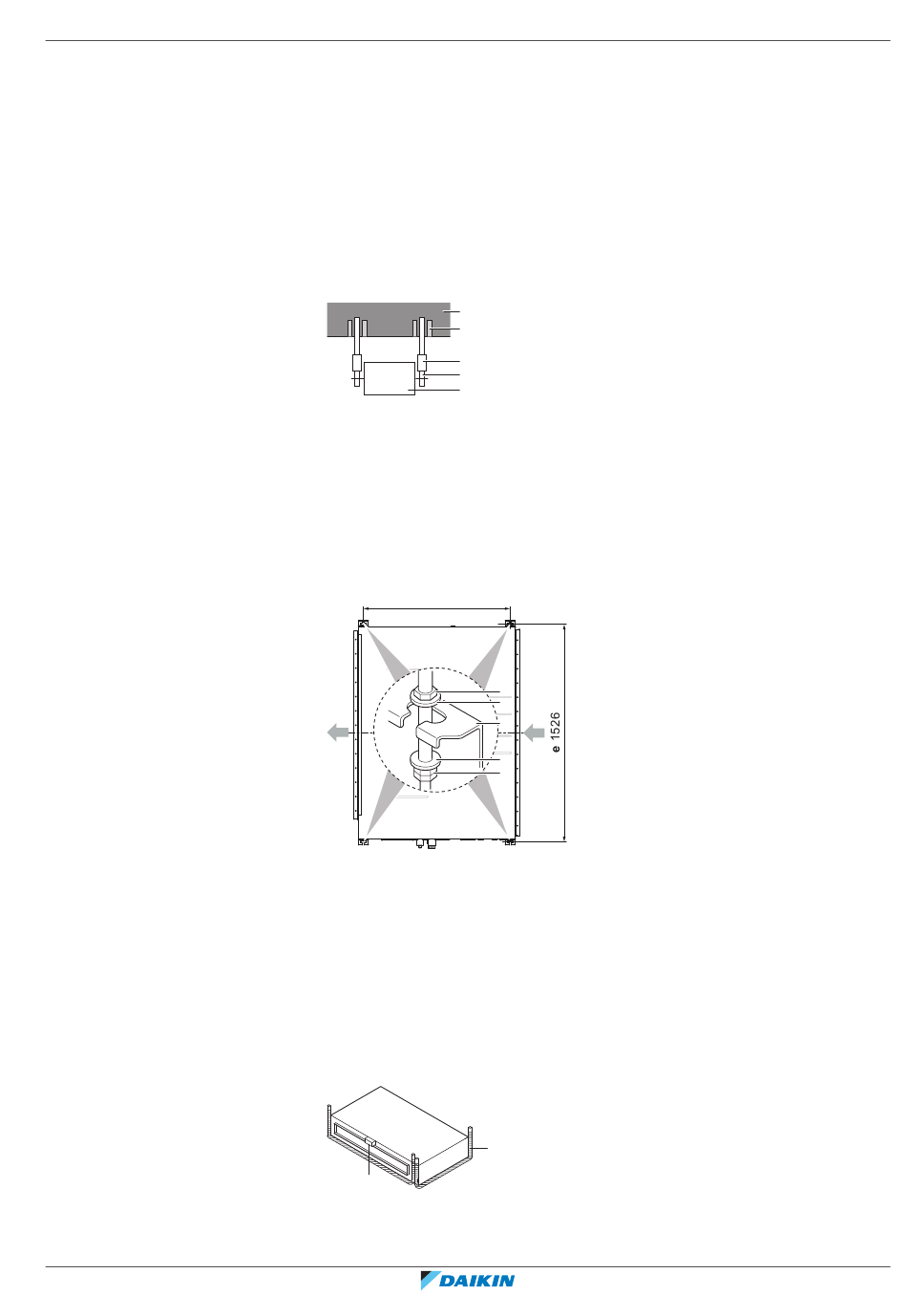

▪ Résistance du plafond. Vérifiez si le plafond est suffisamment solide pour
résister au poids de l'unité. S'il y a le moindre risque, renforcez le plafond avant
d'installer l'unité.
- Pour les plafonds existants, utilisez des ancrages.
- Pour les nouveaux plafonds, utilisez des inserts noyés, des ancrages noyés ou
des pièces fournies sur place.
a Ancrage
b Dalle de plafond
c Ecrou long ou tendeur
d Boulon de suspension
e Unité intérieure
▪ Boulons de suspension. Utilisez des boulons de suspension M10 pour
l'installation. Fixez le support de suspension au boulon de suspension. Veillez à la
fixer fermement en utilisant un écrou et une rondelle au niveau des parties
supérieure et inférieure du support de suspension.
e 1028
a Ecrou (non fourni)
b Rondelle (accessoires)
c Support de suspension
d Double écrou (non fourni)
e Entraxe des boulons de suspension
▪ Installez l'unité de manière temporaire.
1 Fixez le support de suspension au boulon de suspension.
2 Raccordez-le fermement.
▪ Niveau. Assurez-vous que l'unité est à niveau dans les quatre coins, à l'aide d'un
niveau à bulle ou d'un tube en vinyle rempli d'eau.
a
a Niveau à bulle
b Tube en vinyle
b
a
c
d
e
a
b
c
b
d
b
