18
|
Installation électrique

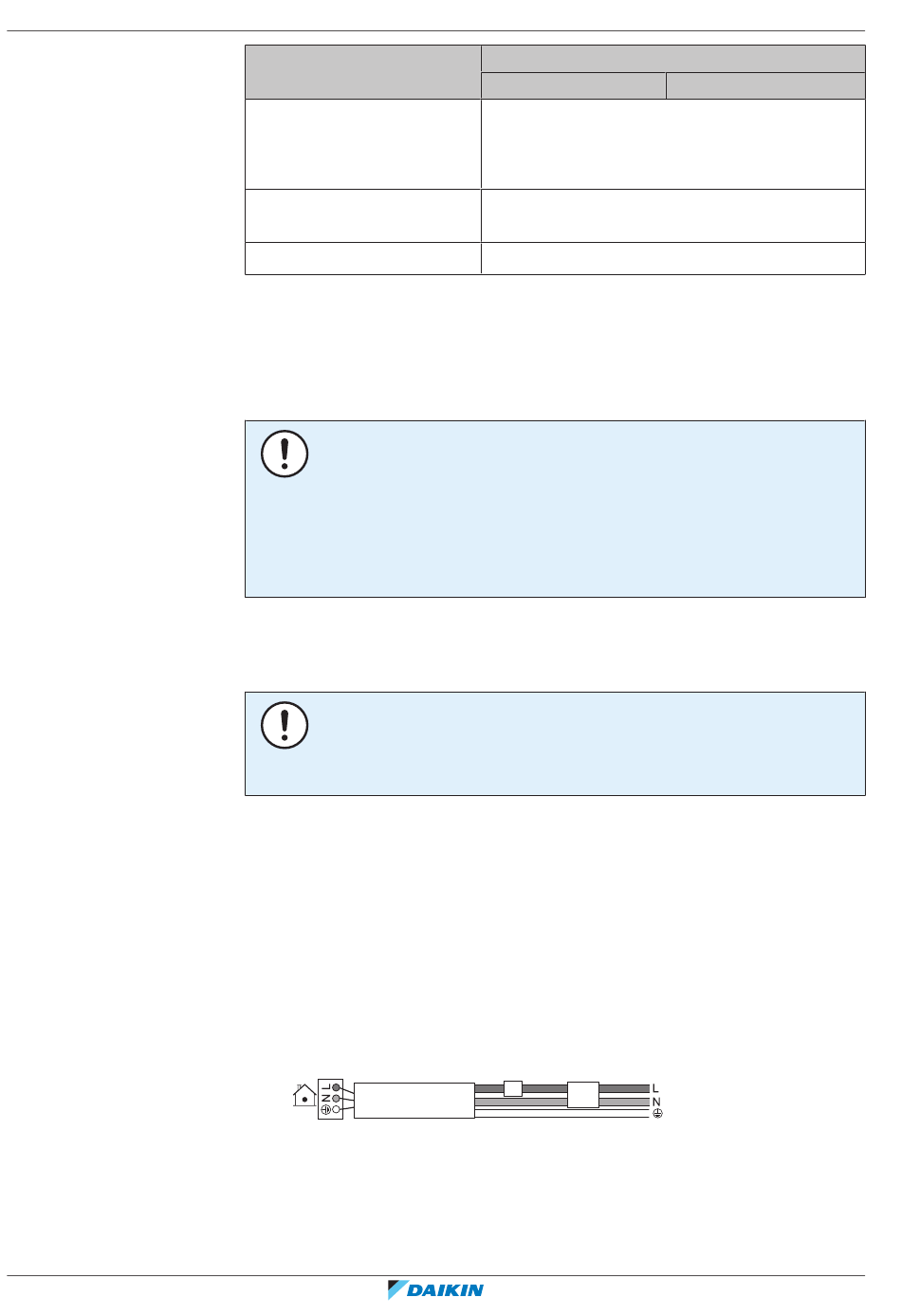

18.2 Raccordement du câblage électrique à l'unité intérieure
Guide de référence de l'installateur et de l'utilisateur
70
Composant
Câble d'interface utilisateur
Fusible de remplacement
recommandé
Dispositif de courant résiduel
(a)
MCA=Ampérage de circuit minimal. Les valeurs énumérées sont des valeurs maximales
(voir données électriques de l'unité intérieure pour connaître les valeurs exactes).
REMARQUE
▪
Respectez le schéma de câblage électrique (fourni avec l'unité, situé à l'intérieur
du couvercle de service).
▪
Pour savoir comment brancher l'équipement optionnel, consultez le manuel
d'installation livré avec l'équipement optionnel.
▪
Assurez-vous que le câblage électrique ne gêne PAS la remise en place correcte
du couvercle d'entretien.
Il est important de garder les câbles d'alimentation électrique et de transmission
séparés l'un de l'autre. Afin d'éviter des interférences électriques, la distance entre
les deux câbles doit TOUJOURS être d'au moins 50 mm.
REMARQUE
Veillez à maintenir le câble d'alimentation et le câble de transmission écartés. Le
câblage de transmission et d'alimentation peut croiser, mais ne peut être acheminé
en parallèle.
1 Retirez le couvercle d'entretien.
2 Câble d'interface utilisateur: Faites passer le câble à travers le passage du
câble, connectez le câble au bornier (symboles P1, P2).
3 Câble de transmission: Faites passer le câble par le passage de câble,
raccordez-le au bornier (assurez-vous que les symboles F1 et F2
correspondent aux symboles de l'unité extérieure). Regroupez le câble de
transmission avec le câble d'interface utilisateur et fixez-les à l'aide d'un collier
de serrage sur le support de câblage.
4 Câble d'alimentation: Faites passer le câble à travers le cadre et connectez le
câble au bornier (L, N, terre). Fixez les câbles à l'aide d'un attache-câble sur le
support de câblage.
a Disjoncteur
b Dispositif de courant résiduel
Classe
200
2
0,75 à 1,25 mm
(câble à 2 conducteurs)
H05RN-F (60245 IEC 57)
Longueur ≤500 m
6 A
Doivent se conformer à la législation en vigueur
a
b
250
FXMA-A
Conditionneur d'air à système VRV
4P688305-1 – 2022.03
