Emplacement Des Connecteurs Sur Un Modèle 02E/4D - Bull ESCALA Power7 Manuel D'installation

Figure 41. Connexions au modèle 02E/4C pour des unités d'extension, boîtiers d'unité de disque et boîtiers de
stockage PCIe
Emplacement des connecteurs sur un modèle 02E/4D
Cette section décrit l'emplacement des connecteurs sur les modèles montés en armoire.
Le serveur 02E/4D dispose d'emplacements de connecteur de câble pour les boîtiers suivants :
v Prise en charge des unités d'extension, comme illustré à la figure suivante.
– La carte installée à l'emplacement C1 peut contenir deux ports de câble DDR 12X. Cependant,
l'emplacement C1 ne peut pas contenir à la fois des ports DDR 12X et des ports PCIe.
– Le serveur comporte un port SAS.
v La prise en charge des boîtiers d'unité de disque, comme illustré à la figure suivante, est la suivante :
– Le serveur comporte un port SAS.
v Prise en charge des boîtiers d'unité de disque, comme illustré à la figure suivante.
– La carte installée à l'emplacement C1 peut contenir deux ports de câble PCIe. Cependant,
l'emplacement C1 ne peut pas contenir à la fois des ports de câble PCIe et DDR 12X.
– Le serveur comporte un port SAS.

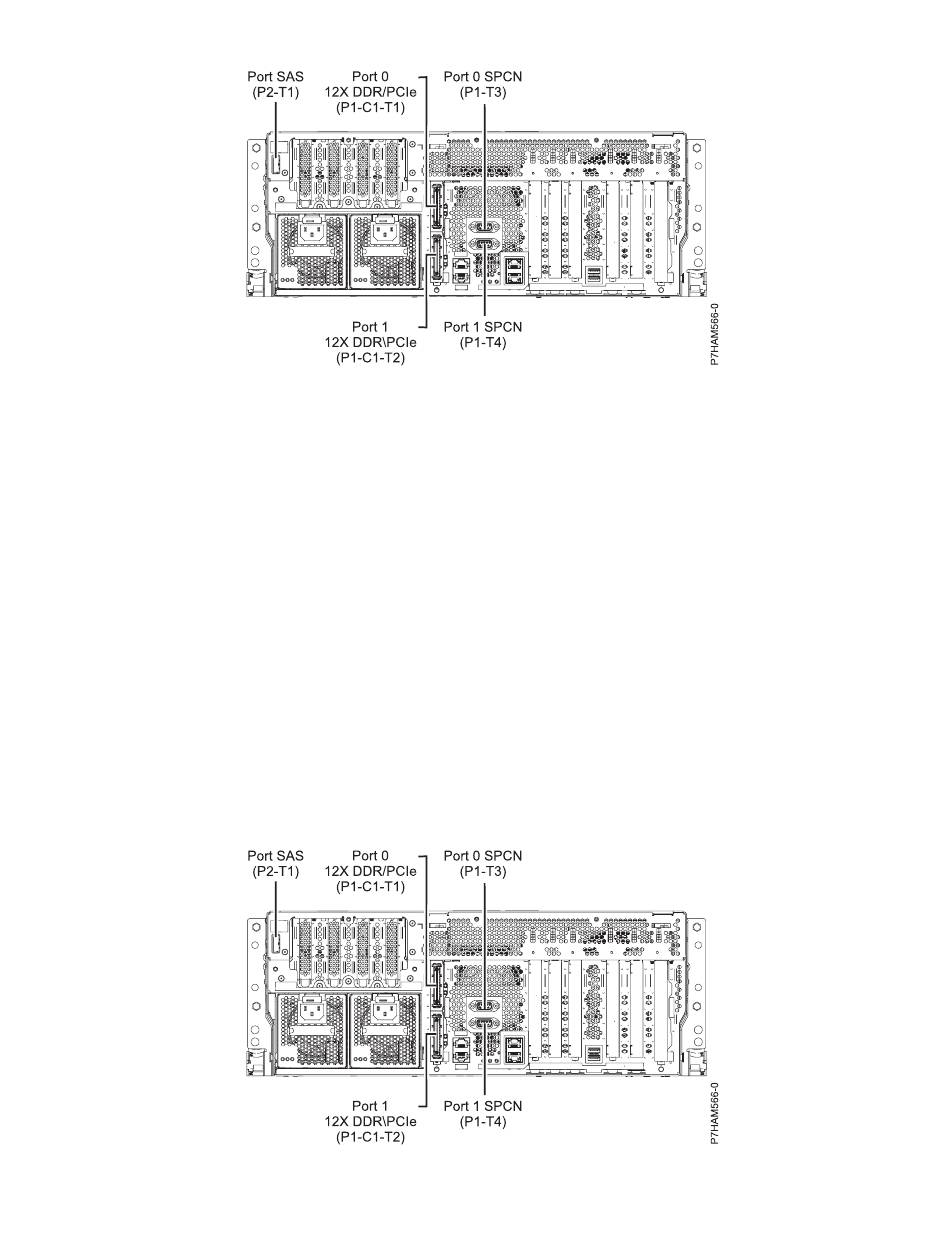

Figure 42. Connexion au modèle 02E/4D pour des unités d'extension, boîtiers d'unité de disque et boîtiers de
stockage PCIe
