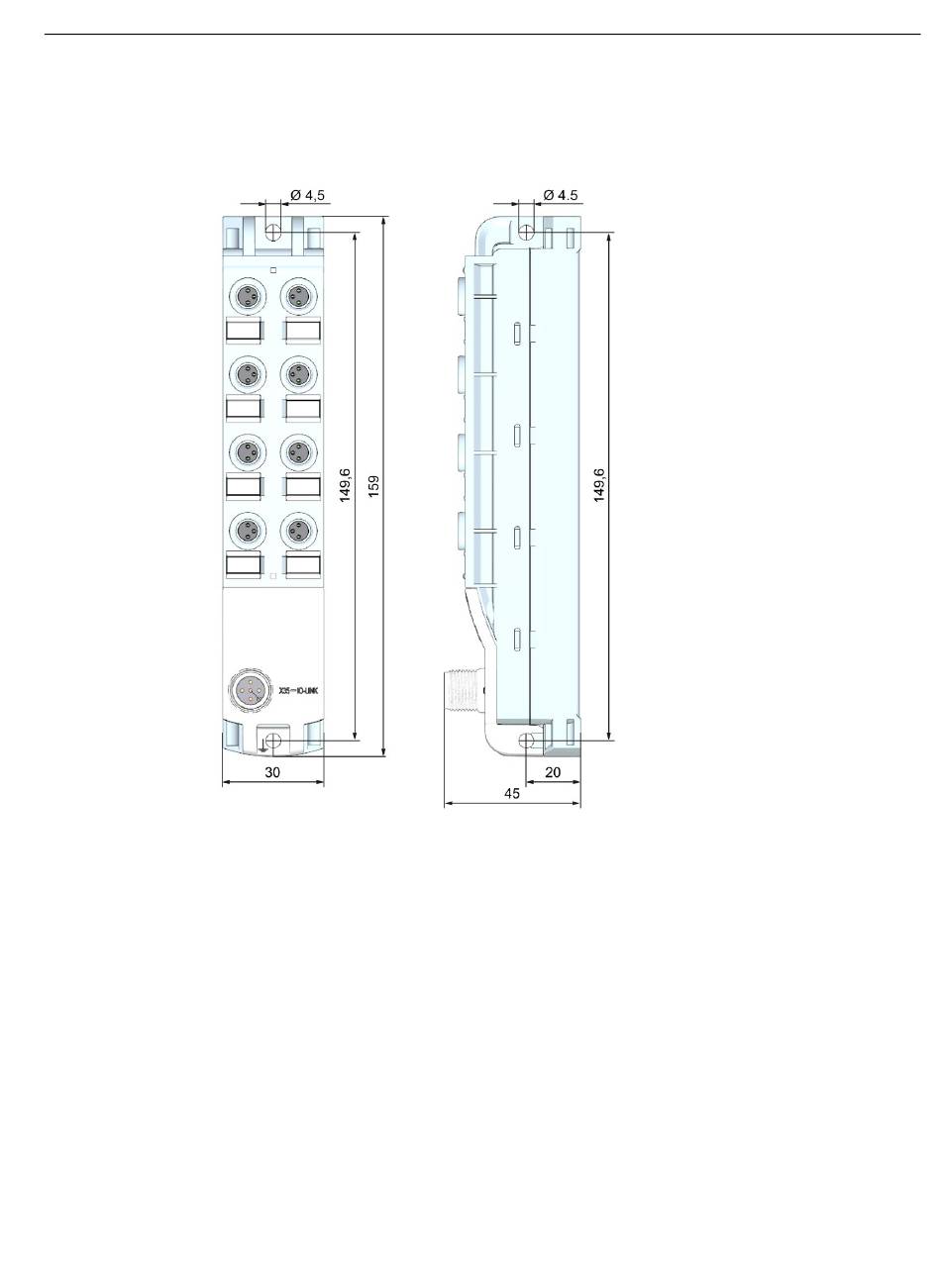

La figure suivante indique les cotes de fixation des modules de périphérie de 30 mm de
largeur, en prenant le module de périphérie IO-Link DIQ 4+DQ 4x24VDC/0.5A 8xM8 comme
exemple.
Figure 4-2
Modules de périphérie IO-Link
Manuel système, 08/2021, A5E48755398-AB
Cotes de montage des modules de périphérie de 30 mm de largeur
Montage
4.2 Montage des modules
