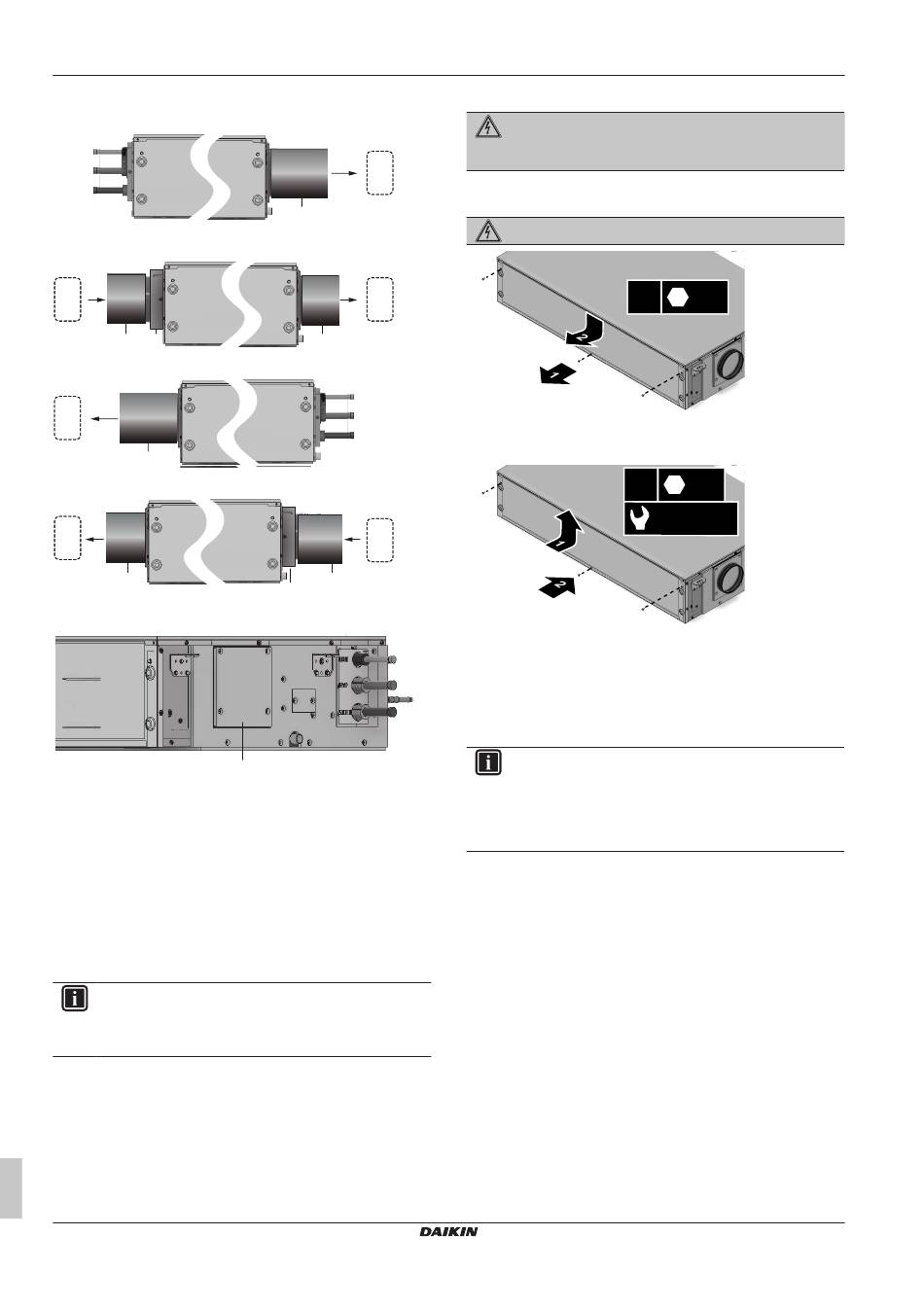

13 Installation de l'unité
Conduit
A
A'
2
a
b
B
1
a
B'
1
a
C
A
Débit par défaut. Uniquement des conduits du côté de la
sortie d'air. (Configuration par défaut)
A'
Débit par défaut. Conduits des deux côtés.
B
Flux inversé. Uniquement des conduits du côté de la
sortie d'air.
B'
Flux inversé. Conduits des deux côtés.
C
Pas de ventilation d'extraction installée
1
Vers le ventilateur d'extraction ou une autre unité BS
2
D'une autre unité BS
a
Conduit (non fourni)
b
EKBSDCK (kit en option)
c
Plaque de fermeture du conduit (accessoire)
Si vous devez inverser le flux d'air, changez l'entrée et la sortie d'air.
Voir
"13.5.3 Pour permuter les côtés entrée et sortie
INFORMATION
Certaines options peuvent nécessiter un espace de service
supplémentaire. Se reporter au manuel d'installation de
l'option utilisée avant l'installation.
13.3
Ouverture et fermeture de l'unité
13.3.1
A propos de l'ouverture de l'unité
Il peut y avoir des situations dans lesquelles vous devez ouvrir
l'unité:
▪ Lors du raccordement du câblage électrique.
Manuel d'installation et de fonctionnement
24
1
a
1
a
2
a
b
c
d'air" [ 4 27].
▪ Lors de l'entretien ou de la maintenance de l'unité.
DANGER: RISQUE D'ÉLECTROCUTION
NE LAISSEZ PAS l'unité sans surveillance lorsque le
couvercle d'entretien est retiré.
13.3.2
Ouverture de l'unité
DANGER: RISQUE D'ÉLECTROCUTION
3×
13.3.3
Fermeture de l'unité
3×
13.4
Montage de l'unité
13.4.1
Montage de l'unité
INFORMATION
Equipement
en
option.
l'équipement en option, lisez également le manuel
d'installation de l'équipement en option. Selon le site, il
peut être plus facile d'installer l'équipement en option avant
toute chose.
1 Installez 4 boulons de suspension M8 ou M10 dans la dalle du
plafond. Respectez les distances suivantes:
Unité de sélecteur d'embranchement VRV 5
SW8
SW8
≤ 3.2 N·m
Lors
de
l'installation
de
BS4~12A14AJV1B
4P670163-1 – 2022.02
