11 A propos des unités et des options
REMARQUE

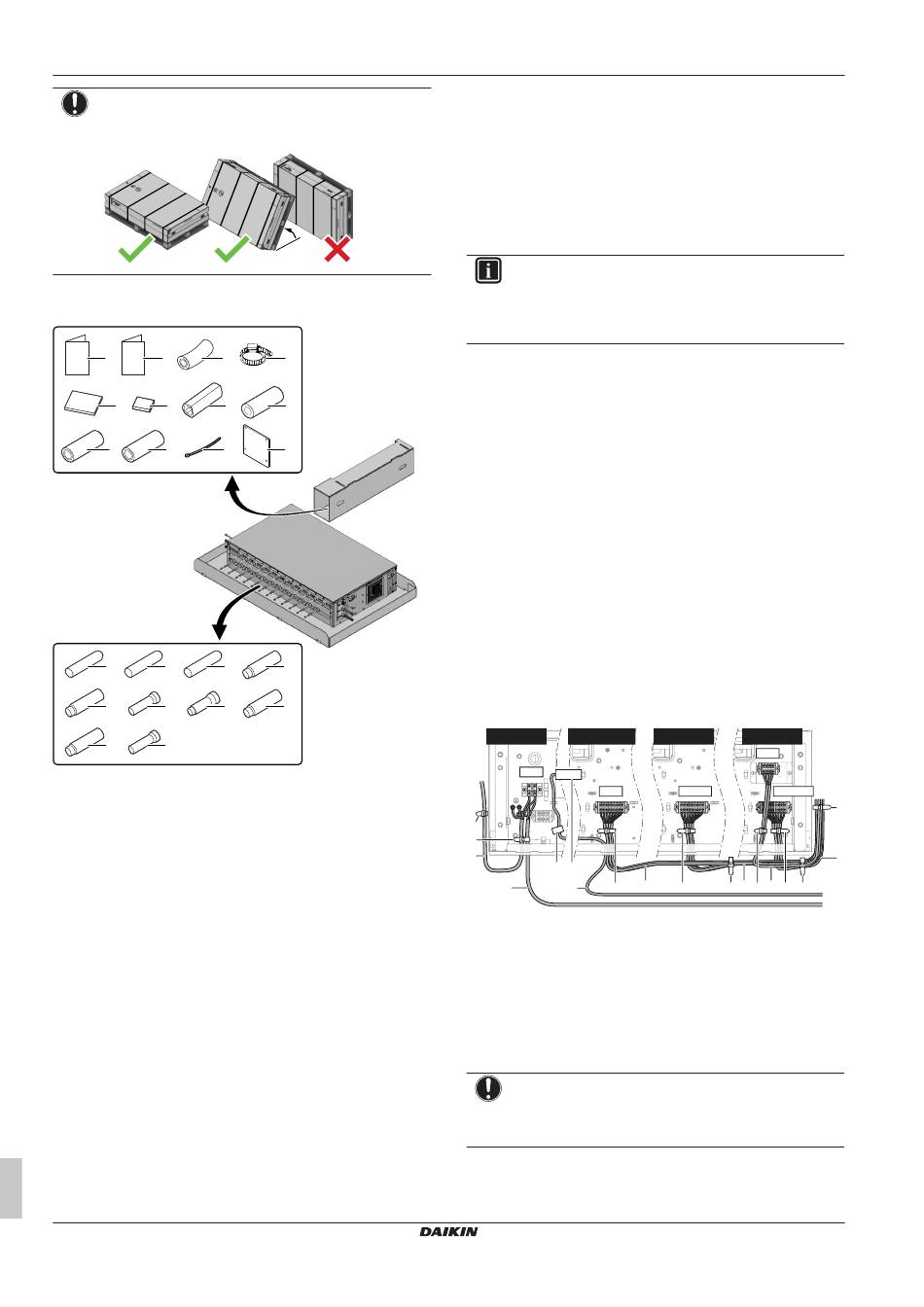

Lorsque vous transportez ou manipulez l'unité, ne l'inclinez
jamais à plus de 70 degrés dans n'importe quelle direction.
10.1

Pour retirer les accessoires

a b c
1x 1x 1x
e f g
1x 1x 1x
i j k
4/2x 2x 8/11x
m n
3/1x 4/2x 2x
q r
2x 2x 2x
u v
2x 2x
a Manuel d'installation et de fonctionnement
b Consignes de sécurité générales
c Tuyau de vidange
d Collier en métal
e Matériau d'étanchéité (grand)
f Matériau d'étanchéité (petit)
g Matériau d'étanchéité (fin film)
h Tube d'isolation pour tuyau d'arrêt Ø9,5 mm (3× pour
BS4A, 1× pour BS6~12A)
i Tube d'isolation pour tuyau d'arrêt Ø9,5 mm (4× pour
BS4A, 2× pour BS6~12A)
j Tube d'isolation pour tuyau d'arrêt Ø22,2 mm
k Attache-câbles (8× pour BS4A, 11× pour BS6~12A)
l Plaque de fermeture du conduit
m Tuyau d'arrêt Ø9,5 mm (3× pour BS4A, 1× pour
BS6~12A)
n Tuyau d'arrêt Ø15,9 mm (4× pour BS4A, 2× pour
BS6~12A)
o Tuyau d'arrêt Ø22,2 mm
p Tube réducteur du collecteur de liquide
(Ø15,9 → 9,5 mm)
q Tube de réduction du collecteur de liquide
(Ø15,9 → 12,7 mm)
r Tube d'expansion du collecteur de liquide
(Ø15,9 → 19,1 mm)
s Tube de réduction du collecteur de gaz
(Ø22,2 → 12,7 mm)
t Tube de réduction du collecteur de gaz
(Ø22,2 → 15,9 mm)
u Tube de réduction du collecteur de gaz
(Ø22,2 → 19,1 mm)
v Tube d'expansion du collecteur de gaz
(Ø22,2 → 28,6 mm)
Manuel d'installation et de fonctionnement
14
70°max.
d
1x
h
3/1x
l
1x
o p
2x
s t
2x
11 A propos des unités et des
options
11.1 A propos de la combinaison
d'unités et options
11.1.1 Options possibles pour l'unité BS
INFORMATION
Toutes les options possibles sont mentionnées dans la
liste des options ci-dessous. Pour plus d'informations sur
une option, consultez le manuel d'installation et d'utilisation
de l'option.
Kit de connexion au conduit (EKBSDCK)
Ce kit est nécessaire lorsque vous installez des conduits du côté
entrée d'air. Voir les exemples dans
possibles" [ 4 23] et
"13.5.1 Pour installer le conduit (non
fourni)" [ 4 26].
Ce kit peut également être utilisé pour mesurer le débit d'air. Voir
"17.1.3 A propos de la mesure du débit
Kit de joints (EKBSJK)
Ce kit est nécessaire lorsque vous établissez une connexion avec,
par ex. FXMA200A et FXMA250A. Lorsque vous utilisez le kit de
joints, modifiez les réglages du microcommutateur. Voir
microcommutateurs" [ 4 35].
régler les
Kit de purge (K-KDU303KVE)
▪ Ne faites PAS passer le fil de transmission de l'unité BS en même
temps que le fil d'alimentation du kit de purge.
▪ Acheminez le fil d'alimentation et le faisceau de relais du kit de
purge à l'intérieur de l'unité BS comme indiqué dans la figure ci-
dessous.
▪ Positionnez le tore de ferrite sur le faisceau de relais du kit de
purge à l'intérieur du coffret électrique de l'unité BS.
BS4~12A BS10~12A
X1M
X15A
X3M
c
c
a
g f
d e c
a Alimentation électrique pour l'unité BS
b Câblage de transmission
c Attache-câble
d Alimentation du kit de purge
e Faisceau de câbles du relais du kit de purge
f Connecteur du relais du kit de purge
g Tore en ferrite
11.2

Identification

REMARQUE
Lors de l'installation ou de l'entretien de plusieurs unités à
la fois, veillez à ne PAS intervertir les panneaux d'entretien
entre différents modèles.
Unité de sélecteur d'embranchement VRV 5
"13.2 Configurations
d'air" [ 4 41].
"15.4 Pour
BS6~12A BS4~12A
X2M
X3/4M X3/4/5M
b c c b c b c c
BS4~12A14AJV1B
4P670163-1 – 2022.02
c
b
