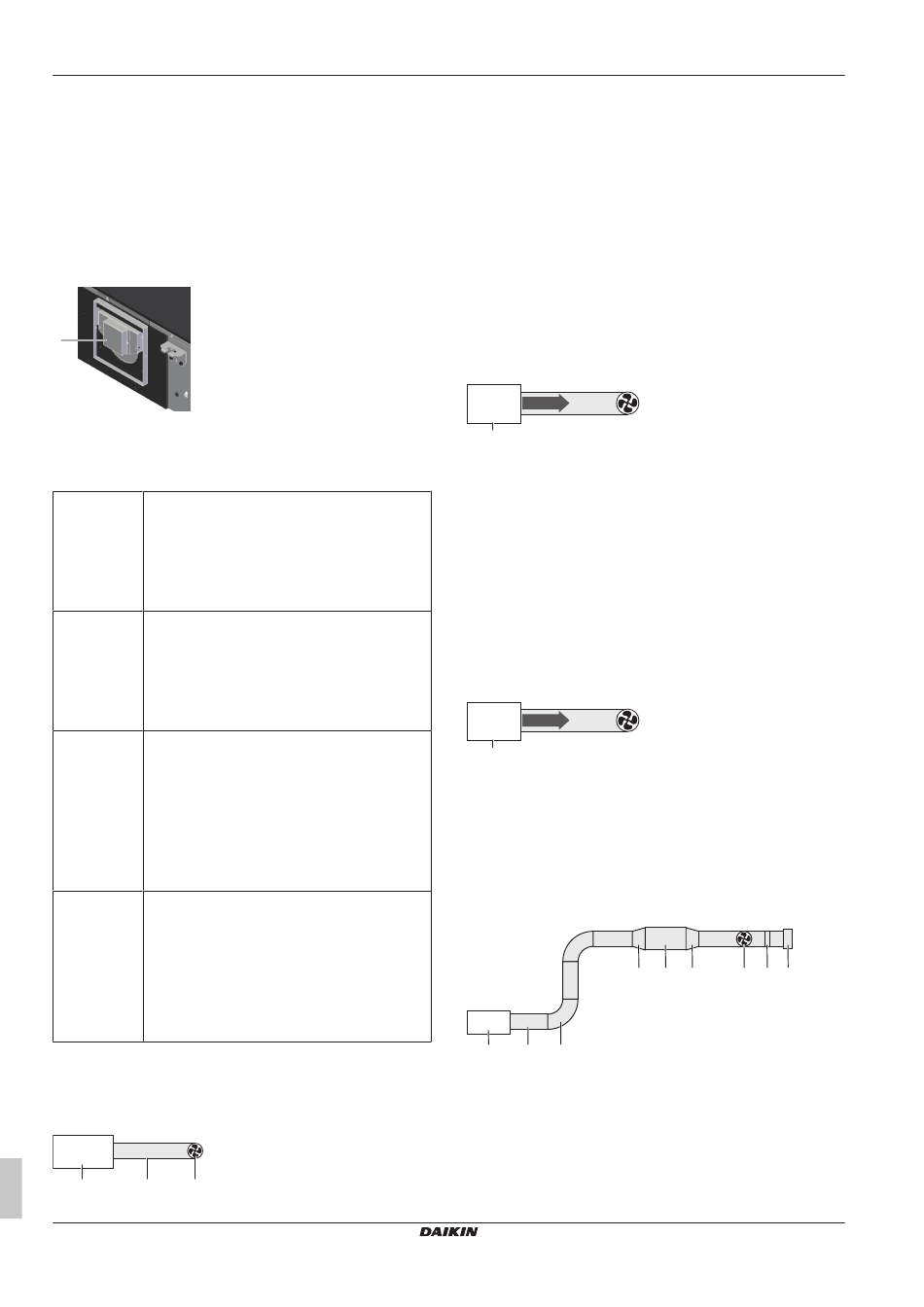

12 Exigences spéciales pour les unités R32
Lorsque le capteur R32 de l'unité BS détecte une fuite de réfrigérant,
il active les mesures de sécurité. Cela comprend l'ouverture du
registre de l'unité pour permettre à l'air de pénétrer et d'évacuer la
fuite de réfrigérant, l'activation du signal de sortie du ventilateur pour
déclencher le fonctionnement d'un ventilateur d'extraction et
l'affichage d'un message d'erreur sur les contrôleur à distance des
unités intérieures connectées.
Un registre à l'entrée d'air de l'unité BS permet de choisir entre 3
types de configurations (voir ci-dessous). Le clapet s'ouvre
lorsqu'une fuite de réfrigérant a été détectée dans l'unité BS. Cela
crée un chemin d'écoulement d'air de l'unité BS qui fuit vers le
ventilateur d'extraction.
a
a
Registre
Les informations du tableau ci-dessous doivent être prises en
compte dans le cas où une enceinte ventilée est utilisée comme
mesure de sécurité:
Conduits
Les conduits d'évacuation DOIVENT être amenés
à l'extérieur du bâtiment.
Evitez que la saleté, la poussière et les petits
animaux ne pénètrent dans les conduits et ne
provoquent une obstruction. Exemple: Installez un
clapet anti-retour, une grille, un filtre ou tout autre
composant dans le conduit d'évacuation.
Ventilateur
Le ventilateur d'extraction doit avoir un marquage
d'extraction
CE et ne peut pas agir comme une source
d'inflammation pendant le fonctionnement normal.
Exemple: Les moteurs à courant continu à balais
provoquent des étincelles et ne sont pas autorisés.
La puissance du ventilateur doit être inférieure à
2,5 kVA.
Air de
Assurez-vous qu'une quantité suffisante d'air
renouvellement
renouvelé est disponible pour l'extraction d'une
fuite de réfrigérant. Le débit d'air d'extraction doit
être maintenu pendant au moins 6,5 heures. Ceci
est réalisé en fournissant un volume d'air
suffisamment grand autour de l'unité BS ou en
fournissant suffisamment d'air de renouvellement
autour de l'unité BS (par ex. des ouvertures
naturelles ou une ouverture dédiée dans le faux
plafond).
Maintenance
Une inspection périodique de l'unité est nécessaire,
au cours de laquelle le test est répété (voir
"17.1 Test de fonctionnement de l'unité
BS" [ 4 40]).
Entretenez le canal d'évacuation pour éviter que la
poussière et la saleté ne s'accumulent et
n'obstruent le chemin d'écoulement (voir
"6.2 Contrôle périodique de l'enceinte
ventilée" [ 4 12]).
Une unité BS – un seul ventilateur d'extraction
Dans la configuration la plus simple, chaque unité BS du système
possède son propre canal d'évacuation et son propre ventilateur
d'extraction.
a
b
c
Manuel d'installation et de fonctionnement
18
a
Unité BS
b
Conduits
c
Ventilateur d'extraction
Un ventilateur d'extraction doit être connecté à l'unité BS, voir
"15.5 Raccordement des sorties
Afin de dimensionner le ventilateur, un calcul doit être effectué pour
trouver la capacité de pression requise. La perte de charge totale
dans le canal d'évacuation se compose de plusieurs parties: la perte
de charge générée par l'unité BS et la perte de charge générée par
les composants du conduit.
Choisissez un débit d'air pour l'évacuation qui réponde aux
exigences légales. Cela signifie que le débit d'air est supérieur au
minimum requis par la loi et génère une différence de pression
suffisante à l'intérieur de l'unité BS, par rapport à la pression de
l'environnement. Le débit d'air minimum requis (AFR
18,8 m³/h, et la perte de charge générée par l'unité BS doit conduire
à une pression à l'intérieur de l'unité BS (P
plus de 20 Pa à la pression de l'environnement.
P
AFR
OUT
interne
a
a
Unité BS
AFR
Flux d'air
OUT
P
Pression interne
internal
Il est conseillé de prendre une marge de sécurité sur ces valeurs
minimales lors de la conception du canal d'évacuation afin de tenir
compte des tolérances sur les pièces, de la saleté et de la poussière
qui s'accumulent dans le canal d'évacuation au fil du temps, etc.
Note: La pression interne de l'unité BS ne doit pas être inférieure
de plus de 350 Pa à la pression de l'environnement.
Avec le débit d'air sélectionné, notez la perte de charge générée par
tous les composants du canal d'évacuation. Pour l'unité BS, cela
signifie utiliser la courbe qui donne la pression à la sortie (P
fonction du débit d'air (AFR
). Pour trouver les courbes de perte de
OUT
charge de l'unité BS, consultez la dernière version des données
techniques d'ingénierie.
AFR
P
OUT
OUT
a
a
Unité BS
AFR
Flux d'air
OUT
P
Pression de sortie
OUT
Pour la perte de charge causée par les autres composants du canal
d'évacuation (conduits, coudes, etc.), utilisez les courbes du
fabricant.
Utilisez le débit d'air et la somme des pertes de charge pour
sélectionner un ventilateur approprié.
Exemple
d
a
b
c
a
Unité BS
b~h
Conduits (gaine, coude, réducteur, expanseur, clapet
anti-retour, grille murale, etc.)
i
Ventilateur d'extraction
Dans cet exemple, nous utilisons une unité BS12A. Utilisez la
courbe de la pression interne à l'intérieur de l'unité BS (P
fonction du débit d'air (AFR
). Lorsqu'un débit d'air de 115 m³/h est
OUT
sélectionné, la pression à l'intérieur de l'unité BS est inférieure de
42,9 Pa à la pression de l'environnement. Ce débit d'air est donc
Unité de sélecteur d'embranchement VRV 5
externes" [ 4 36].
) est de
OUT
) qui est inférieure de
internal
OUT
e
f
i
g
h
internal
BS4~12A14AJV1B
4P670163-1 – 2022.02
) en
) en
