532008_A - Guide d'installation
Page 25
6

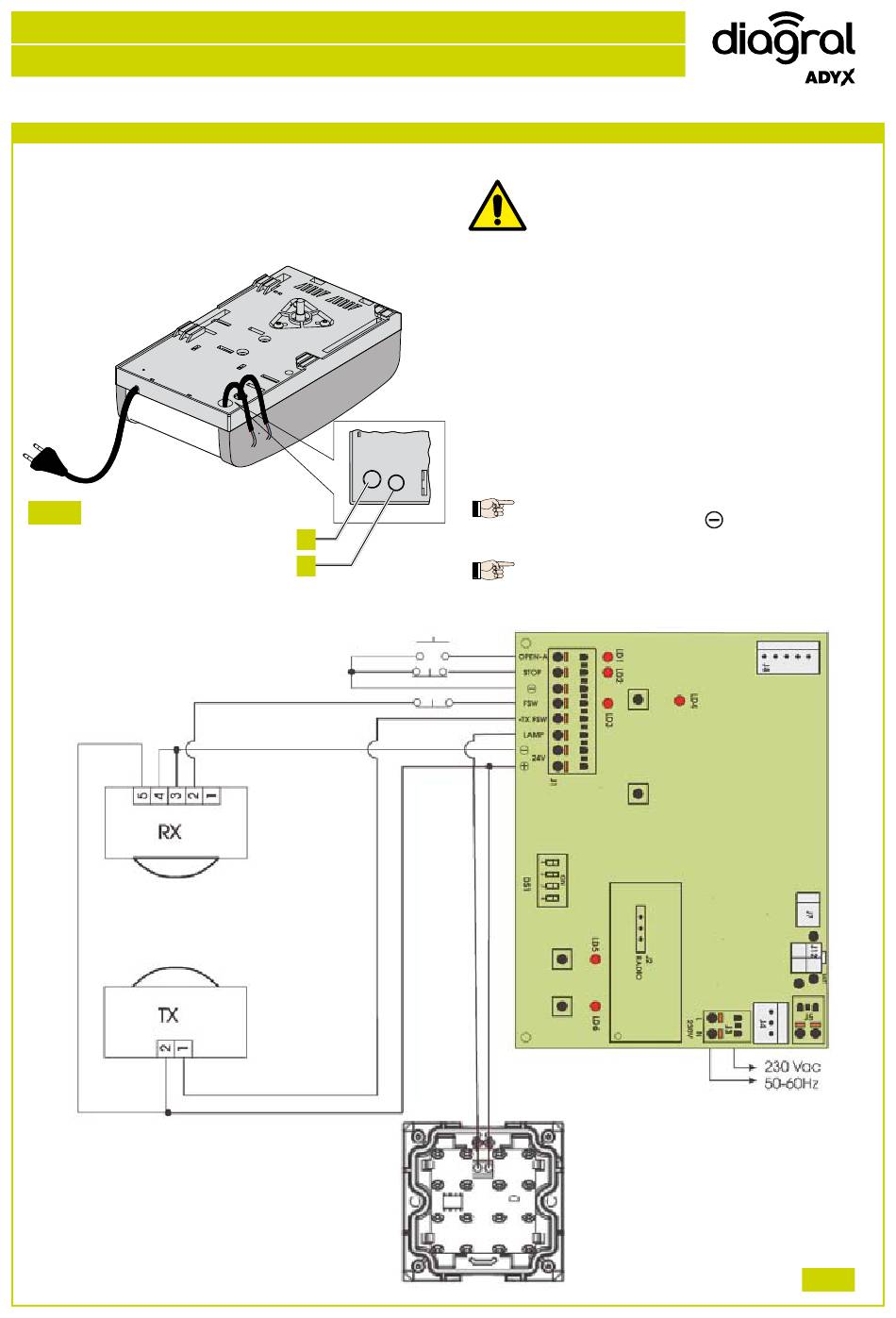

CoNNeXioNs
Fig. 30
-
-
-
-
1
2
AT T e N T i o N : A v a n t t o u t t y p e
d'intervention sur la platine, (connexions,
entretien) toujours couper le courant
électrique.
Utiliser des gaines séparées pour l'alimentation
de réseau, les signaux et les accessoires, pour
éviter toute perturbation électrique.
L'opérateur pRoton est équipé d'un câble avec
une fiche bipolaire pour l'alimentation 230 Vca.
pour la connexion des commandes externes,
des sécurités et des signalisations, défoncer la
pré-cassure (fig. 30 réf. 1).
Réaliser les connexions électriques d'après la
fig. 31.
si l'on n'utilise pas l'entrée stop , ponter
l'entrée vers la borne
si l'on n'utilise pas les photocellules,
connecter l'entrée fsw vers la borne -tx
fsw.
by
.
Fig. 31
