532008_A - Guide d'installation
Page 13

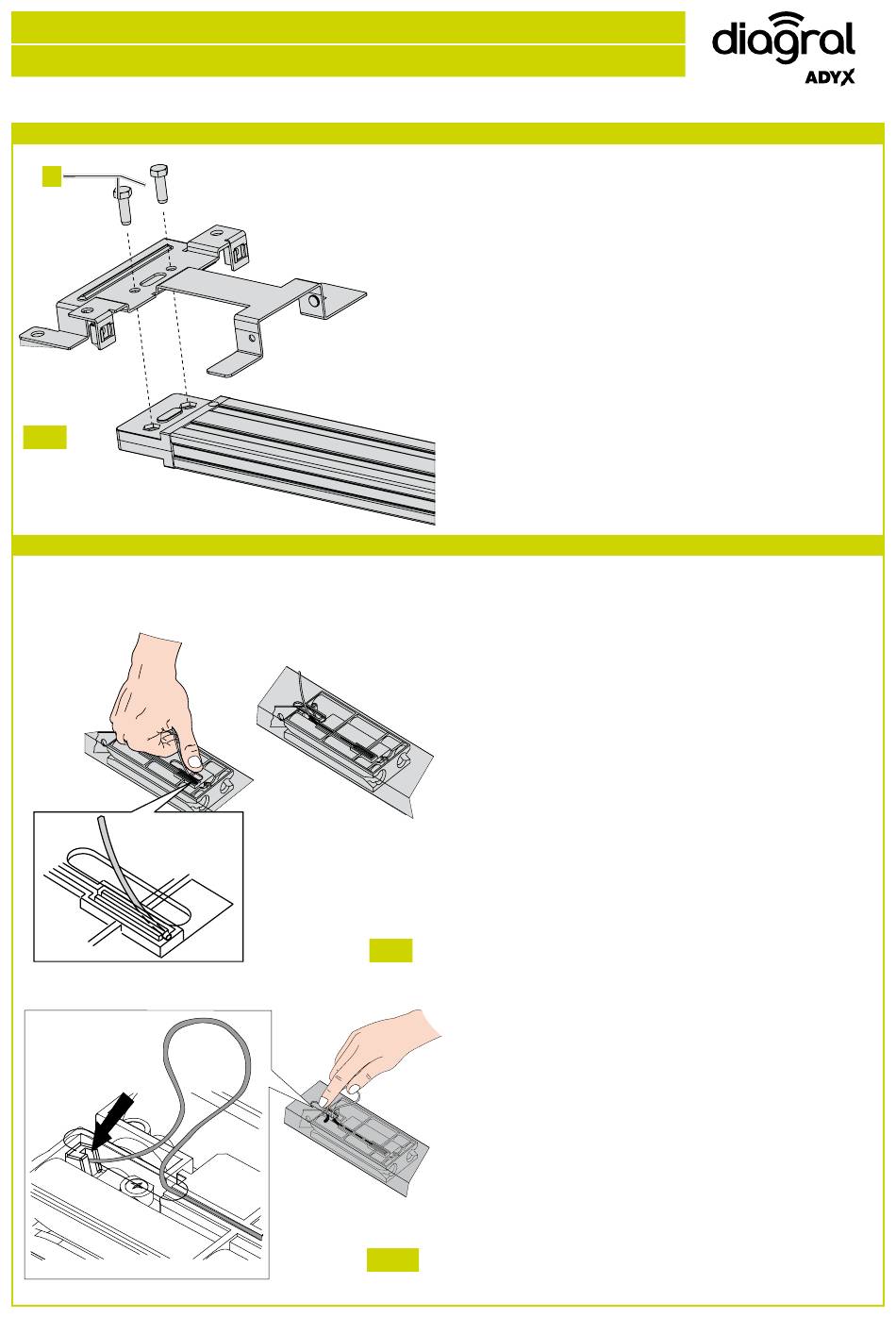

3.2
PATTe D'ATTACHe PosTÉrieUre
1
Fig. 8
3.3
DÉVerroUiLLAGe eXTerNe (eN oPTioN)
si l'on a prévu d'installer le système de déverrouillage externe, préparer le fil avant de commencer
l'installation:
avant de fixer le rail de guidage au plafond,
assembler la patte d'attache postérieure dans le
logement spécifique du groupe d'embrayage de la
traction et visser les vis d'après la fig. 8. réf. 1.
1. Débloquer le chariot (voir par. 4.5 point 3) et
l'amener au niveau de la rainure située sur le
dessus du rail de guidage.
2. Introduire la cosse du fil dans son logement de
couleur rouge (fig. 9).
Fig. 9
1. faire reculer le chariot vers le groupe de
l'embrayage de la traction jusqu'à ce que le trou
de passage sur le chariot coïncide avec la rainure
et y passer le fil dénudé (fig. 10).
2. Extraire totalement le fil de la partie inférieure
du chariot.
3. Enrouler le fil sur lui-même pour éviter qu'il ne
représente une gêne durant l'installation du rail
de guidage.
Fig. 10
