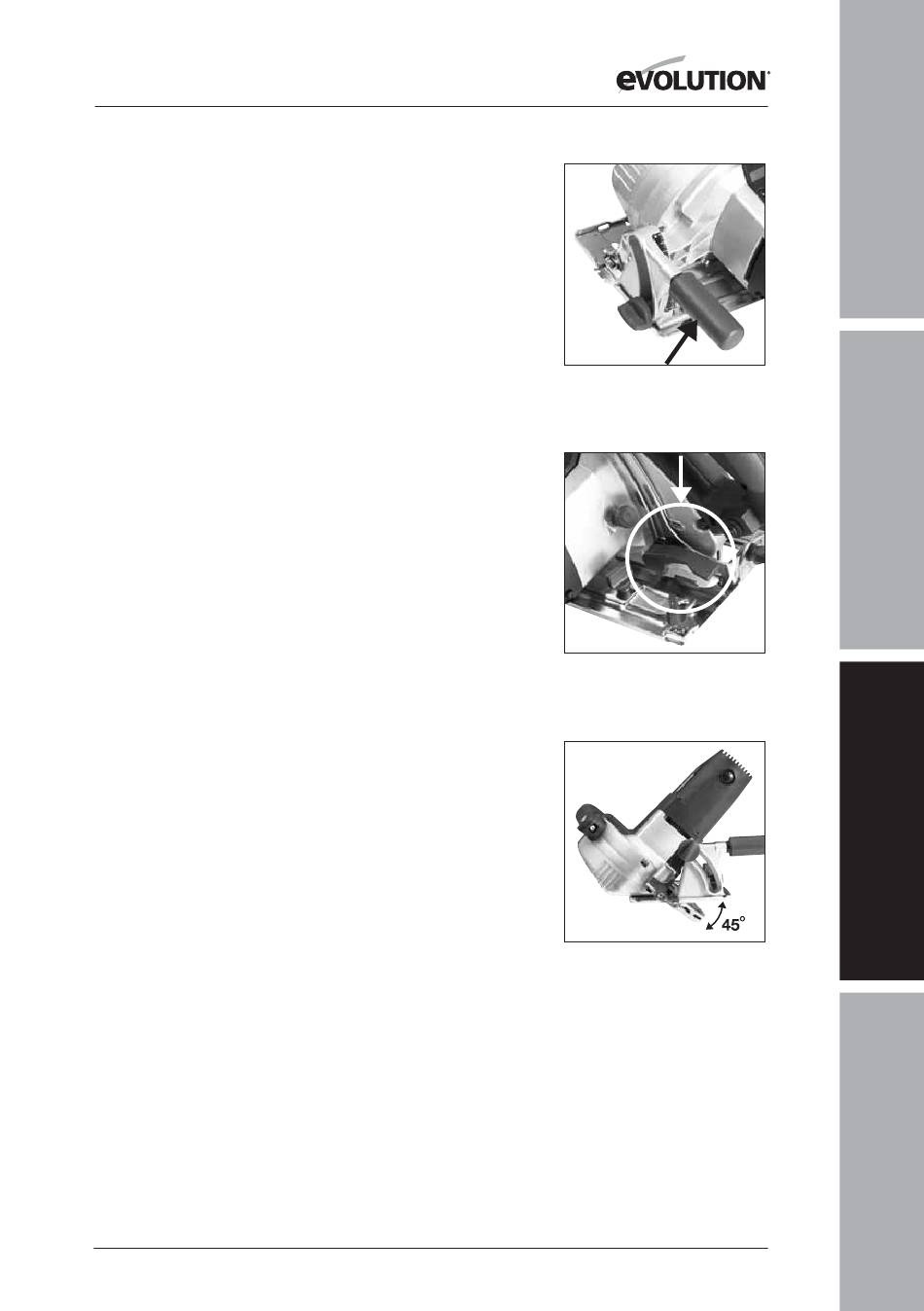

Poignée auxiliaire (Image 7)
La poignée auxiliaire (fournie) peut être vissée sur le support
fileté qui se trouve sur le quadrant de blocage de biseau.
La poignée permet une bonne position de l'utilisateur, à gauche
ou à droite, lors des opérations de coupe.
Réglage de la profondeur de coupe.
Relâchez le verrou de levier (Image 8) pour ajuster la lame
à la profondeur de coupe désirée. Dans la plupart des cas, la
profondeur doit être réglée au maximum, à moins qu'il n'existe
des éléments d'obstruction sous la surface de travail.
Note : Vérifiez toujours qu'il n'existe aucune obstruction sous la
surface de travail qui pourrait avoir un impact sur le réglage de
la profondeur de coupe.
Resserrez le verrou de levier fermement pour le bloquer dans la
position requise.
Réglage de l'angle de coupe
• Desserrez la vis de blocage du biseau située à l'avant de l'outil.
• Desserrez la vis de blocage arrière du biseau située à l'arrière
du sabot.
• Basculez la lame à l'angle désiré (Image 9).
• Resserrez les deux vis de blocage fermement.
Note : Un rapporteur (0° à 45°) est incorporé au quadrant de
blocage du biseau pour permettre un bon réglage.
CONSEILS d'uTILISATION
Faites des vérifications de routine de sécurité à chaque fois
que vous utilisez l'outil. Vérifiez que toutes les protections
fonctionnent correctement et que toutes les poignées de
réglage ainsi que toutes les vis sont serrées correctement.
Vérifiez que la lame est bien fixée et installée correctement.
Vérifiez également que vous utilisez une lame adaptée au
matériau que vous coupez.
Vérifiez l'état du cordon d'alimentation.
Fixez toujours la pièce à usiner sur un support rigide tel qu'un
établi ou un tréteau.
Fig. 7
Fig. 8
Fig. 9
