ASSEMBLAGE

L'assemblage requiert deux personnes. Placez toutes les pièces du vélo d'exercice sur une aire dégagée et
enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage.
En plus des clés hexagonales incluses, l'assemblage requiert une clé à molette
nevis cruciforme

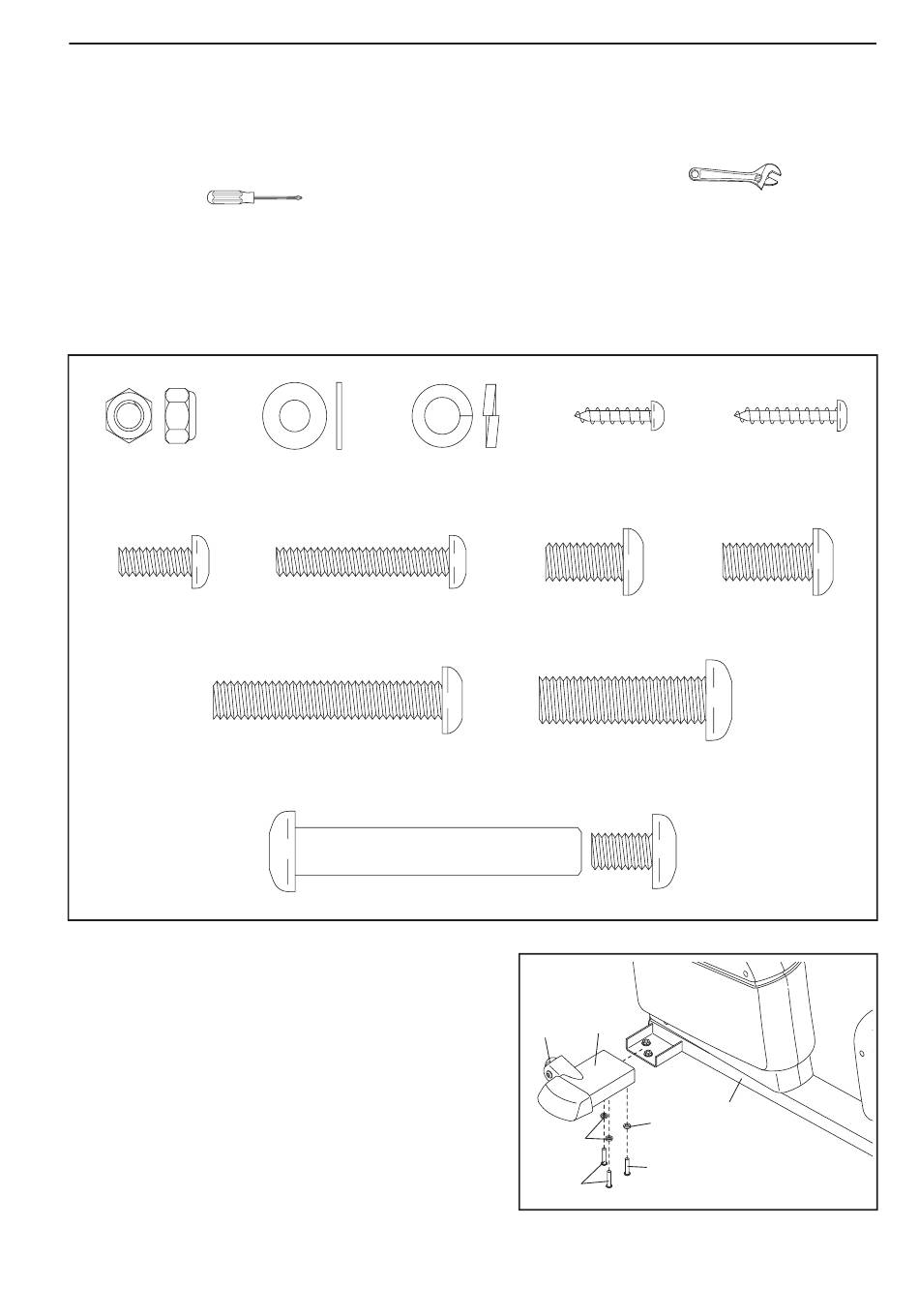

Utilisez le schéma des pièces ci-dessous pour identifier les petites pièces utilisées lors de l'assemblage. Le
nombre entre parenthèses sous chaque pièce fait référence au numéro-clé de la pièce, qui se trouve dans la
LISTE DES PIÈCES à la page 21. Le deuxième nombre fait référence à la quantité nécessaire pour l'assembla-
ge. Remarque : certaines petites pièces ont été pré-assemblées pour faciliter l'expédition. Si une pièce
n'est pas dans le sac des pièces, vérifiez qu'elle n'est pas déjà attachée.
Écrou de
Verrouillage en
Nylon de M6
(72)–4
Vis en Bouton de
M6 x 16mm (81)–4
1. Attachez le Stabilisateur Gauche Avant (15) sur le côté
gauche du Cadre (1) à l'aide de trois Vis en Bouton de
M8 x 16mm (54) et trois Rondelles Fendues de M8 (55).
Attachez le Stabilisateur Droit Avant (pas ilustré) sur le
côté droit du Cadre (1) de la même manière.
All manuals and user guides at all-guides.com
.
Rondelle de
Rondelle
Fendue de M8
M6 (88)–4
(55)–14
Boulon en Bouton de
M6 x 36mm (76)–4
Vis en Bouton de M8
x 50mm (52)–4
Série de Boulons de M10 x 63mm (62)–1
Vis à Tête
Ronde de M4 x
16mm (80)–4
Vis en Bouton de M8
x 16mm (54)–6
Vis en Bouton de M10
x 36mm (78)–4
1
15
17
55
54
4
et un tour-
Vis de M4 x
22mm (60)–2
Vis en Bouton de M8
x 19mm (77)–4
1
55
54
