Manuels Connexes pour Fujitsu fi-748PRB
Sommaire des Matières pour Fujitsu fi-748PRB

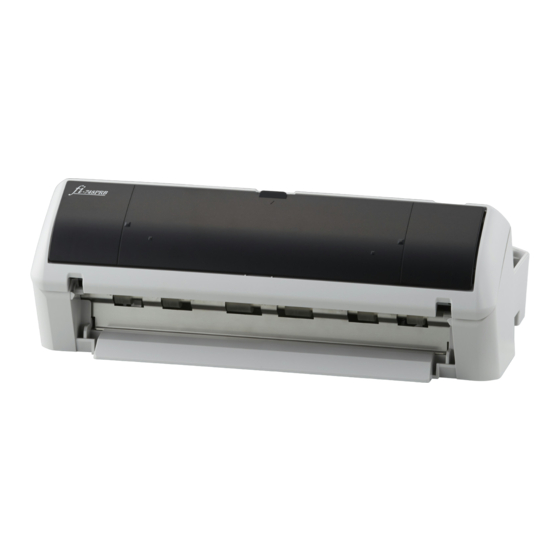

- Page 1 P3PC-5822-01FRZ0 Dispositif d'impression fi-748PRB Guide d'utilisation...
-
Page 2: Table Des Matières
Sommaire Introduction ........................... 1 Chapitre 1 Préparation ......................3 1.1. Vérification du contenu de l’emballage ..................3 1.2. Noms des éléments ......................... 3 Chapitre 2 Installation ......................5 2.1. Installation du dispositif d’impression ..................5 2.2. Installation de la cartouche d'impression ................. 6 2.3 Test d'impression........................ -
Page 3: Introduction
Nous vous remercions d'avoir choisi le dispositif Abréviations utilisées dans ce guide d'impression fi-748PRB. Les systèmes d'exploitation et autres produits sont indiqués de la Le dispositif d'impression fi-748PRB est une unité manière suivante dans ce guide. optionnelle à utiliser avec le scanneur d'image Indication fi-7460/fi-7480. -
Page 4: Captures D'écran De Ce Guide
Captures d’écran de ce guide Les captures d’écran des produits Microsoft sont reproduites avec l’autorisation de Microsoft Corporation. Les captures d'écran utilisées dans ce guide sont sujettes à modification sans avis préalable dans l'intérêt du développement du produit. Si les images affichées sur l’écran de votre ordinateur sont différentes de celles du guide, suivez les instructions affichées sur l'écran tout en continuant de consulter les guides à... -
Page 5: Chapitre 1 Préparation
・ Touche [Stop/Clear] Utilisez ce produit et ses accessoires avec soin. ・ Touche [Power] 1.2. Noms des éléments Plateau de <Dispositif d’impression> réception Avant Arrière Couvercle de la Section cartouche d'impression d'impression Arrière Verrou Câble EXT Guide d'utilisation du dispositif d'impression fi-748PRB... - Page 6 <Intérieur> Loge de la cartouche Couvercle de la d’impression cartouche d'impression...
-
Page 7: Chapitre 2 Installation
Soulevez les verrous (2 situés à l'arrière) IMPORTANT ● Vous devez retirer le plateau de réception avant d’installer le dispositif d’impression. ● Ne forcez pas ou le plateau de réception risque d'être endommagé. Guide d'utilisation du dispositif d'impression fi-748PRB... -
Page 8: Installation De La Cartouche D'impression
2.2. Installation de la cartouche Tournez les verrous (2 situés à l'arrière) d'impression Installez la cartouche d'impression en suivant la procédure indiquée ci-dessous : IMPORTANT Installez correctement la cartouche d'impression. Mettez le scanneur hors-tension. Branchez le câble EXT sur le connecteur qui se Placez votre main au milieu du couvercle de la trouve à... -
Page 9: Test D'impression
● Vérifiez que la cartouche d’impression se situe bien dans la largeur du document. Placez la cartouche dans une position appropriée pour l’impression. La cartouche d'impression doit être positionnée là où passe le document. Guide d'utilisation du dispositif d'impression fi-748PRB... - Page 10 Appuyez sur la touche [Menu]. CONSEIL Les séries de caractères suivantes sont à votre disposition : Série test 1 (à l'horizontale) : ABCDEFGHIJKLMNOPQRSTUVWXYZ[¥]^_`00000000 Série test 2 (à l'horizontale) : abcdefghijklmnopqrstuvwxyz{|}~ 00000000 Série test 3 (à l'horizontale) : !"#$%&'()*+,-./0123456789:;<=>?@00000000 Série test (à...
-
Page 11: Chapitre 3 Utilisation Usuelle
Paramètres de numérisation (tels que la police de caractère, orientation, la position de départ de l’impression, les chaînes d’impression et les valeurs initiales, croissantes et décroissantes du compteur) Fermez le couvercle de la cartouche d’impression. Guide d'utilisation du dispositif d'impression fi-748PRB... -
Page 12: Remplacement De La Cartouche D'impression
3.3. Remplacement de la Cartouche Retirez l’ancienne cartouche. d'impression La cartouche d’impression est un consommable. Remplacez la cartouche d'impression de la manière suivante. IMPORTANT ● Lorsque le message suivant apparaît, veuillez remplacer la cartouche d'impression le plus rapidement possible. Si vous Retirez la pellicule protectrice de la nouvelle ignorez ce message, les données imprimées seront de moins en moins lisibles. - Page 13 Accueil et sélectionnez [Software Operation Panel] sous [fi Series]. Pour afficher [↓], déplacez le curseur de la souris. Windows 10 Cliquez sur le menu [Démarrer] → [Toutes les applications] → [fi Series] → [Software Operation Panel]. Guide d'utilisation du dispositif d'impression fi-748PRB 11...
-
Page 14: Élimination Des Bourrages Papier
3.4. Élimination des bourrages Fermez l'AAD. papier Si un document est coincé, dégagez-le en procédant de la manière suivante : Section d'impression IMPORTANT Ouvrez l'AAD et la section d'impression pour retirer le document coincé. Ne forcez pas pour extraire le document. Videz le plateau d'alimentation de l'AAD (Chargeur). -
Page 15: Chapitre 4 Entretien
Assurez-vous que la cartouche d’impression est parfaitement nette puis réinstallez-la. (consultez le paragraphe "3.3. Remplacement de la Cartouche d'impression".) Assurez-vous qu'il n'y a plus de poussière et fermez la section d'impression. IMPORTANT Installez correctement la cartouche d'impression. Guide d'utilisation du dispositif d'impression fi-748PRB 13... -
Page 16: Nettoyage Des Rouleaux
Utilisez une quantité Pour en savoir plus sur les produits de nettoyage, contactez votre distributeur ou un technicien agréé par FUJITSU. modérée. Assurez-vous de bien nettoyer les composants afin de n'y laisser aucune trace de produit. -
Page 17: Chapitre 5 Messages D'erreur
Vérifiez si la cartouche d'impression est correctement installée. Cartouche d'encre non installée U6:B4 Si le problème persiste, notez le code qui s'affiche et contactez votre distributeur ou un technicien agréé par FUJITSU. Une erreur s’est produite dans le dispositif Erreur d'impression (RAM) A0:B2 d’impression. -
Page 18: Chapitre 6 Spécifications
Chapitre 6 Spécifications Élément Spécification Méthode d’impression Impression thermique à jet d’encre Début de l’impression Impression avant, impression de la surface arrière Caractères imprimés Alphabet : A à Z, a à z Chiffres : 0, 1 à 9 Symboles : ! " # $ % & ' ( ) * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } ~ Nombre maximal de caractères par ligne Sens de l'impression... -
Page 19: Pour Nous Contacter
Pour toute demande concernant le scanneur, consultez la page web suivante : http://imagescanner.fujitsu.com/g-support.html Si vous ne trouvez pas de solution à votre problème, consultez la page web suivante pour contacter votre bureau Fujitsu : http://imagescanner.fujitsu.com/warranty.html Demande concernant l'achat de consommables ou de produits d'entretien : http://www.fujitsu.com/global/shop/computing/IMAGE_index.html...
