VENTILO-CONVECTEURS CENTRIFUGES - HC
Les ventilo-convecteurs Comfair sont conçus avec des dimensions
réduites, l'épaisseur étant en particulier limitée à 200 mm .
La version HC est disponible en 7 configurations différentes,
elles-mêmes déclinées en 2 tailles, permettant tous types de
dispositions et configurations de montage, par exemple :
Vertical avec habillage – sur pieds ou sur plinthe, avec entrée
d'air dessous ou en façade et refoulement de l'air dessus ou
en façade
Horizontal avec habillage – avec entrée d'air sur l'arrière,
dessous ou via un plénum

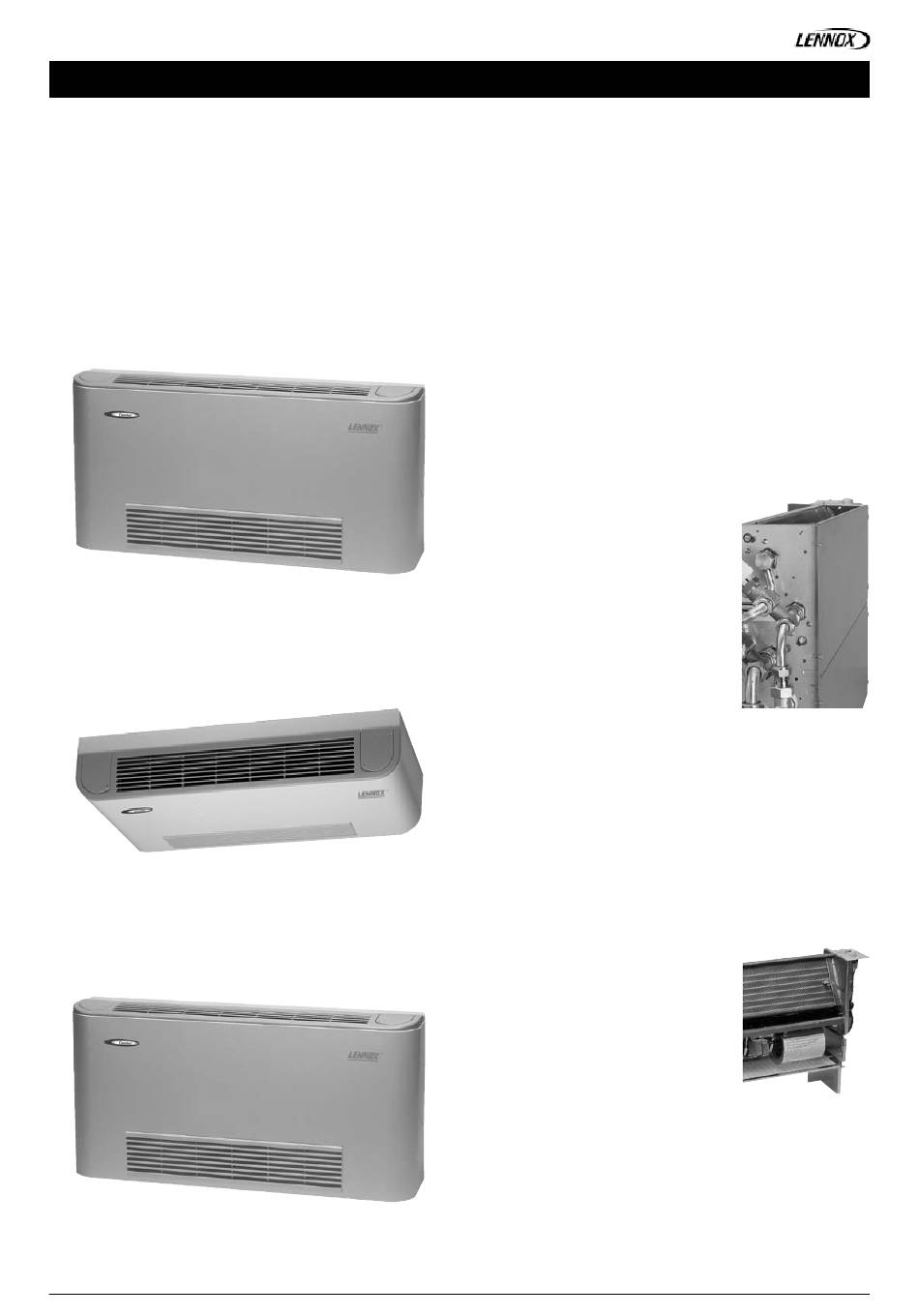

Unités verticales avec habillage
Unités horizontales avec habillage
Unités verticales avec habillage
Guide Technique • COMFAIR - 1107-F
Versions non carrossées verticales ou horizontales
Les unités standard s'accompagnent d'une gamme complète
d'accessoires et options, par exemple :
• batterie auxiliaire pour système 4 tubes
• panoplie de régulation avec vannes 3 voies
• batterie électrique
• entrée d'air neuf avec registre manuel ou motorisé
• plénums droits ou à 90° pour entrée ou soufflage d'air (uni-
quement pour les versions non carrossées)
• panneau décoratif métallique ou en bois, pré-peint en blanc
(uniquement pour les versions à non carrossées)
CARROSSERIE ET HABILLAGE
La carrosserie est en tôle d'acier galvanisée ép : 0,8 mm . Des
trous de fixation sont prévus sur le panneau arrière . Chaque unité,
verticale ou horizontale, est équipée d'un
bac de récupération des condensats
pourvu d'une isolation thermique de
3 mm d'épaisseur de même pour toutes
les parties de la carrosserie en contact
avec l'air traité .
De conception moderne et élégante,
l'habillage bénéficie d'un peinture de
finition blanche standard LENNOX (RAL
9002) . La gamme complète des teintes
RAL est néanmoins disponible sur
demande spéciale .
L'habillage est également en tôle d'acier
de 0,8 mm d'épaisseur, galvanisée,
peinte à l'époxy et protégée par un film
en plastique qui doit être retiré une fois l'installation terminée . Ce
process garanti une résistance exceptionnelle à la rouille, à la
corrosion ainsi qu'aux agents liquides et chimiques .
Les grilles de diffusion sont fabriquées selon des techniques
d'injection plastique et sont disponibles en version orientables
sur commande .
Le panneau de commande se trouve dans un logement dissimulé
sur le dessus de l'unité, toujours à l'opposé des vannes .
BATTERIES
Les batteries sont constituées d'ailettes
en aluminium serties mécaniquement
sur des tubes en cuivre . Les collecteurs
sont équipés de purges d'air facilement
accessibles . Les orifices de la batterie sont
munis de raccords femelles antitorsion
situés, en standard, à gauche face à
l'unité (côté droit possible sur demande) .
Le côté de raccordement souhaité doit
toujours être clairement indiqué sur la
commande .
En raison de leur rendement thermique
élevé, même avec des régimes d'eau basse température, les
ventilo-convecteurs COMFAIR HC conviennent parfaitement aux
