Implantation - Endress+Hauser Thermophant T TTR31 Manuel De Mise En Service

Montage
REMARQUE
La pression de process maximale dans le cas d'un raccord process conique métal-métal
(fig. 4, Pos. MB) est de 16 bar = 1,6 MPa !
3.4

Implantation

REMARQUE
Ne pas tourner l' a ppareil au niveau du boîtier pour le visser dans le raccord process. Tourner
l' a ppareil toujours au niveau du six pans du module capteur (fig. 5, Pos. 1). Utilisez pour ce faire
une clé à fourche (voir tableau → ä 8).
1
C

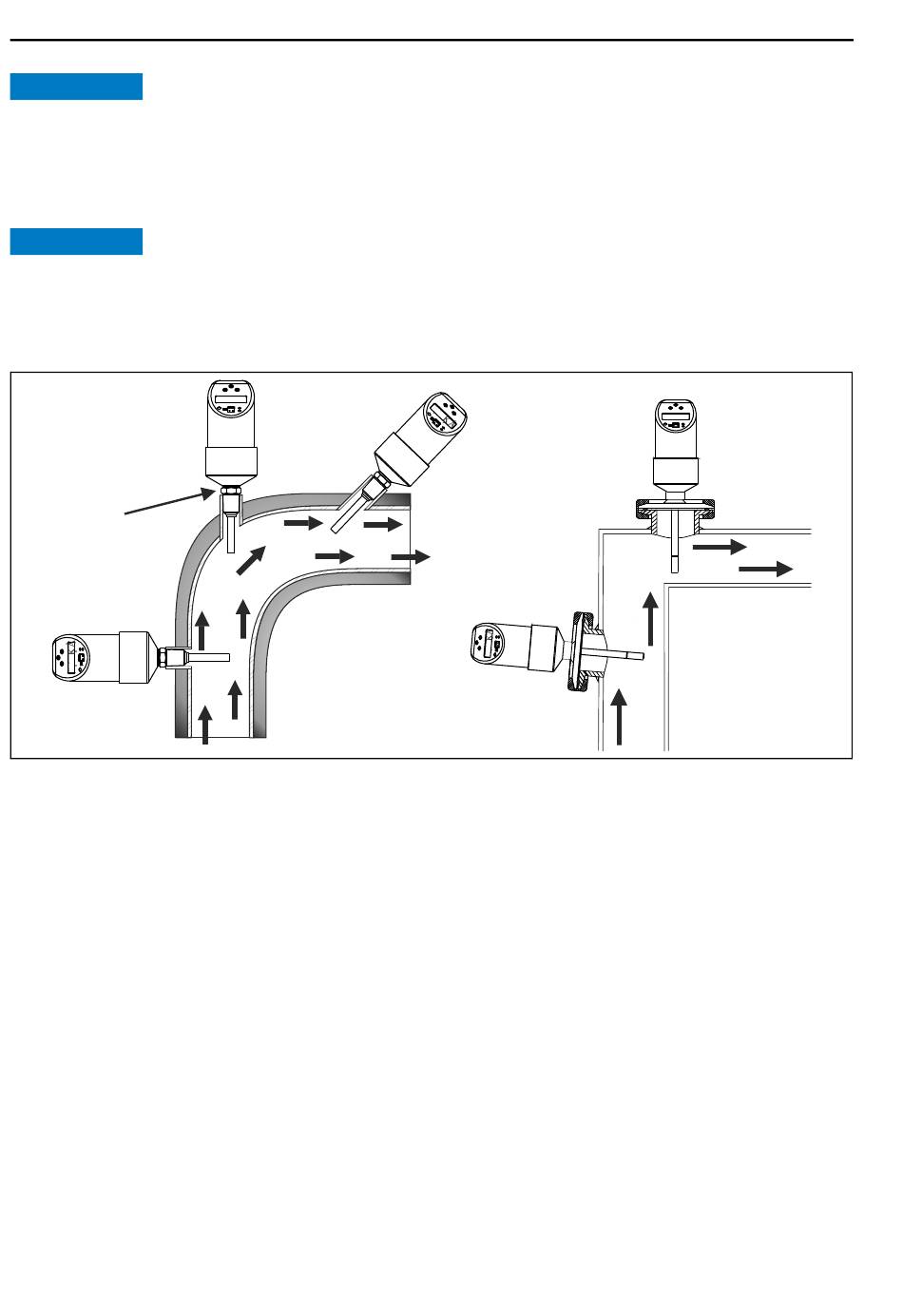

Fig. 5 : Possibilités de montage pour une surveillance de température dans les conduites
m TTR31
TTR35 pour l' u tilisation dans les process hygiéniques
n
Conseils d'implantation généraux :
• Installation sur des coudes, contre le sens de l' é coulement (Pos. A)
• Installation dans de plus petites conduites, contre le sens de l' é coulement (Pos. B)
• Installation perpendiculairement au sens d' é coulement (Pos. C)
Montage du TTR35 avec min. 3° de pente afin d' a ssurer une auto-vidange.
• L' a ffichage local peut être orienté électroniquement de 180° − v. chap. 5.1 "Configuration sur
site".
• Le boitier peut être orienté de max. 310°.
