Généralités
Généralités
L'utilisation de cet oscilloscope est facile. Le groupement
logique des commandes permet sa prise en main rapide ;
il est malgré tout conseillé à tout utilisateur de lire
attentivement ces instructions.
Dès le déballage de l'appareil, on doit vérifier qu'il n'existe
pas de dégâts mécaniques et d'éléments détachés à
l'intérieur de l'appareil. En cas de dommages le
transporteur doit être immédiatement informé. L'appareil
ne doit alors pas être mis en service.
Symboles portés sur l'équipement
ATTENTION - Consulter la notice
Danger - Haute tension
Connexion de masse de sécurité (terre)

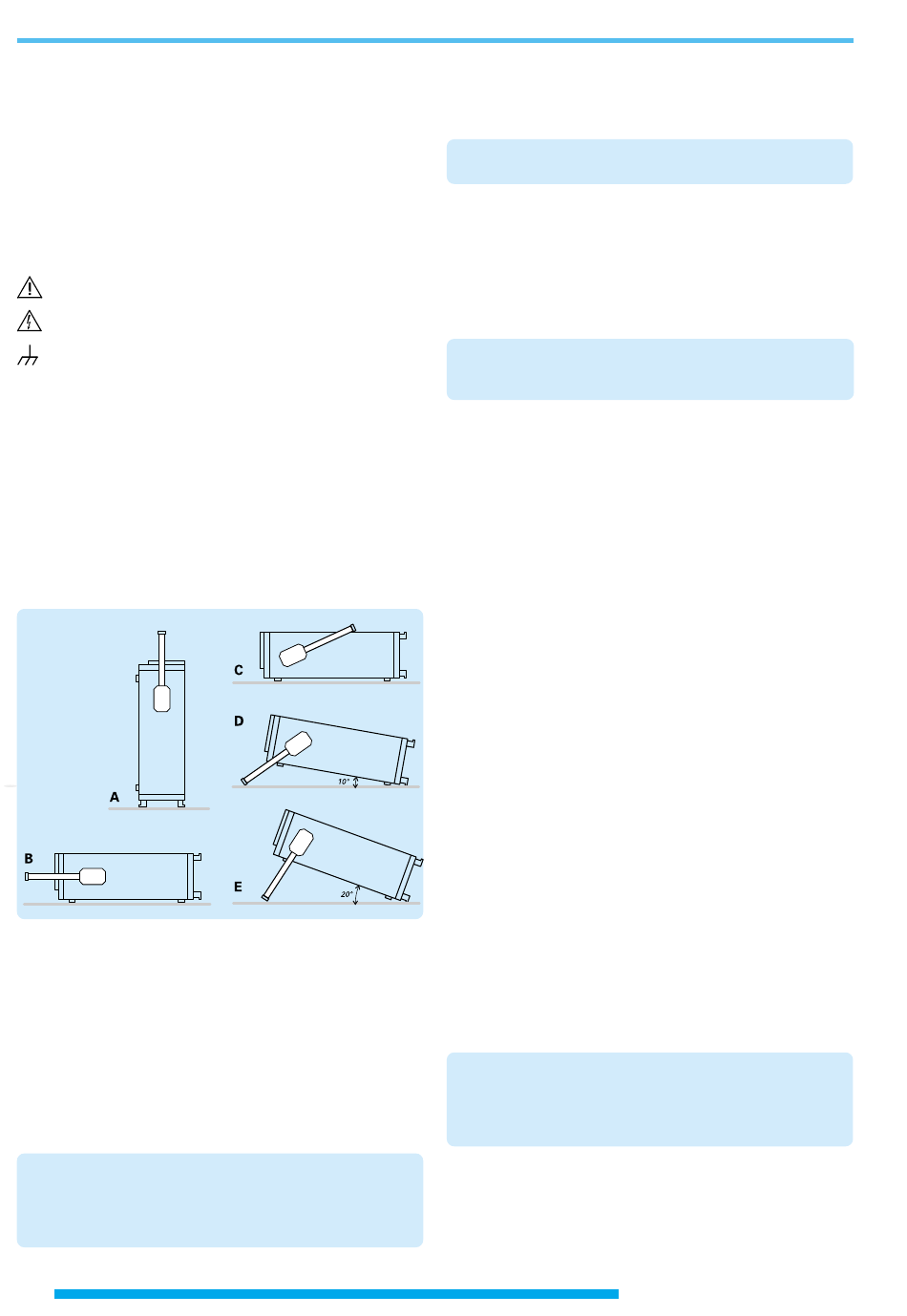

Mise en place de l'appareil
Pour l'observation optimale de l'écran l'appareil peut être
installé dans trois positions différentes (C,D,E). En plaçant
l'appareil en position verticale la poignée restera
automatiquement dans cette position de transport (A).
Pour travailler en position horizontale, tourner la poignée
et la mettre en contact avec le capot de l'oscilloscope
(C). Lorsque la poignée est verrouillée en position (D),
l'appareil est incliné à 10°, et en position (E) à 20°.
En partant de la position de l'appareil dans son carton,
soulever la poignée; elle s'enclenchera automatiquement
en position de transport horizontal de l'appareil (B).
Sécurité
Cet appareil a été construit et testé suivant les dispositions
de la norme de sécurité VDE 0411 Partie 1 concernant les
appareils électriques de mesure, de commande, de
régulation et de laboratoire. Cet appareil a quitté l'usine
dans un état entièrement conforme à cette norme. De ce
fait, il est également conforme aux dispositions de la norme
européenne EN61010-1 et de la norme internationale
CEI1010-1. Ce manuel contient informations et mises en
garde importantes que doit suivre l'utilisateur pour
travailler et pour conserver l'appareil en conditions de
sécurité.
Le coffret, le châssis et tous les blindages des connec-
teurs de mesure sont reliés à la terre. L'appareil
correspond aux dispositions de la classe de protection I
(cordon d'alimentation 3 conducteurs dont un réservé à
la terre).
6
Le cordon secteur sera branché pour assurer la mise à la
terre des parties métalliques accessibles. Pour raisons de
sécurité, il ne faut pas sectionner le connecteur de mise à la
terre.
Le cordon secteur doit être branché avant connection
des circuits de mesure.
L'isolement entre les parties métalliques accessibles telles
que capots, embases de prises et les deux connecteurs
d'alimentation de l'appareil a été testé jusqu'à 2200VDC.
Dans certaines conditions, il peut apparaître sur le circuit
de mesure, des tensions de ronflement 50 ou 60Hz qui
peuvent provenir d'interférences entre appareils transmises
par le secteur. Ceci peut être évité par l'utilisation d'un
transformateur d'isolement (protection classe II).
Les tubes cathodiques produisent des rayons X.
Cependant la dose produite reste bien en dessous
du seuil maximum admissible de 36pA/kg (0,5 mR/h).
Lorsqu'il est à supposer qu'un fonctionnement sans danger
n'est plus possible, l'appareil devra être débranché et
protégé contre une mise en service non intentionnelle.
Cette précaution est nécessaire :
- lorsque l'appareil a des dommages visibles,
- lorsque l'appareil ne fonctionne plus,
- après un stockage prolongé dans des conditions défavo-
rables (par ex.à l'extérieur ou dans des locaux humides),
- après des dégâts graves suite au transport (dans le cas
d'emballage défectueux).
Conditions de fonctionnement
L'appareil est prévu pour une utilisation en laboratoire.
Gamme de température ambiante admissible durant le
fonctionnement:
+10°C...+40°C.
occasionnellement être utilisé jusqu'à -10°C sans danger.
Gamme de température admissible durant le transport et le
stockage: -40°C et +70°C. L'appareil peut fonctionner
jusqu'à 2200m d'altitude (hors tension, il accepte une
altitude maximum de 15000m). L'humidité maximum
admissible est de 80%. Si pendant le transport ou le
stockage il s'est formé de l'eau de condensation il faut
prévoir un temps d'acclimatation d'env. 2 heures avant
mise en route. L'appareil doit être utilisé dans des locaux
propres et secs. Il ne peut donc être utilisé dans un air à
teneur particulièrement élevée en poussière et humidité,
en danger d'explosion ainsi qu'en influence chimique
agressive. La position de fonctionnement de l'appareil peut
être
quelconque;
cependant
(refroidissement par convection) doit rester libre. Les trous
d'aération
ne
doivent
fonctionnement continu, l'appareil doit être en position
horizontale ou être incliné (poignée-béquille).
Les caractéristiques nominales avec indications de
tolérance sont valables après un temps de chauffe de
30 minutes et pour une température ambiante comprise
entre 15°C et 30°C. Les valeurs sans indication de
tolérance sont celles d'un appareil standard.
CEM
Cet appareil répond aux standards européens concernant la
compatibilité électromagnétique. Les normes applicables
sont les suivantes : la norme d'immunité générale EN50082-
2:1995 (pour environnement industriel) et la norme
HM 1004
Il
la
circulation
pas
être
recouverts.
Sous réserve de modifications
-
3
peut
