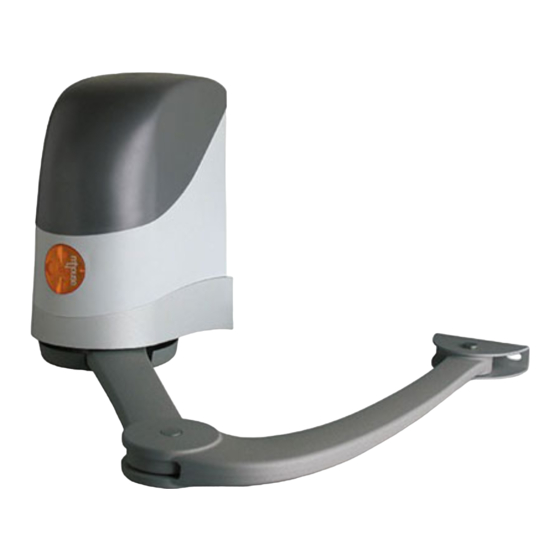

- Page 1 MhouseKit WS2 Pour l’automatisation d’un portail battant Instructions et avertissements pour l’installation et l’utilisation IS0004A01FR_07-02-2012...
-
Page 3: Table Des Matières
TABLE DES MATIÈRES AVERTISSEMENTS ET PRÉCAUTIONS GÉNÉRALES POUR MAINTENANCE LA SÉCURITÉ PHASE 9 PHASE 1 MISE AU REBUT DU PRODUIT CONNAISSANCE DU PRODUIT ET PRÉPARATION À L’INSTALLATION APPROFONDISSEMENTS PHASE 2 PHASE 10 2.1 - DESCRIPTION DU PRODUIT ET APPLICATION 10.1 - RÉGLAGES AVANCÉS 2.2 - DISPOSITIFS NÉCESSAIRES POUR LA RÉALISATION D’UNE 10.2 - ACCESSOIRES EN OPTION INSTALLATION COMPLÈTE... -
Page 4: Avertissements Et Précautions Générales Pour La Sécurité
Mhouse qui font partie du système d’automatisation dénommé Les dispositifs de ce kit ainsi que d’autres accessoires (certains en option « WS2S ». Certains de ces dispositifs sont en option et peuvent et non présents dans l’emballage), forment dans leur ensemble le système ne pas se trouver dans ce kit. -
Page 5: Dispositifs Nécessaires Pour La Réalisation D'une Installation Complète
I - 2 butées mécaniques (les butées ne se trouvent pas dans l’em- que si le plan de maintenance est rigoureusement respecté, voir chapitre ballage et ne font pas partie de la gamme de produits Mhouse). 9 - Plan de maintenance. L’estimation de durabilité est effectuée sur la Visserie base des calculs de projet et des résultats d’essais effectués sur les pro-... -
Page 6: Phase
4.2 - PRÉPARATION DES CÂBLES ÉLECTRIQUES installation réalisée avec le présent produit plus d’autres accessoires en option de la ligne Mhouse. Les divers éléments sont positionnés selon un Pour préparer tous les câbles, procéder de la façon suivante : schéma standard et commun. Les dispositifs utilisés sont : a) - Observer la fig. -
Page 8: Installation : Montage Et Connexion Des Composants
01. Vérifier que la surface de fixation est parfaitement lisse, verticale et suffisamment compacte. Les moyens de fixation ne sont pas fournis avec WS2S ; ils devront être choisis suivant le matériau de la surface. 02. Prévoir un ou plusieurs conduits pour le passage des câbles élec- triques (fig. - Page 10 Bleu Marron...
- Page 11 KS100 PH100 FL100 STOP OPEN FLASH FLASH ECS bus STOP OPEN Jaune/Vert Bleu Marron WS1SCM2 WS1SK...
-
Page 12: Phase
––– PHASE 6 ––– en parallèle entre eux (fig. 21-5) et à la borne bleu ciel de la carte de commande. Il n’est pas nécessaire de respecter la polarité. 07. Fixer le carter de couverture [D] de fig. 21-6 avec les deux vis [E] de 6.1 - INSTALLER ET CONNECTER LES PHOTOCELLULES fig. - Page 13 A / B A / B A / B Ø = 6 mm Ø = 6 mm A / B A / B A / B A / B A / B A / B A / B A / B...
-
Page 14: Programmation
PROGRAMMATION ––– PHASE 7 ––– La phase de reconnaissance des dispositifs connectés peut être refaite à tout moment, même après l’installation (par exemple en cas d’ajout d’une photocellule) ; il suffit de recommencer à partir du point 01. 7.1 - BRANCHEMENT AU SECTEUR 7.4 - RECONNAISSANCE DES ANGLES D’OUVERTURE ET AVERTISSEMENTS ! DE FERMETURE DES VANTAUX DU PORTAIL... -
Page 15: Essai Et Mise En Service
ESSAI ET MISE EN SERVICE ––– PHASE 8 ––– 04. Pour le contrôle des photocellules et en particulier pour contrôler qu’il n’y a pas d’interférences avec d’autres dispositifs, passer un cylindre (fig. 28) d’un diamètre de 5 cm et d’une longueur de 30 cm sur l’axe Il s’agit des phases les plus importantes dans la réalisation de l’automati- sation afin de garantir la sécurité... -
Page 16: Mise En Service
(utiliser l’annexe 1). « Déclaration CE de conformité des composants de WS2S ». 02. Appliquer sur le portail une plaquette contenant au moins les don- nées suivantes : type d’automatisme, nom et adresse du construc- teur (responsable de la « mise en service »), numéro de série, année... - Page 17 Pour programmer les paramètres du tableau 3 : sive peut compromettre le fonctionnement du système de sécurité ou endommager le portail. 01. Presser simultanément les touches T1 et T2 (fig. 29) de l’émetteur • Si le contrôle de la « force moteur » est utilisé comme aide au système radio pendant au moins 5 s.
-
Page 18: Accessoires En Option
Presser et maintenir enfoncée la touche T4 10.2 - ACCESSOIRES EN OPTION En plus des dispositifs prévus dans le WS2S, d’autres accessoires sont disponibles en option pour compléter l’automatisation. PR1 : Batterie tampon 24 V ; en cas de coupure de courant, elle garantit au moins dix cycles complets. - Page 19 La case contient la valeur de l’indice de charge de système d’alimentation à énergie solaire modèle PF. Des techniques spé- travail (K) de chaque manœuvre (ex. WS2S avec vantail de 130 Kg ciales sont prévues pour réduire au minimum la consommation d’énergie et ouverture de 100°...
-
Page 20: Ajout Ou Élimination De Dispositifs
(note 4) À tout moment, il est possible d’installer d’autres photocellules en plus de celles qui sont fournies de série avec WS2S. Dans un automatisme pour por- Note 1. Il est possible de combiner NO et NF en mettant les deux tails coulissants, il est possible de les placer suivant les indications de la fig. -
Page 21: Mémorisation Des Émetteurs Radio
01. Ouvrir le carter de la photocellule. 02. Repérer la position où elles sont installées suivant la Figure 70 et placer le cavalier suivant le Tableau 8. Placer les éventuels cavaliers non utilisés dans le logement prévus à cet effet pour des utilisations futures (fig. 35). 03. - Page 22 TABLEAU 9 1 fois Commande « Open » Commande l’automatisme suivant la description du tableau 3 (fonction Open) 2 fois Commande « Ouverture piétonne » Provoque l’ouverture partielle d’un ou de deux vantaux suivant la description du tableau 3 (Ouverture piétonne) 3 fois Commande « Ouverture uniquement »...
-
Page 23: Résolution Des Problèmes
10.5 - RÉSOLUTION DES PROBLÈMES 10.6 - DIAGNOSTIC ET SIGNALISATIONS Dans le Tableau 10, on peut trouver des indications utiles pour affronter Certains dispositifs offrent directement des signalisations particulières à les éventuels problèmes de fonctionnement pouvant se produire durant l’aide desquelles il est possible de reconnaître l’état de fonctionnement l’installation ou en cas de panne. - Page 24 10.6.2 - Clignotant plus fréquents (demi-seconde) ; les clignotements se répètent deux fois, avec une pause d’une seconde, voir le Tableau 12. Durant la manœuvre, le clignotant émet un clignotement toutes les secondes ; quand des anomalies se produisent, les clignotements sont TABLEAU 12 Clignotements rapides État...
- Page 25 LED P1 [D] État Action Éteinte * Tout est OK Aucune mémorisation en cours. C’est normal au cours de la mémorisation en mode 1 qui dure au Allumée Mémorisation en mode 1 maximum 10 s. Série de clignotements Mémorisation en mode 2 C’est normal au cours de la mémorisation en mode 2 qui dure au rapides, de 1 à...
-
Page 26: Caractéristiques Techniques Des Différents Composants Du Produit
CARACTÉRISTIQUES TECHNIQUES DES DIFFÉRENTS COMPOSANTS DU PRODUIT WS2 est produit par NICE S.p.a. (TV) I, Mhouse est une société du groupe NICE S.p.a. Dans le but d’améliorer les produits, NICE S.p.a. se réserve le droit d’en modifi er à tout moment et sans préavis les caractéristiques techniques, en garantissant dans tous les cas le bon fonctionnement et le type d’utilisation prévus. - Page 27 Ampoule 12V 21W douille BA15 (ampoule type automobile) Alimentation Le dispositif peut être connecté uniquement aux bornes « FLASH » et « ANTENNE » des logiques de commande pour automatisme de MHOUSE Température ambiante de -20 ÷ 50 °C fonctionnement Utilisation dans une atmosphère acide,...
- Page 28 Émetteurs GTX4 Typologie Émetteurs radio pour commander des automatismes de portails et de portes automatiques Technologie adoptée Modulation codée AM OOK radio Fréquence 433.92 MHz Codage Code variable (rolling code) avec code à 64 Bits (18 milliards de milliards de combinaisons) Touches 4, chaque touche peut être utilisée pour les différentes commandes de la même logique de com- mande ou de logiques de commande différentes...
-
Page 29: Annexe 1 - Déclaration Ce De Conformité
WS1SC, WS1SK, GTX4, PH100 et FL100 sont fabriqués par NICE S.p.a. (TV) I ; MHOUSE est une marque commerciale du groupe Nice S.p.a. Note : - Le contenu de cette déclaration correspond à ce qui a été déclaré dans le document offi ciel déposé au siège social de Nice S.p.A. -
Page 31: Notice D'utilisation
NOTICE D’UTILISATION ––– PHASE 11 ––– • Suspendre immédiatement l’utilisation de l’automatisme dès que l’on remarque une anomalie quelconque dans le fonctionnement (bruits ou mouvements par à-coups) ; le Nous conseillons de conserver cette notice et de la mettre à dis- non-respect de cet avertissement peut entraîner de graves position de tous les utilisateurs de l’automatisme. -
Page 32: Interventions D'entretien Pouvant Être Effectuées Par L'utilisateur
04. Il est alors possible de déplacer manuellement le portail. 11.5 - Remplacement de la pile de l’émetteur (fi g. 43) 05. Pour rétablir le fonctionnement de l’automatisme, tourner la clé dans le sens des aiguilles d’une montre et déplacer simul- Quand la pile s’épuise, la portée de l’émetteur est sensiblement tanément le portail jusqu’à... -
Page 33: Annexe 2 - Déclaration Ce De Conformité
ANNEXE 2 DÉCLARATION CE DE CONFORMITÉ Suivant la Directive 2006/42/CE, ANNEXE II, partie A (déclaration CE de conformité pour les machines) –––––––––––––––––––– Le soussigné / société (nom ou raison sociale du responsable de la mise en service du portail motorisé) : ... . - Page 36 Valable uniquement pour le territoire français Nice France Division Grand Public 305 Avenue de Jouques ZI les Paluds II 13685 Aubagne Hotline : +33 0 820 859 203 info@mhouse.fr Mhouse est une marque du Groupe Nice S.p.A. Oderzo, TV - Italie...
