Manuels Connexes pour Mhouse Kit SL0
Sommaire des Matières pour Mhouse Kit SL0

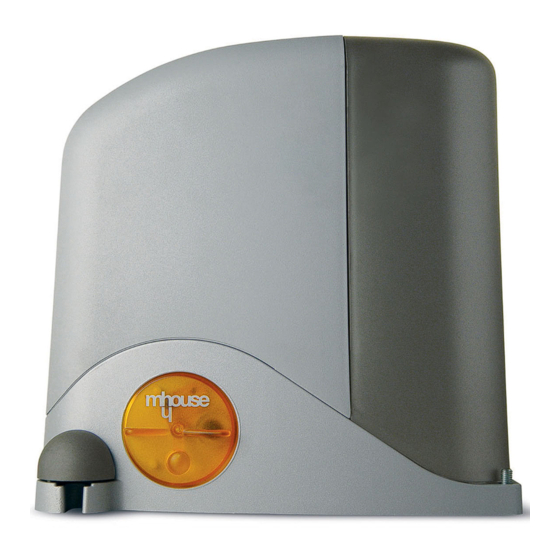

- Page 1 MhouseKit SL0 Pour l'automatisation d'un portail coulissant. Instructions et recommandations pour l'installation...
-
Page 2: Table Des Matières
Tel: 0422 202109 Fax: 0422 852582 MHOUSE, dans le but d'améliorer les produits, se réserve le droit de les email: info@mhouse.biz modifier à tout moment et sans préavis, en garantissant dans tous les cas le bon fonctionnement et le type d'utilisation prévus. -
Page 3: Avertissements
• Conserver ce manuel pour toute consultation future. dispositifs de l'automatisme, débrancher immédiatement l'alimentation électrique et s'adresser au service après-vente MHOUSE; l'utilisation de SL0 dans de telles conditions peut • La conception, la fabrication des dispositifs qui composent SL0 et le causer des situations de danger. -
Page 4: Description Du Produit
2 Description du produit 2.1 Type d'utilisation SL0 sont un ensemble de composants destinés à l'automatisation d'un SL0 fonctionnent à l'énergie électrique, en cas de coupure du courant, il portail coulissant pour usage de type “résidentiel”. est possible de débrayer l'opérateur avec des clés spéciales et de manœuvrer le portail à... -
Page 5: Description Des Dispositifs
2.3 Description des dispositifs SL0 est constitué des dispositifs présents dans la figure 2; vérifier immédiatement la correspon- dance avec le contenu de l'emballage et contrô- ler l'intégrité des dispositifs. Note: pour adapter SL0 aux normes locales, le contenu de l'emballage peut varier; le contenu exact figure sur l'emballage dans l'encadré: "Mhousekit SL0 contient". -
Page 6: Clés De Débrayage
2.3.2 Clés de débrayage Les trois clés permettent le débrayage de l'opérateur en cas d’absence de courant. Figure 4 2.3.3 Photocellules PH0 La paire de photocellules pour montage au mur PH0, une fois connectée à l'armoire de commande, permet de détecter les obstacles qui se trou- vent dans l'axe optique entre émetteur (TX) et récepteur (RX). -
Page 7: Installation
3 Installation L'installation doit être effectuée par du personnel qualifié et dans le plein respect des indications du chapitre 1 "AVERTISSEMENTS". 3.1 Contrôles préliminaires SL0 ne peut pas motoriser un portail qui ne fonctionne pas cor- • Vérifier que dans les points de fixation de la crémaillère sur le rectement ou qui n'est pas sûr et il ne peut pas résoudre des portail, il y a une surface adaptée à... -
Page 8: Limites D'utilisation
• Pour monter les pattes de fin de course, il faut que la crémaillè- • Si la crémaillère est déjà montée sur le portail, vérifier que sa re (et donc le portail) dépasse de l'axe du pignon des mesures position est compatible avec les limites d'encombrement de la indiquées dans la figure 13 (Ouverture à... -
Page 9: Liste Des Câbles
3.1.3 Liste des câbles Les câbles nécessaires pour l'installation de SL0 peuvent varier suivant le type et la quantité de dispositifs présents; la figure 17 illustre les câbles nécessaires pour une installation typique; aucun câble n'est fourni avec SL0. Figure 17 Tableau 5: Liste des câbles Connexion Type câble... -
Page 10: Installation Des Différents Dispositifs
3.3 Installation des différents dispositifs L'opérateur SL0K peut être monté dans les deux situations différentes ci- B) Montage sur portail avec crémaillère préexistante (paragraphe dessous: 3.3.2); dans ce cas, les phases prévoient le montage de l'opérateur en l'adaptant à la crémaillère existante. A) Montage sur portail sans crémaillère (paragraphe 3.3.1);... -
Page 11: Montage Sur Portail Avec Crémaillère Existante
11 Poser l'opérateur sur la plaque de fondation, vérifier qu'il est parfaite- 15 Entre la crémaillère et le pignon, laisser un jeu d'1 mm de manière que ment parallèle au portail et le fixer avec les 2 écrous indesserrables [C] le poids du portail ne pèse pas sur l'opérateur. - Page 12 3 Enfiler les deux agrafes [B] dans la plaque de fondation en les bloquant 11 Enfiler l'opérateur sur la plaque de fondation sous la crémaillère. Pour au-dessus et au-dessous avec deux écrous type M8 [A]; respecter la faciliter l'opération, il est opportun d'incliner l'opérateur de manière que hauteur maximum de la partie qui dépasse comme sur la figure 27.
-
Page 13: Photocellules
3.3.3 Photocellules 1 Choisir la position des deux éléments qui composent la photocellule 7 Fixer le fond avec les vis [C]. (TX et RX) en respectant les prescriptions suivantes: • Les placer à 40 à 60 cm du sol, latéralement à la zone à protéger, à l'extérieur (vers la voie publique) et le plus près possible du portail, c'est- à-dire à... -
Page 14: Clignotant Fl1
4 Sur le fond, forcer les quatre trous avec un tournevis; marquer les 7 Connecter les câbles électriques aux bornes OPEN et STOP comme points à percer, en utilisant le fond comme gabarit en faisant en sorte que l'illustre la figure 41. Il n'est pas nécessaire de respecter une polarité le trou sur le fond corresponde à... -
Page 15: Branchements Électriques À La Logique De Commande De Sl0K
8 Connecter les câbles électriques aux bornes FLASH et "antenne" com- 10 Enfiler le diffuseur en appuyant sur les boutons et l'enclencher sur le me l'indique la figure 46. Dans la borne FLASH il n'est pas nécessaire de fond. Le tourner dans le sens désiré avant de presser à fond et faire respecter une polarité... - Page 16 5 Utiliser comme référence la figure 54 pour effectuer le branchement électrique en très basse tension des divers dispositifs aux bornes de la logique de commande. • Effectuer les connexions des autres câbles suivant le schéma de la figure 54. Pour plus de commodité, les bornes peuvent être extraites. SL0K Figure 54 Pour faciliter les opérations, il est possible d'enlever les bornes [A] com-...
-
Page 17: Branchement Électrique
3.4 Branchement électrique Pour les essais, brancher la fiche de l'opérateur dans une prise de cou- rant en utilisant éventuellement une rallonge. Pour la phase d'essai et de mise en service, l'opérateur doit être connec- té de manière permanente au secteur. Cette opération doit être effectuée par un électricien qualifié... -
Page 18: Vérification Des Émetteurs Radio
3.5.2 Vérification des émetteurs radio Pour contrôler un émetteur, il suffit de presser l'une de ses quatre tou- ches, vérifier que la LED rouge clignote et que l'automatisme exécute la commande prévue. ILa commande associée à chaque touche dépend du mode de mémo- risation (voir paragraphe 5.4 "Mémorisation des émetteurs radio"). -
Page 19: Essai
3.7.1 Essai 1 Vérifier que les prescriptions du chapitre 1 "AVERTISSEMENTS" sont rigoureusement respectées. 2 En utilisant le sélecteur ou l'émetteur radio, effectuer les essais de fer- meture et d'ouverture du portail et vérifier que le mouvement du portail correspond à la manœuvre prévue. Il est bon d'effectuer différents essais pour évaluer la fluidité... -
Page 20: Approfondissements
5 Approfondissements Dans les chapitres qui suivent, nous traiterons plusieurs possibilités de personnalisation de SL0 afin de l'adapter aux différentes exigences spé- cifiques d'utilisation. 5.1 Réglages avancés 5.1.1 Réglage des paramètres avec l'émetteur radio Il est possible, au moyen de l'émetteur radio de régler certains paramè- 2) Fonction “OPEN”: séquence de mouvements associée à... -
Page 21: Accessoires En Option
Ne pas ajouter de nouveaux dispositifs sans avoir contrôlé au préalable qu'ils sont parfaitement compatibles avec SL0; pour plus de détails, consulter le service après-vente MHOUSE. 5.3.1 Entrée STOP STOP est l'entrée qui provoque l'arrêt immédiat de la manœuvre (avec Note 2. -
Page 22: Mémorisation D'émetteurs Radio
5.4 Mémorisation d'émetteurs radio L'armoire de commande CL2 contient un récepteur radio pour émet- En utilisant correctement ce mode, il est possible de commander 2 auto- teurs TX4; ceux qui se trouvent dans l'emballage sont déjà mémorisés et matismes différents ou plus; par exemple: en état de fonctionner. -
Page 23: Effacement D'un Émetteur Radio
5.4.4 Effacement d'un émetteur radio Seulement si l'on dispose d'un émetteur radio, avec cette opération il est 3 Presser pendant au moins trois secondes la touche de l'émetteur radio possible de l'effacer. à effacer. Si l'émetteur est mémorisé en Mode 1, une seule phase d'effacement Si l'effacement a eu lieu, la LED P1 le confirmera par cinq clignotements suffit et au point 3, on peut presser n'importe quelle touche. -
Page 24: Diagnostic Et Signalisations
5.6 Diagnostic et signalisations Certains dispositifs offrent directement des signalisations particulières à l'aide desquelles il est possible de reconnaître l'état de fonctionnement ou l'é- ventuel problème. 5.6.1 Photocellules Les photocellules contiennent une LED “SAFE” [A] (figure 73) qui permet de vérifier à tout moment l'état du fonctionnement. Tableau 10 LED "SAFE"... -
Page 25: Logique De Commande
5.6.3 Logique de commande Il y a, sur la logique de commande, une série de LED qui peuvent donner chacune des signalisations particulières aussi bien dans le fonctionnement normal qu'en cas d'anomalie. Tableau 12 LED OK [A] État Action Vérifier s'il y a de la tension arrive; vérifier si les fusibles sont intervenus; si Éteinte Anomalie c'est le cas, vérifier la cause de la panne puis remplacer les fusibles par des... -
Page 26: Caractéristiques Techniques
6 Caractéristiques techniques SL0 est produit par NICE S.p.a. (TV) I; MHOUSE S.r.l. est une société du groupe NICE S.p.a. Dans le but d'améliorer les produits, Nice S.p.a. se réserve le droit d'en modifier à tout moment et sans préavis les caractéristiques techniques, en garantissant dans tous les cas le bon fonctionnement et le type d'utilisation prévus. - Page 27 Le dispositif ne peut être connecté qu'aux bornes "OPEN" et "STOP" des armoires de commande pour Alimentation/contacts l'automatisation de portails de MHOUSE auxquelles elle envoie les signaux de commande et prélève l'alimentation électrique pour l'éclairage nocturne. Température ambiante de fonctionnement -20 ÷...
-
Page 28: Annexes
Émetteurs TX4 Typologie Émetteurs radio pour télécommande d'automatismes pour portails et portes automatiques Technologie adoptée Modulation codée AM OOK de porteuse radio Fréquence 433.92 Mhz Codage Rolling code avec code à 64 Bits (18 milliards de milliards de combinaisons) 4, chaque touche peut être utilisée pour les différentes commandes de la même armoire ou pour Touches commander différentes armoires Puissance irradiée... -
Page 29: Annexe 1: Déclaration Ce De Conformité Des Composants De Sl0
Déclaration de conformité Déclaration CE de conformité aux Directives 98/37/CE; 73/23/CEE et 89/336/CEE SL0 est produit par NICE S.p.a. (TV) I, MHOUSE S.r.l. est une société du groupe NICE S.p.a. Numéro: 249/SL0 Révision: 0 Je soussigné Lauro Buoro en qualité d'Administrateur Délégué, déclare sous mon entière responsabilité que le produit: Nom producteur: NICE s.p.a. -
Page 31: Annexe 2: Déclaration Ce De Conformité Du Portail Motorisé
Declaration de conformitè Suivant la directive 98/37/CE ANNEXE II partie A (déclaration CE de conformité pour les machines) Je soussigné / société: (nom ou raison sociale de qui a mis en service le portail motorisé) (adresse) Déclare sous mon entière responsabilité que: L'automatisme : portail motorisé... -
Page 33: Annexe 3: Guide Por L'utilisation
7.3 Annexe 3: guide por l’utilisation Nous conseillons de conserver ce guide et de le mettre à disposition de tous les utilisateurs de l'automatisme. 7.3.1 Prescriptions de sécurité • Se tenir à distance quand le portail est en mouvement; ne pas •... -
Page 34: Interventions De Maintenance Pouvant Être Effectuées Par L'utilisateur
Débrayage de l'opérateur 2 Introduire la clé dans le pivot de débrayage. L'opérateur est équipé d'un système mécanique qui permet d'ouvrir et de fermer le portail à la main (comme s'il n'y avait pas l'automatisme SL0). L'opération manuelle doit être utilisée en cas de panne de courant ou d'anomalie de l'installation.En cas de panne de l'opérateur, on peut essayer d'utiliser le débrayage du moteur pour vérifier si la panne n'est pas liée au mécanisme de débrayage. - Page 36 Mhouse Via Pezza Alta, 13 - Z.I. Rustignè 31046 Oderzo TV Italia Tel. +39 0422 20 21 09 Fax +39 0422 85 25 82 info@mhouse.biz www.mhouse.biz...
