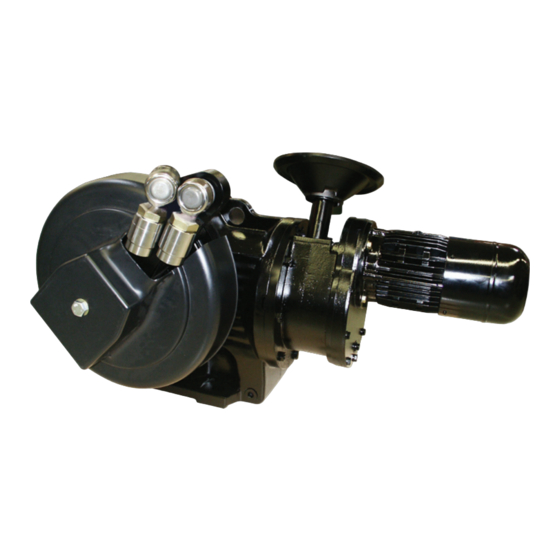

ABB RHD8000 Manuel Opérationnel
Masquer les pouces
Voir aussi pour RHD8000:
- Manuel opérationnel (36 pages) ,
- Manuel opérationnel (38 pages)
Manuels Connexes pour ABB RHD8000
Sommaire des Matières pour ABB RHD8000
- Page 1 Manuel opérationnel Entraînement rotatif électrique OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac) Couple de rotation nominaux 8 000 … 16 000 Nm (6000 ... 12000 lbf-ft)
- Page 2 Tél. : +49 180 5 222 580 Fax : +49 621 381 931-29031 automation.service@de.abb.com © Copyright 2012 par ABB Automation Products GmbH Sous réserve de modifications Tous droits d’auteur réservés. Ce document protège l’utilisateur en cas d'exploitation fiable et efficace de l'appareil. Son contenu ne doit pas être photocopié...
-
Page 3: Table Des Matières
3.6.2 Montage avec actionneur de levier .......................18 3.6.3 Montage avec d'autres éléments de sortie ...................19 Dimensions..............................20 3.7.1 Actionneur de levier RHD8000 ......................20 3.7.2 Actionneur de levier RHD16000 ......................22 Raccordements électriques ........................23 Fonctionnement ............................24 Mode automatique / mode manuel.......................24 Mode manuel..............................24 5.2.1... - Page 4 Sommaire 6.3.1 Types d'huile ............................27 6.3.2 Quantités de remplissage ........................28 Suppression des défauts...........................29 Valeurs expérimentales électriques ......................29 Caractéristiques techniques ........................30 Annexe.................................31 Documents applicables ..........................31 Homologations et certifications ........................31 RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR...
-
Page 5: Résistance D'entrée
L’utilisation non conforme à l’usage prévu, le non-respect des présentes instructions, la mise en œuvre par du personnel insuffisamment qualifié ainsi que les modifications sans autorisation dégagent le fabricant de toute responsabilité en cas de dommages consécutifs. La garantie du fabricant s’éteint. OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac) -
Page 6: Panneaux Et Pictogrammes
éléments d'installation. IMPORTANT (REMARQUE) Le pictogramme désigne les conseils d'utilisation, les informations particulièrement utiles ou importantes relatives au produit ou à son utilité supplémentaire. Ce n’est pas une consigne pour signaler une situation dangereuse ou néfaste. RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR... -
Page 7: Plaque Signalétique
9 Libre 4 Température ambiante 10 Libre, pour des données spécifiques au admissible / classe de client protection / marquage CE 5 Angle de réglage min., max. / vitesse de manœuvre max. / chauffage (en option) OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac) -
Page 8: Consignes De Sécurité Relatives Au Transport
à un film avec agent déshydratant intégré. Il faut protéger les surfaces nues à l'aide d'un agent anticorrosif à effet longue durée adéquat. Les températures de stockage à long terme correspondantes doivent être respectées. RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR... -
Page 9: Consignes De Sécurité Relatives Au Montage
Pour assurer un isolement sûr, poser les conducteurs d'alimentation isolés des circuits électriques à danger d'électrocution ou les isoler de manière supplémentaire. IMPORTANT (REMARQUE) Les schémas des connexions électriques figurent dans le manuel opérationnel de l'électronique de puissance. OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac) -
Page 10: Consignes De Sécurité Relatives Au Fonctionnement
S'assurer qu'en cas de fuite, l'huile n'entre pas en contact avec des composants chauds. • Pour toute intervention sur l'entraînement ou sur le module associé, couper la tension d'alimentation de l'électronique de puissance et, le cas échéant, du chauffage alimenté séparément et empêcher toute remise en marche involontaire. RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR... -
Page 11: Consignes De Sécurité Relatives Aux Additifs Et Aux Consommables
élimination ou doivent respecter les consignes spécifiques qui suivent en cas de retour. Les appareils envoyés à ABB Automation Products GmbH doivent être exempts de toute matière dangereuse (acides, lessives alcalines, solutions, etc.). Veuillez-vous adresser au Centre d'Assistance Clients (adresse à la page 2) et leur demander l'adresse du site SAV le plus proche. -
Page 12: Elimination
(PBB) et d'esters diphényliques polybromés (PBDE) (interdictions de substances). Les produits livrés par ABB Automation Products GmbH ne sont pas concernés par le champ d'application actuel des interdictions de substances ou de la directive sur les anciens appareils électriques et électroniques au sens de l'ElektroG. -
Page 13: Construction Et Fonctionnement
Une grande sensibilité de fonctionnement et précision de positionnement avec des temps de réglage courts donnent une qualité de réglage exceptionnelle avec une longue durée de vie. OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac) -
Page 14: Montage
Choisir le lieu de montage de manière à éviter toute influence directe de la pluie, la neige, etc. • Les entraînement RHD8000 et RHD16000 doivent être montés sur une construction plane ou sans vibrations et ne permettant pas les déformations. •... -
Page 15: Lieu De Montage
Montage Lieu de montage Les engrenages des entraînements RHD8000 ... 16000 sont lubrifiés à l'huile. À la livraison de l'entraînement, le système est rempli départ usine de la quantité d'huile maximale. Après le montage de l'entraînement, il faut remplacer la vis de contrôle supérieure par la soupape de purge fournie séparément. -
Page 16: Assemblage Du Composant De Réglage
8. Dévisser les douilles de soudage et souder avec le tube d'écartement. 9. Visser la barre d'accouplement entre les deux joints à rotule. 10. « L » peut être ajusté en tournant la barre d'accouplement. 11. Après l'ajustement, serrer les contre-écrous. RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR... -
Page 17: Réglage De La Butée Dépendant De La Course
La procédure dépend de la rigidité de l'agencement des tiges. 5. Serrer les contre-écrous et les vis de butée. 6. Remonter le recouvrement du levier. Observer le couple de serrage ! OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac) -
Page 18: Variantes De Montage
2 Butée mécanique avec vis de serrage 6 Support plan, résistant à la flexion 3 Vis de serrage du levier 7 Barre d'accouplement 4 Vis de fixation α ≥ 20° β selon prescriptions du fabricant de l'organe de réglage RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR... -
Page 19: Montage Avec D'autres Éléments De Sortie
(pouce) mm (inch) moyeu Rp 0,2 mm (inch) N/mm (livres / pouce carré) +0,09/+0,036 -0,022/-0,074 RHD8000 4,33 1,1023 (8,07) (46412,80) +0,00354/+0,00142) -0,00087/-0,00291) +0,09/+0,036 -0,026/-0,088 RHD16000 4,73 1,2599 (8,07) (36260,0) +0,00354/+0,00142) -0,001023/-0,003464) OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac) -
Page 20: Dimensions
Montage Dimensions 3.7.1 Actionneur de levier RHD8000 152,5 42,5 Ø76 -0,1 Ø68 30,5 42,5 M00118 Fig. 6: Dimensions en mm Cône 1 : 10 Déplacement angulaire du joint à rotule : Les douilles à souder sont fournies en direction de l'entraînement : 3° max. - Page 21 : 3° max. Tube de liaison 3" EN 10255/ISO 65 ou 3 inch schedule 80 en direction opposée de l'entraînement : 10° max. pipe. Définir « L » selon les besoins. Le tube n'est pas fourni. OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac)
-
Page 22: Actionneur De Levier Rhd16000
Tube de liaison 3“ EN 10255/ISO 65 ou 3 inch schedule 80 en direction opposée de l'entraînement : 10° max. pipe Définir la mesure « L » selon les besoins. Le tube n'est pas fourni. RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR... -
Page 23: Raccordements Électriques
: 10° max. pipe Définir la mesure « L » selon les besoins. Le tube n'est pas fourni. Raccordements électriques IMPORTANT (REMARQUE) Les schémas des connexions électriques figurent dans le manuel opérationnel de l'électronique de puissance. OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac) -
Page 24: Fonctionnement
(sens de déplacement avec vue sur l'arbre du volant à main ou l'arbre de sortie). Déplacer le levier d'entraînement à la position voulue en tournant le volant à main. Relâcher la manette de déverrouillage. RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR... -
Page 25: Mode Manuel En Relation Avec La Surveillance Du Circuit De Positionnement
Commutation des entrées binaires DI 2 ou DI 3 (pas en mode de régulateur pas à pas) Si la fonction « Surveillance du circuit de réglage » est désactivée, l'entraînement continue d'être surveillé quant au « sens de déplacement incorrect » et un message correspondante est généré. OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac) -
Page 26: Maintenance
Lors des opérations de maintenance, il convient de s'assurer de ne pas laisser de limaille ou d'autres corps étrangers dans l'engrenage. Pendant un contrôle du niveau d'huile, l'entraînement ne doit pas fonctionner. RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR... -
Page 27: Dépose Du Moteur Et Réglage Du Frein
Aral Degol BMB 220 (L-CKC correspond à ESSO Spartan EP 220 ISO TR 3498) BP Energol GR-XP 220 Shell Omala 220 Mobilgear 630 -30 ... 50 °C (-20 ... 130 °F) Mobil SHC 629 – OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac) -
Page 28: Quantités De Remplissage
Quantité d'huile 90 l minimale env. : (23,25 gal. Pour ces emplacements de montage, veuillez consulter le fabricant Niveau d'huile minimal 100 mm sous la vis de contrôle : (3,94 inch) 1) US liquid gallon RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR... -
Page 29: Suppression Des Défauts
Les valeurs de résistance indiquées pour le moteur se réfèrent aux mesures conducteur externe sur conducteur externe. MC 90 BA MC 112 BA Résistance d'enroulement ± 5 % à 20 °C (68 °F) Moteur 19 Ω 2,4 Ω Frein 1620 Ω 1059 Ω OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac) -
Page 30: Caractéristiques Techniques
Température de stockage prolongé -30 ... 40 °C (-25 ... 105 °F) Position de montage RHD8000 IMB3, IMB6, IMB7, IMB8, IMV5,IMV6 ; de préférence IMB 3 selon IEC 60034-7/EN 60034-7 Position de montage RHD16000 IMB 3 selon IEC 60034-7/EN 60034-7 Peinture Revêtement à... -
Page 31: Annexe
Directive sur les appareils sous pression 2006/42/CE IMPORTANT (REMARQUE) Toutes les documentations, déclarations de conformité et tous les certificats sont disponibles dans la zone de téléchargement du site de ABB. www.abb.com/instrumentation IMPORTANT (REMARQUE) L'original de la déclaration de conformité CE est jointe lors de la livraison de l'appareil. - Page 32 Annexe RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR...
- Page 33 Nous déclarons par la présente que les appareils / pièces envoyés ont été nettoyés et qu’ils ne comportent aucune substance dangereuse ou toxique selon le décret relatif aux matières dangereuses. Ville, date Signature et cachet de l’entreprise OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac)
- Page 34 Notes Notes RHD8000 ... 16000 (Contrac) OI/RHD8000_16000-FR...
- Page 35 Notes Notes OI/RHD8000_16000-FR RHD8000 ... 16000 (Contrac)
- Page 36 ABB propose des services étendus et complets dans plus de ABB optimise sans cesse ses produits, ce qui 100 pays du monde entier. explique que des modifications des caractéristiques techniques peuvent intervenir à tout moment. www.abb.com/instrumentation Printed in the Fed. Rep. of Germany (02.2012) ©...
