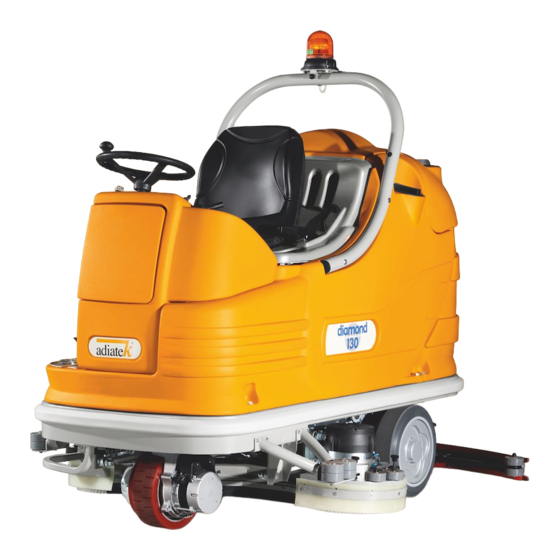

- Page 1 100 AC diamond 130 03 2019 Emploi et entretien Attention! Lire les instructions avant de l'emploi.
-
Page 3: Table Des Matières
AVANT-PROPOS Nous vous remercions pour avoir choisi notre machine. Cette machine est une autolaveuse qui vient utilisée pour le nettoyage industriel et civil pour tout type de revêtement. Durant sa translation, l’action combinée de la brosse et de la solution détergente enlève la salissure qui vient récupérée avec le groupe d’aspiration arrière, en permettant un séchage parfait et immédiat du sol. -
Page 4: Legende Panneau Des Commandes
LEGENDE PANNEAU DES COMMANDES DISPLAY VISUALISATION 14. SELECTEUR LEVEE / DESCENTE DES BROSSES BOUTON VISUALISATION COMPTEUR HORAIRE (DISPLAY) 15. SELECTEUR LEVEE / DESCENTE SUCEUR BOUTON VISUALISATION PRESSION DES BROSSES ETABLIE 16. INTERRUPTEUR MOTEURS D'ASPIRATION (DISPLAY) 17. TEMOIN DE SIGNALISATION FREIN DE STATIONNEMENT INSERE POMMEAU DE REGLAGE PRESSION DES BROSSES 18. -
Page 5: Symbologie Sur La Machine
SYMBOLOGIE SUR LA MACHINE Symbole pour indiquer Symbole pour indiquer le Symbole pour indiquer le l'interrupteur d'ouverture de bouton pour le décrochage sélecteur marche avant / l'eau et le témoin de automatique des brosses marche arrière. signalisation de l'eau ouverte. (version 130). -
Page 6: Ensembles Optionnels
ENSEMBLES OPTIONNELS Système 3S “Solution Saving System” Phares orientables NORMES GENERALES DE SECURITE − Ne pas enlever les protections qui réclament des outils pour les Les normes indiquées doivent être suivies scrupuleusement pour éviter déplacer. − Ne pas laver la machine à grand jets ou avec une haute pression ou des dommages pour l’opérateur et la machine. - Page 7 diamond CARACTERISTIQUES TECHNIQUES diamond 130 100AC 1000 1300 Largeur de travail 1175 1550 Largeur de suceur 7000 9100 Capacité de travail, jusqu'à sqft/h 75347 97951 2x510 4 x 355 Diamètre des brosses 2x20 4 x 14 Tr/mn Vitesse de rotation des brosses (rpm) Pression sur les brosses (max) lbs.
-
Page 8: Avant De L'utilisation
AVANT DE L'UTILISATION La machine et sa plaque des batteries prévoient l’utilisation des batteries traditionnelles au plomb. DEPLACEMENT DE LA MACHINE EMBALLEE VERIFIER LE REGLAGE DE LA PLAQUE (voir paragraphe "INDICATEUR NIVEAU DE CHARGE DES BATTERIES"). La machine est fournie avec un emballage spécifique prévu pour le Dans le cas d'un montage de batteries au GEL, il est nécessaire déplacement avec des chariots à... -
Page 9: Connexion Connecteur Des Batteries Et Allumage De La Machine
Ne jamais charger une batterie de type GEL avec un chargeur de batteries non adapté. Suivre scrupuleusement les instructions fournies du fabricant des batteries et du chargeur des batteries. Pour ne pas provoquer des dommages permanents aux batteries, il est indispensable d’éviter la décharge complète de celle-ci, en pourvoyant à... -
Page 10: Réglage Du Suceur
REGLAGE DU SUCEUR (version 130) Afin de garantir un séchage parfait du suceur, la bavette arrière doit avoir une courbure du bord inférieur sur toute sa longueur. Pour le réglage il est nécessaire de se mettre dans les conditions de travail et par conséquent avec l'aspirateur allumé... -
Page 11: Nettoyage Des Sols
NETTOYAGE DES SOLS RESERVOIR DE RECUPERATION Vérifier que les manchons (1/2) du tuyau suceur soient correctement enclenchés dans les sièges et que le bouchon du tuyau de vidange (4), situé dans la partie arrière de la machine, soit bien fermé. Contrôler que le bouchon de l'inspection (3) situé... -
Page 12: Actionnement De La Machine
ACTIONNEMENT DE LA MACHINE Un dispositif de sûreté empêche le mouvement de la machine si l'opérateur n'est pas bien assis à la place du conducteur. Pour démarrer la machine: 1. S'asseoir à la place du conducteur. 2. Tourner la clef (5) dans le sens des aiguilles d’une montre pour allumer la machine. -
Page 13: Automatisme Relevage Suceur En Marche Arrière
TRAVAIL EN MODE MANUEL L’actionnement manuel est utile quand, dans des cas particuliers, il est nécessaire d'exécuter séparément le seul lavage avec les brosses ou le seul séchage du sol. Démarrer la machine (voir paragraphe “ACTIONNEMENT DE LA MACHINE") en positionnant le sélecteur (12) vers la droite pour choisir le fonctionnement manuel (MAN). -
Page 14: Réglages De Travail
DISPOSITIF TROP PLEIN Pour éviter des dommages sérieux aux moteurs d’aspiration, la machine est équipée d’un flotteur qui intervient quand le réservoir de récupération est plein en provoquant la fermeture de l’aspiration, REGLAGES DE TRAVAIL l'allumage du témoin (20) de signalisation réservoir de récupération Soit en mode automatique, soit manuel, pendant les premiers mètres plein et ensuite l'interruption du séchage. -
Page 15: Entretien Journalier
ENTRETIEN JOURNALIER NETTOYAGE DU FILTRE D'ASPIRATION VIDANGE ET NETTOYAGE DU RESERVOIR DE RECUPERATION 1. Tourner antérieurement la plate-forme du siège jusqu'à ce que le levier le bloque. 1. Empoigner le tuyau de la vidange (1) situé dans la partie arrière de la 2. -
Page 16: Nettoyage Du Suceur
NETTOYAGE DU SUCEUR Maintenir le suceur propre garanti un séchage meilleur. Pour son nettoyage il est nécessaire de: 1. Enlever le tuyau de suceur (4) du manchon. 2. Démonter le suceur (3) du support (1) desserrant les colonnettes (2) et en les faisant glisser dans les boutonnières correspondantes jusqu'à les libérer. -
Page 17: Controle De Fonctionnement
CONTROLE DE FONCTIONNEMENT NOTE: La machine est équipée d'un système de contrôle des fonctions principales avec l'indication sur le display d'un fonctionnement défectueux éventuel en indiquant des alarmes codifiées: AL01, AL02 jusqu’à AL19. Par contre, un problème de fonctionnement de la marche prévoit un contrôle du numéro des clignotements qu'on doit lire sur le led situé... -
Page 18: La Machine Ne Nettoie Pas Bien
5. Intervenir sur le filtre d’aspiration en le nettoyant (voir paragraphe LA MACHINE NE NETTOIE PAS BIEN "NETTOYAGE DU FILTRE D'ASPIRATION”). 1. Les brosses n'ont pas les brins de la dimension appropriée: contacter 6. Intervenir sur le tuyau du suceur en le nettoyant (voir paragraphe le service d’assistance technique autorisé.
