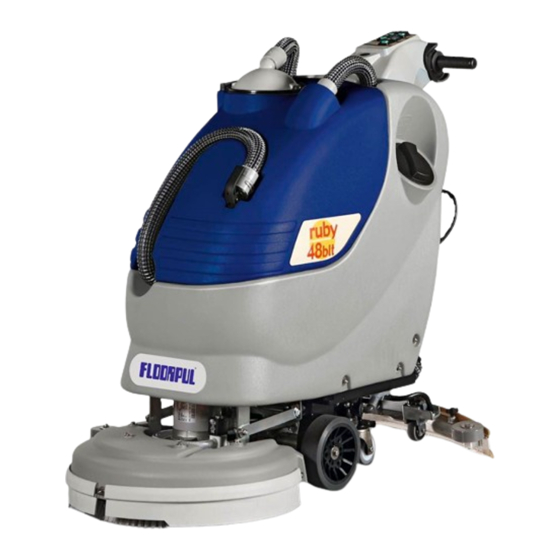

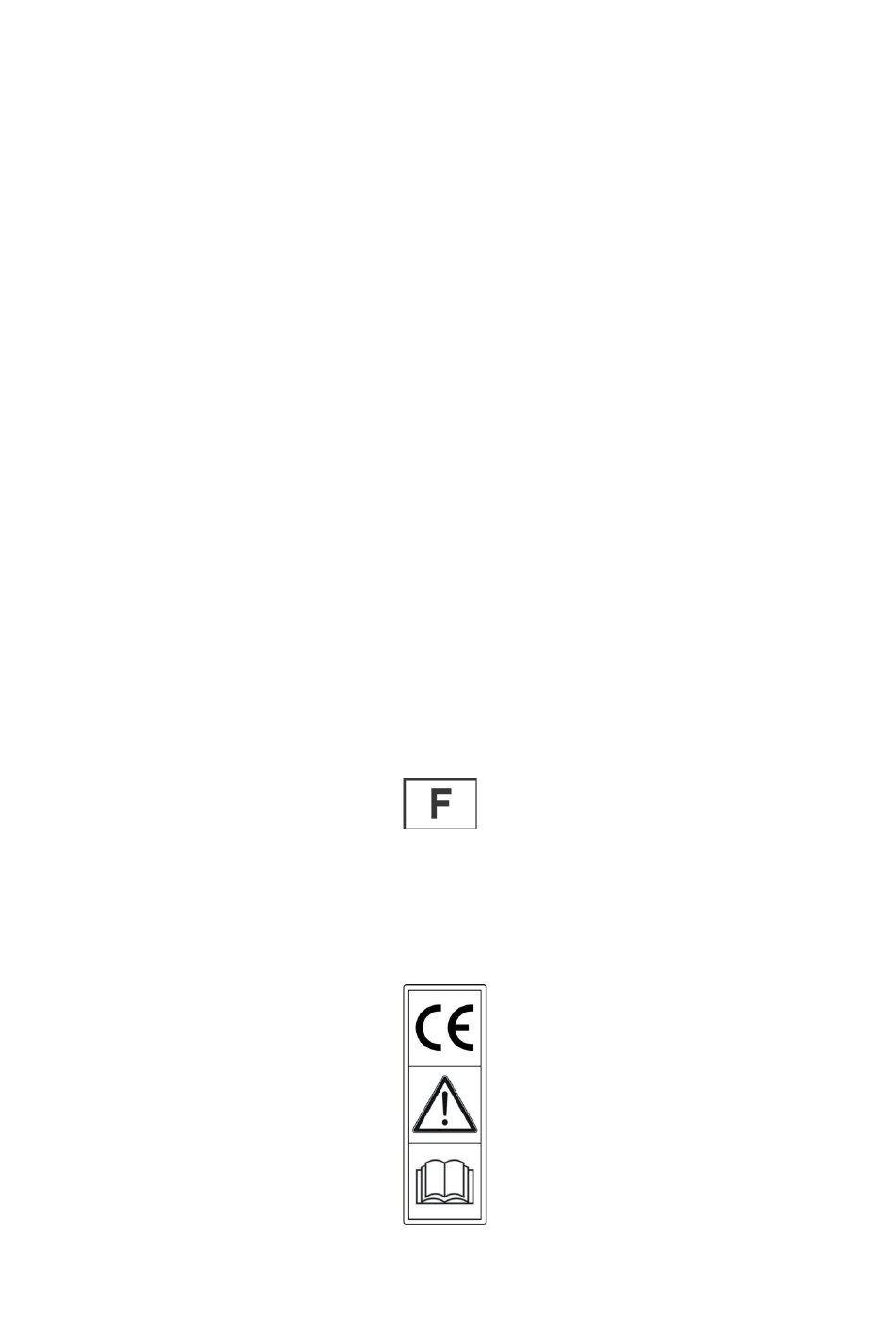

- Page 1 48blt 05 2017 Emploi et entretien Attention! Lire les instructions avant de l'emploi.
- Page 2 CARACTERISTIQUES TECHNIQUES ruby 48blt Largeur de travail Largeur de suceur 1700 Capacité de travail, jusqu'à sqft/h 18300 1 x 485 Diamètre de la brosse 1 x 19 giri/min Vitesse de rotation de la brosse (rpm) Pression sur la brosse lbs.
-
Page 3: Table Des Matières
AVANT-PROPOS Nous vous remercions pour avoir choisi notre machine. Cette machine est une autolaveuse qui vient utilisée pour le nettoyage industriel et civil pour tout type de revêtement. Durant sa translation, l’action combinée de la brosse et de la solution détergente enlève la salissure qui vient récupérée avec le groupe d’aspiration arrière, en permettant un séchage parfait et immédiat du sol. -
Page 4: Normes Generales De Securite
NORMES GENERALES DE SECURITE − Ne pas laver la machine à grand jets ou avec une haute pression ou avec des produits corrosifs. − Toutes les 200 heures de travail, faire procéder à un contrôle par Les normes indiquées doivent être suivies scrupuleusement pour éviter des dommages pour l’opérateur et la machine. -
Page 5: Legende Tableau De Bord Et Controles
LEGENDE TABLEAU DE BORD ET CONTROLES INTERRUPTEUR D’ALLUMAGE LEVIERS COMMANDE DE MARCHE INDICATEUR NIVEAU DE CHARGE BATTERIES LEVIER ROBINET INTERRUPTEUR MOTEUR DE LA BROSSE LEVIER DE RELEVAGE SUCEUR INTERRUPTEUR MOTEUR D'ASPIRATION PEDALE DE RELEVAGE GROUPE D'EMBASE DE LA BROSSE INTERRUPTEUR DE L’ELECTROVANNE LEGENDE MACHINE GROUPE D'EMBASE DE LA BROSSE BATTERIES... -
Page 6: Symbologie Machine
SYMBOLOGIE MACHINE Indication de la température maximale du Symbole du robinet. détergent de la solution. On l’utilise pour indiquer le levier du robinet. Elle est située près du trou de remplissage du réservoir de la solution. Symbole monté du suceur. Symbole du niveau de la charge des batteries. -
Page 7: Avant De L'utilisation
AVANT DE L'UTILISATION Pour l’installation des batteries il est nécessaire de: Détacher le tuyau du suceur (1). DEPLACEMENT DE LA MACHINE EMBALLEE Enlever le couvercle d’aspiration (2) depuis avoir tourné les La machine est fournie avec un emballage spécifique prévu pour le leviers (3) qui le bloquent. -
Page 8: Elimination Des Batteries
MONTAGE DU SUCEUR Avec le support du suceur baissé, faire glisser les deux colonnettes (1) situées sur la partie supérieure du suceur, à l’intérieur des boutonnières présentes sur le support. Bloquer le suceur en tournant le levier (2) dans le sens des aiguilles d’une montre. Enclencher le tuyau (3) du suceur dans son manchon, en respectant sa position comme indiquée dans la figure. -
Page 9: Montage De La Bavette De Protection
MONTAGE DE LA BAVETTE DE PROTECTION Utiliser seulement les brosses fournies avec la machine ou lesquelles Les deux bavettes de protection doivent être montées sur le groupe spécifiées dans le paragraphe “BROSSES CONSEILLEES”. L’utilisation d’embase de la brosse. Insérer les lames métalliques à l’intérieur des des autres brosses peut compromettre la sûreté. -
Page 10: Nettoyage Des Sols
l’électrovanne activera le débit d’eau et le suceur commencera l’aspiration. Pendant les premiers mètres contrôler que le débit de la solution La capacité du réservoir de la solution est indiquée dans les détergente soit adéquat et que le réglage du suceur garanti un caractéristiques techniques. -
Page 11: Vidange De La Solution Détergente
VIDANGE DE LA SOLUTION DETERGENTE En effectuant des déplacements même courts en marche arrière, s’assurer que le suceur soit soulevé. Pour vider la solution détergente restée dans le réservoir de la solution: ARRET DE LA MACHINE A LA FIN DU NETTOYAGE Amener la machine à... -
Page 12: Nettoyage Du Filtre D'aspiration
NETTOYAGE DU FILTRE D'ASPIRATION NETTOYAGE DU SUCEUR Enlever le couvercle d’aspiration (1) depuis avoir tourné les Maintenir le suceur propre est garantie d’un séchage meilleur. leviers (2) qui le bloquent. Pour sa nettoyage il est nécessaire de: Enlever le filtre et sa protection. Enlever le tuyau du suceur (3) du manchon. -
Page 13: Nettoyage Tuyau Du Suceur
NETTOYAGE TUYAU DU SUCEUR Démonter le suceur du support en tournant le levier (2) dans le sens inverse aux aiguilles d’une montre et en faisant glisser les colonnettes (1) dans les boutonnières correspondantes. Chaque semaine ou en cas d’aspiration insuffisante il est nécessaire de contrôler que le tuyau du suceur ne soit pas obstrué. -
Page 14: Entretien Semestriel
LE MOTEUR DE LA BROSSE NE FONCTIONNE PAS Vérifier que l’interrupteur (2) soit allumé. Actionner les leviers présence homme. Contrôler l’état du charge des batteries: en appuyant sur Remplacer la bavette avant. l'interrupteur du moteur de la brosse (2) s'allume le témoin Pour remonter le suceur répéter au contraire les opérations niveau du charge des batteries (1). -
Page 15: La Machine Ne Nettoie Pas Bien
LE SUCEUR NE SECHE PAS PARFAITEMENT Contrôler que les bavettes du suceur soient propres. Contrôler le réglage de la hauteur et l’inclinaison du suceur (voir “SUCEUR” dans “AVANT DE L’UTILISATION”). Contrôler que le tuyau d’aspiration soit enclenché correctement dans le propre logement sur le réservoir de récupération. Intervenir sur le filtre d’aspiration en le nettoyant. - Page 16 BROSSES CONSEILLEES Les brosses doivent être choisies en fonction du type de sol et de la saleté à enlever. Le matériel employé et le diamètre des brins sont les éléments qui font la différence des brosses. MATERIEL CARACTERISTIQUES Bonne résistance à l’usure. Maintient les caractéristiques avec de l’eau chaude jusqu’à 50°C. Elle n’est pas PPL (Polypropylène) hygroscopique.
